Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI EX1100

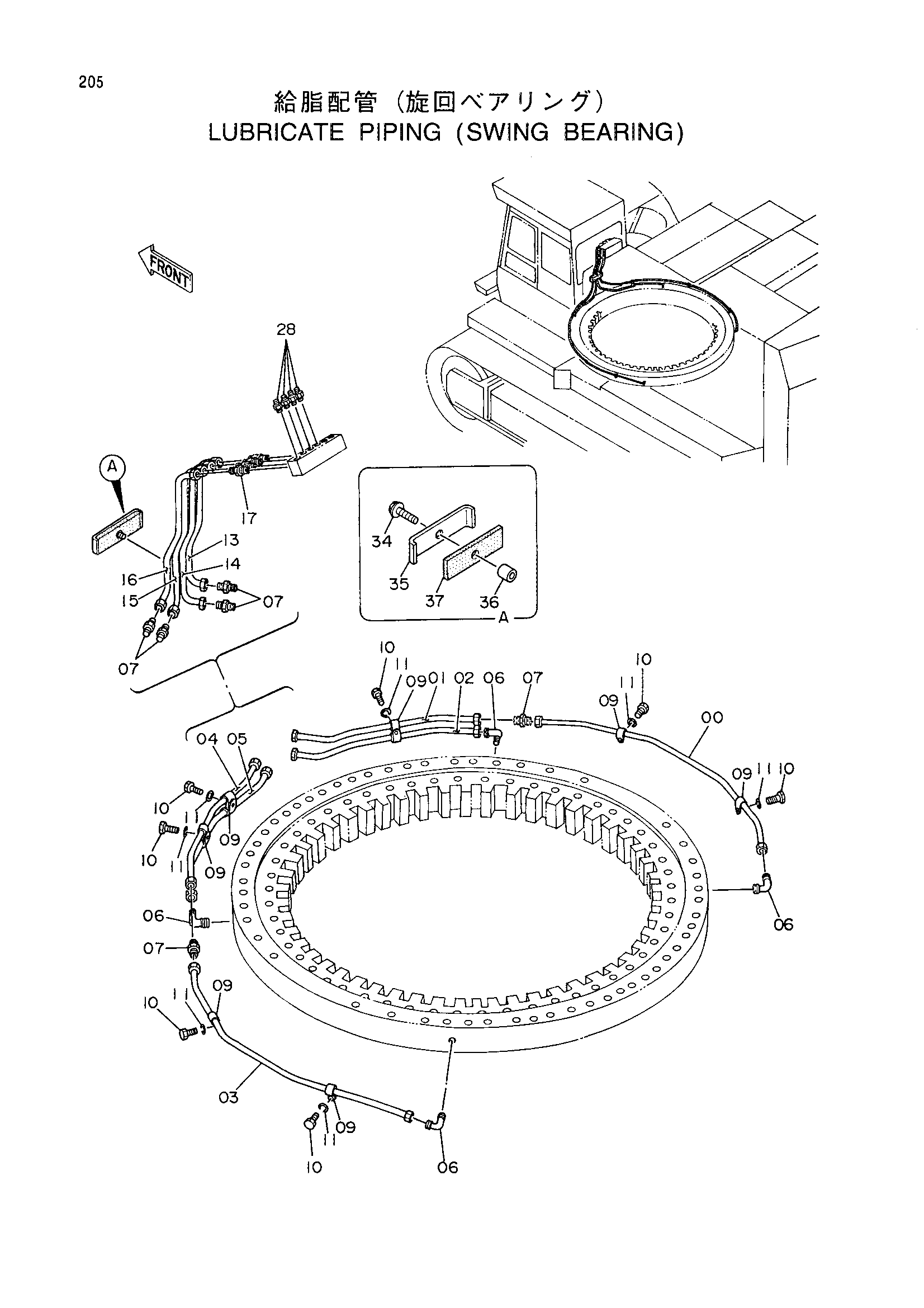

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3046637 | Трубка (S01) | 1 |
| 01 | 3046638 | Трубка (S02) | 1 |
| 02 | 3046639 | Трубка (S03) | 1 |
| 03 | 3046640 | Трубка (S04) | 1 |
| 04 | 3046641 | Трубка (S05) | 1 |
| 05 | 3046642 | Трубка (S06) | 1 |
| 06 | 4130175 | Штуцер трубки | 4 |
| 07 | 4130192 | Штуцер трубки | 6 |
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 10 |
| 11 | A590910 | Пружинная шайба | 10 |
| 13 | 4276076 | Трубка (S07) | 1 |
| 14 | 4276077 | Трубка (S08) | 1 |
| 15 | 4276078 | Трубка (S09) | 1 |
| 16 | 4276079 | Трубка (S10) | 1 |
| 17 | 4130169 | Штуцер трубки | 4 |
| 28 | J75482 | Пресс-маслёнка | 4 |
| 34 | J011030 | Болт с шайбой | 1 |
| 34 | J011230 | Болт с шайбой | 1 |
| 35 | 4243644 | Хомут | 1 |
| 35 | 4273720 | Хомут | 1 |
| 36 | 4269658 | Проставка | 1 |
| 37 | 4273721 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
