Трубопроводы системы смазки 2 (STD. стрела, HD стрела) — HITACHI EX1100

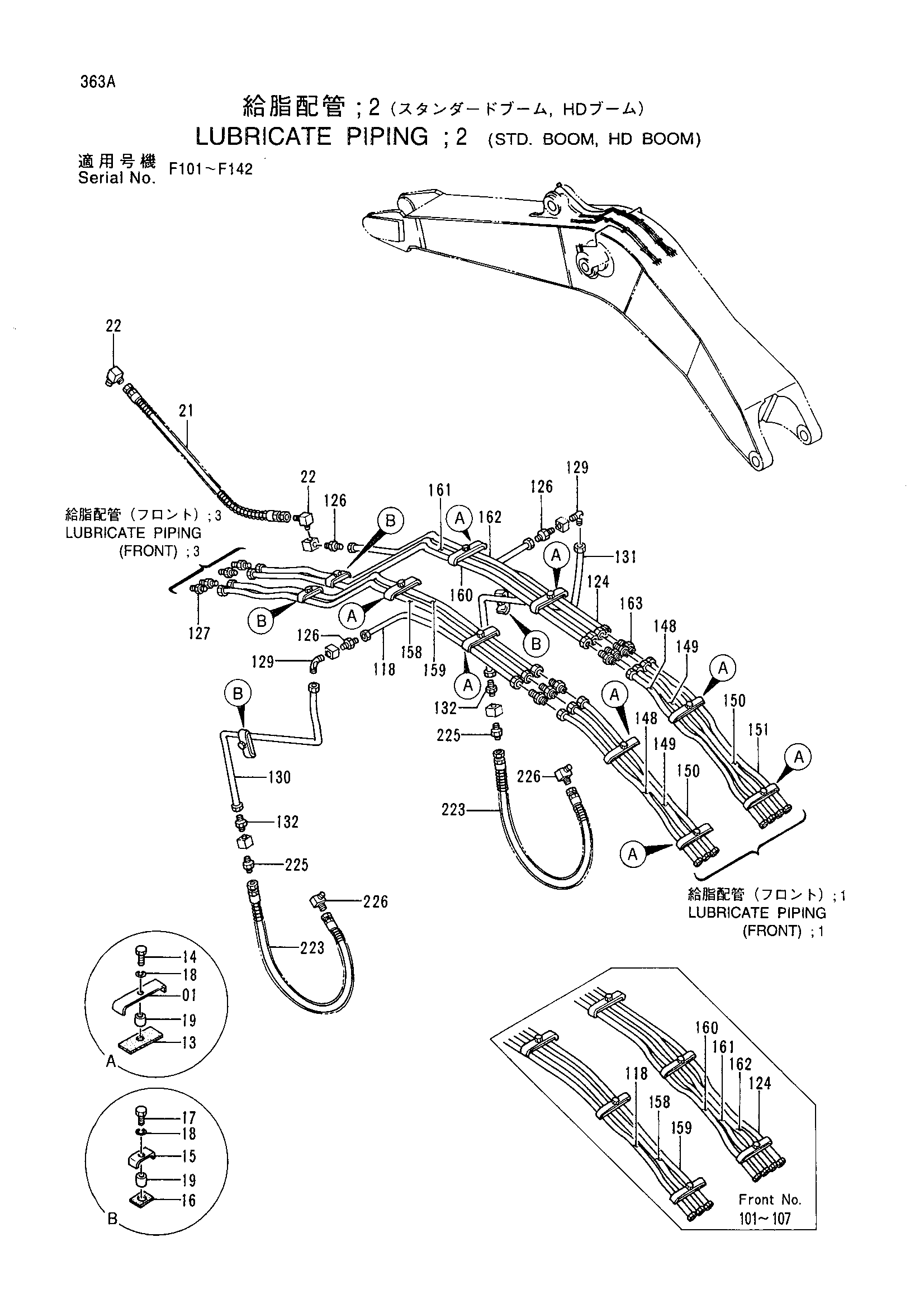

Заводская схема «Трубопроводы системы смазки 2 (STD. стрела, HD стрела)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032158 | Хомут | 6 |
| 13 | 4261214 | Резиновая прокладка | 6 |
| 14 | J901232 | Болт | 6 |
| 15 | 4032160 | Хомут | 6 |
| 16 | 4261215 | Резиновая прокладка | 6 |
| 17 | J901228 | Болт | 6 |
| 18 | A590912 | Пружинная шайба | 12 |
| 19 | 4233063 | Проставка | 12 |
| 21 | 4227071 | Шланг | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 118 | 4260953 замена: 4130192 | Трубка | 1 |
| 118 | 4260953 замена: 4296156 | Трубка | 1 |
| 118 | 4260953 замена: 4296160 | Трубка | 1 |
| 118 | 4296160 | Трубка | 1 |
| 124 | 4260959 замена: 4130192 | Трубка | 1 |
| 124 | 4260959 замена: 4296159 | Трубка | 1 |
| 124 | 4260959 замена: 4296166 | Трубка | 1 |
| 124 | 4296166 | Трубка | 1 |
| 126 | 4130169 | Штуцер трубки | 3 |
| 127 | 4130192 | Штуцер трубки | 4 |
| 129 | 4130175 | Штуцер трубки | 2 |
| 130 | 4260960 | Трубка | 1 |
| 131 | 4260961 | Трубка | 1 |
| 132 | 4130169 | Штуцер трубки | 2 |
| 148 | 4296156 | Трубка | 2 |
| 149 | 4296157 | Трубка | 2 |
| 150 | 4296158 | Трубка | 2 |
| 151 | 4296159 | Трубка | 1 |
| 158 | 4260954 замена: 4130192 | Трубка | 1 |
| 158 | 4260954 замена: 4296157 | Трубка | 1 |
| 158 | 4260954 замена: 4296161 | Трубка | 1 |
| 158 | 4296161 | Трубка | 1 |
| 159 | 4260955 замена: 4130192 | Трубка | 1 |
| 159 | 4260955 замена: 4296158 | Трубка | 1 |
| 159 | 4260955 замена: 4296162 | Трубка | 1 |
| 159 | 4296162 | Трубка | 1 |
| 160 | 4260956 замена: 4130192 | Трубка | 1 |
| 160 | 4260956 замена: 4296156 | Трубка | 1 |
| 160 | 4260956 замена: 4296163 | Трубка | 1 |
| 160 | 4296163 | Трубка | 1 |
| 161 | 4260957 замена: 4130192 | Трубка | 1 |
| 161 | 4260957 замена: 4296157 | Трубка | 1 |
| 161 | 4260957 замена: 4296164 | Трубка | 1 |
| 161 | 4296164 | Трубка | 1 |
| 162 | 4260958 замена: 4130192 | Трубка | 1 |
| 162 | 4260958 замена: 4296158 | Трубка | 1 |
| 162 | 4260958 замена: 4296165 | Трубка | 1 |
| 162 | 4296165 | Трубка | 1 |
| 163 | 4130192 | Штуцер трубки | 7 |
| 223 | 4250097 | Шланг | 2 |
| 225 | 94-1301 | Адаптер | 2 |
| 226 | 94-1401 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
