Основные гидролинии (3) — HITACHI EX1100

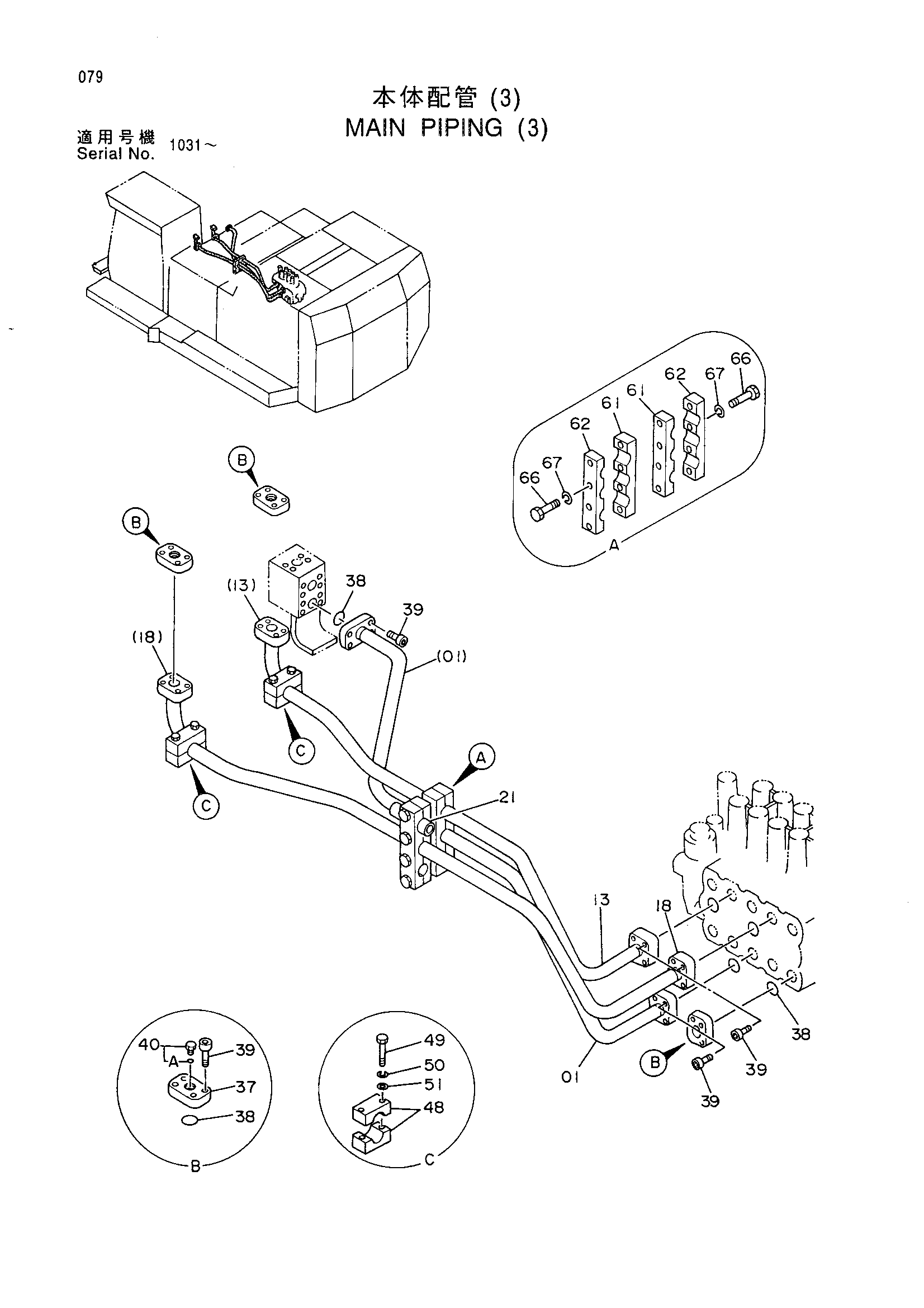

Заводская схема «Основные гидролинии (3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053536 замена: 8055896 | Трубка | 1 |
| 01 | 8055896 | Трубка | 1 |
| 13 | 8050726 | Трубка | 1 |
| 18 | 8050730 | Трубка | 1 |
| 21 | 4306022 | Трубка | 1 |
| 37 | 4244894 | Крышка | 3 |
| 38 | 4508805 | Уплотнительное кольцо | 8 |
| 39 | M341445 | Болт с внутренним шестигранником | 28 |
| 40 | 4093624 | Пробка | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4262804 замена: 4311153 | Хомут трубки | 4 |
| 48 | 4262804 | Хомут трубки | 4 |
| 48 | 4311153 | Хомут трубки | 4 |
| 48 | 4311153 | Хомут трубки | 4 |
| 49 | J901290 | Болт | 4 |
| 50 | A590912 | Пружинная шайба | 4 |
| 51 | 4086891 | Шайба | 4 |
| 61 | 4295241 | Хомут трубки | 2 |
| 62 | 4275457 | Хомут трубки | 2 |
| 66 | J901260 | Болт | 8 |
| 67 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
