Электрооборудование (рама) — HITACHI EX1100

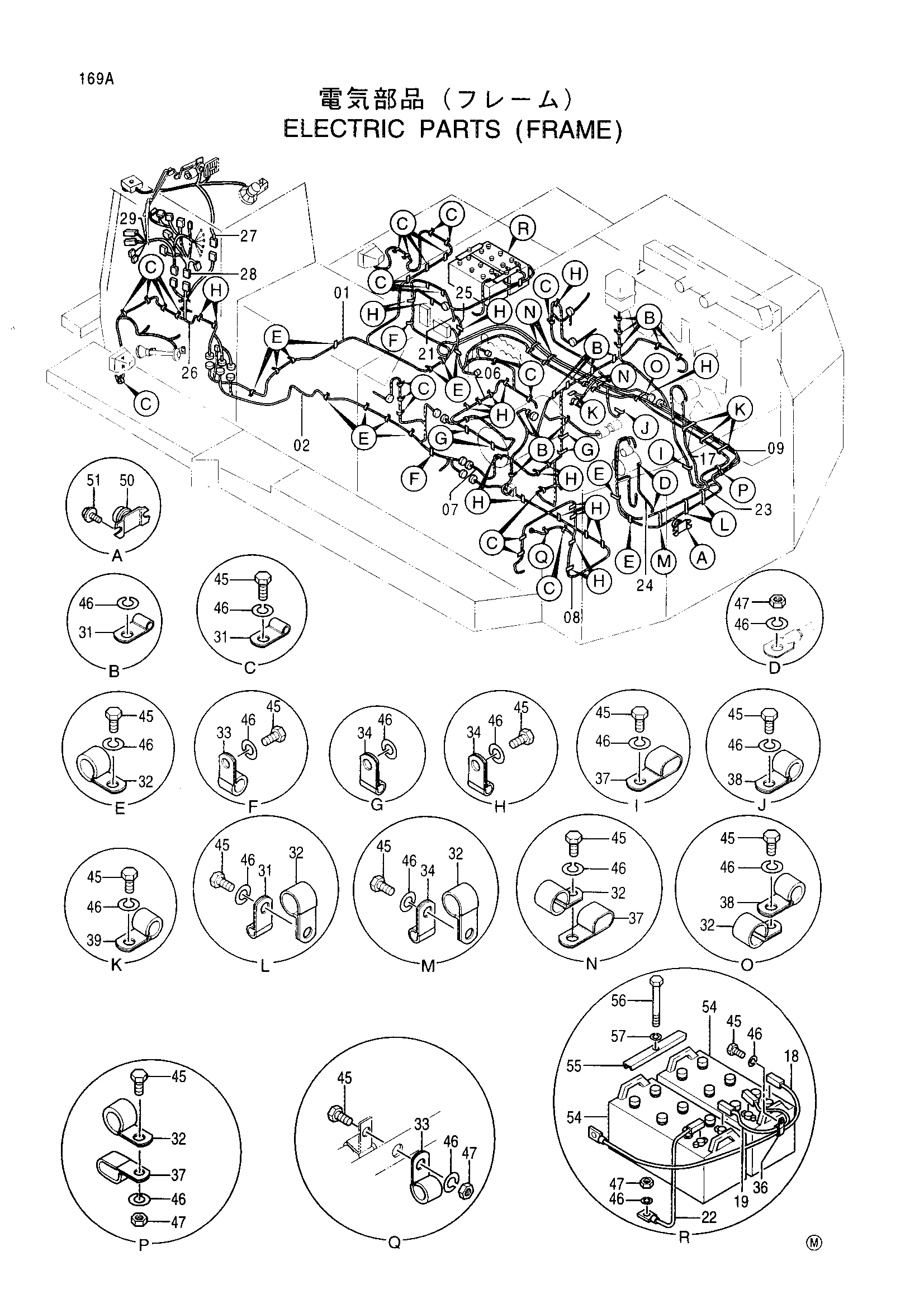

Заводская схема «Электрооборудование (рама)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2032352 | Жгут проводов | 1 |
| 01 | 2032352 | Жгут проводов | 1 |
| 01 | 2037844 | Жгут проводов | 1 |
| 01 | 2037844 | Жгут проводов | 1 |
| 02 | 2032353 | Жгут проводов | 1 |
| 02 | 2032353 | Жгут проводов | 1 |
| 02 | 2037845 | Жгут проводов | 1 |
| 02 | 2037845 | Жгут проводов | 1 |
| 06 | 3057533 | Жгут проводов | 1 |
| 07 | 2037846 | Жгут проводов | 1 |
| 07 | 2037846 | Жгут проводов | 1 |
| 07 | 3057534 | Жгут проводов | 1 |
| 07 | 3057534 | Жгут проводов | 1 |
| 08 | 3057535 | Жгут проводов | 1 |
| 09 | 3057536 | Жгут проводов | 1 |
| 17 | 4292236 | Жгут проводов | 1 |
| 18 | 4292259 | Жгут проводов | 1 |
| 19 | 4292260 | Жгут проводов | 1 |
| 21 | 4322654 | Жгут проводов | 1 |
| 22 | 4322655 | Жгут проводов | 1 |
| 23 | 4292235 | Жгут проводов | 1 |
| 24 | 4322657 | Жгут проводов | 1 |
| 25 | 4322658 | Жгут проводов | 1 |
| 26 | 1016934 | Жгут проводов | 1 |
| 26 | 1016934 | Жгут проводов | 1 |
| 26 | 1021309 | Жгут проводов | 1 |
| 26 | 1021309 | Жгут проводов | 1 |
| 27 | 3057530 | Жгут проводов | 1 |
| 28 | 3057531 | Жгут проводов | 1 |
| 29 | 3057532 | Жгут проводов | 1 |
| 31 | 4190261 | Зажим | 18 |
| 32 | 4190263 | Зажим | 17 |
| 33 | 4190274 | Зажим | 3 |
| 34 | 4190275 | Зажим | 19 |
| 36 | 4192034 | Зажим | 1 |
| 37 | 4190292 | Зажим | 6 |
| 38 | 4190262 | Зажим | 2 |
| 39 | 4190273 | Зажим | 1 |
| 45 | J901016 | Болт | 49 |
| 46 | A590910 | Пружинная шайба | 57 |
| 47 | J950010 | Гайка | 3 |
| 50 | 4031771 | Реле аккумулятор | 1 |
| 51 | J020825 | Болт с шайбой | 2 |
| 54 | 4192421 | Аккумулятор | 2 |
| 55 | 445214 | Опора | 2 |
| 56 | 4206101 | Болт | 2 |
| 57 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
