Кабина (2) — HITACHI EX1100

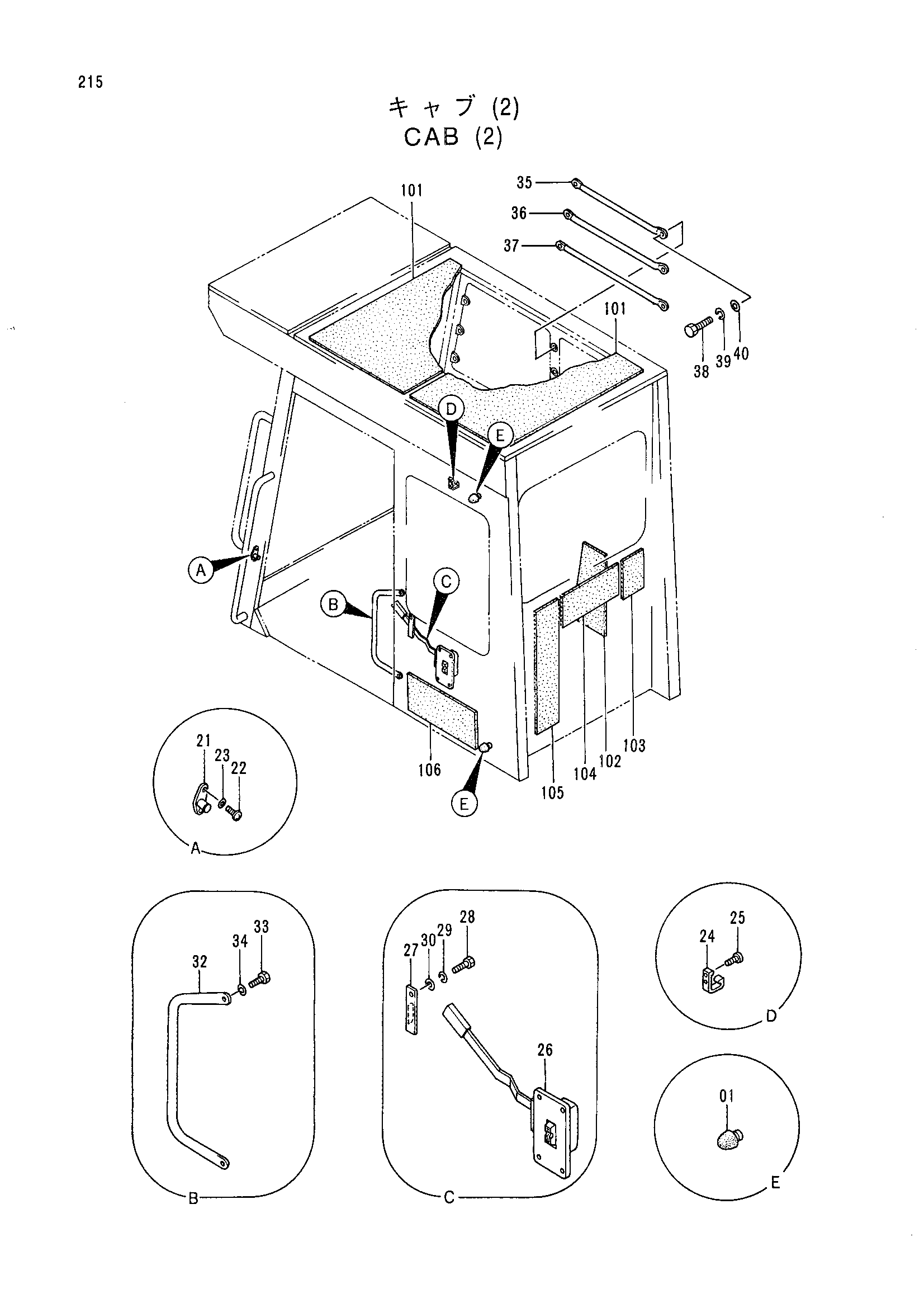

Заводская схема «Кабина (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204586 | Ограничитель | 2 |
| 21 | 4128473 | Ответная планка | 1 |
| 22 | M470816 | Винт | 2 |
| 23 | 4301482 | Шайба | 2 |
| 24 | 4301483 | Крюк | 1 |
| 25 | M470313 | Винт | 2 |
| 26 | 4301484 | Ограничитель | 1 |
| 27 | 4301486 | Направляющая | 1 |
| 28 | J900818 | Болт | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 30 | A590108 | Плоская шайба | 1 |
| 32 | 4301487 | Рукоятка | 1 |
| 33 | J901025 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | 4362158 | Защита (1) | 1 |
| 36 | 4362159 | Защита (2) | 1 |
| 37 | 4362160 | Защита (3) | 1 |
| 38 | J900820 | Болт | 6 |
| 39 | A590908 | Пружинная шайба | 6 |
| 40 | A590108 | Плоская шайба | 6 |
| 101 | 4348628 | Лист | 2 |
| 102 | 4348629 | Лист | 1 |
| 103 | 4352817 | Лист | 1 |
| 104 | 4361412 | Лист | 1 |
| 105 | 4361413 | Лист | 1 |
| 106 | 4361414 | Лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
