Всасывающие трубопроводы — HITACHI EX1100

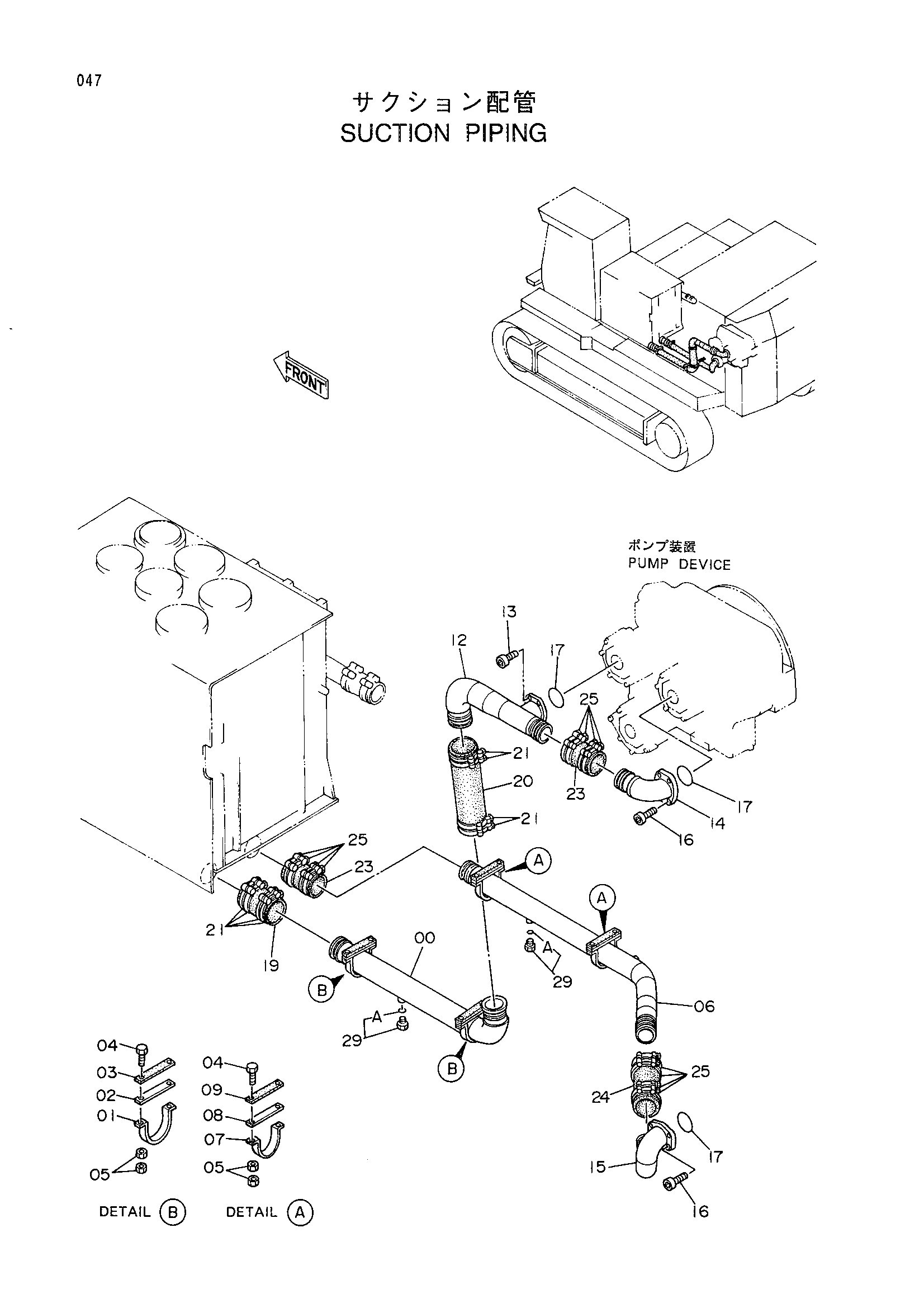

Заводская схема «Всасывающие трубопроводы» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045242 | Трубка | 1 |
| 01 | 4207010 | Хомут трубки | 2 |
| 02 | 4236242 | Пластина | 2 |
| 03 | 4236243 | Пластина резиновый | 2 |
| 04 | J901055 | Болт | 8 |
| 05 | J950010 | Гайка | 16 |
| 06 | 8045243 | Трубка | 1 |
| 07 | 4186854 | Хомут трубки | 2 |
| 08 | 4244786 | Пластина | 2 |
| 09 | 4244787 | Пластина резиновый | 2 |
| 12 | 8045244 | Трубка | 1 |
| 13 | M341240 | Болт с внутренним шестигранником | 4 |
| 14 | 9732766 | Трубка | 1 |
| 15 | 8045245 | Трубка | 1 |
| 16 | M341245 | Болт с внутренним шестигранником | 8 |
| 17 | A810100 | Уплотнительное кольцо | 3 |
| 19 | 4204188 | Резиновый шланг | 1 |
| 20 | 4244659 | Резиновый шланг | 1 |
| 21 | 4204189 | Хомут шланга | 8 |
| 23 | 4193871 | Резиновый шланг | 2 |
| 24 | 4215941 замена: 4307669 | Резиновый шланг | 1 |
| 24 | 4307669 | Резиновый шланг | 1 |
| 25 | 4193872 | Хомут шланга | 12 |
| 29 | 4174541 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
