Ковш 4.6 <EX1100> [JIS94] — HITACHI EX1100

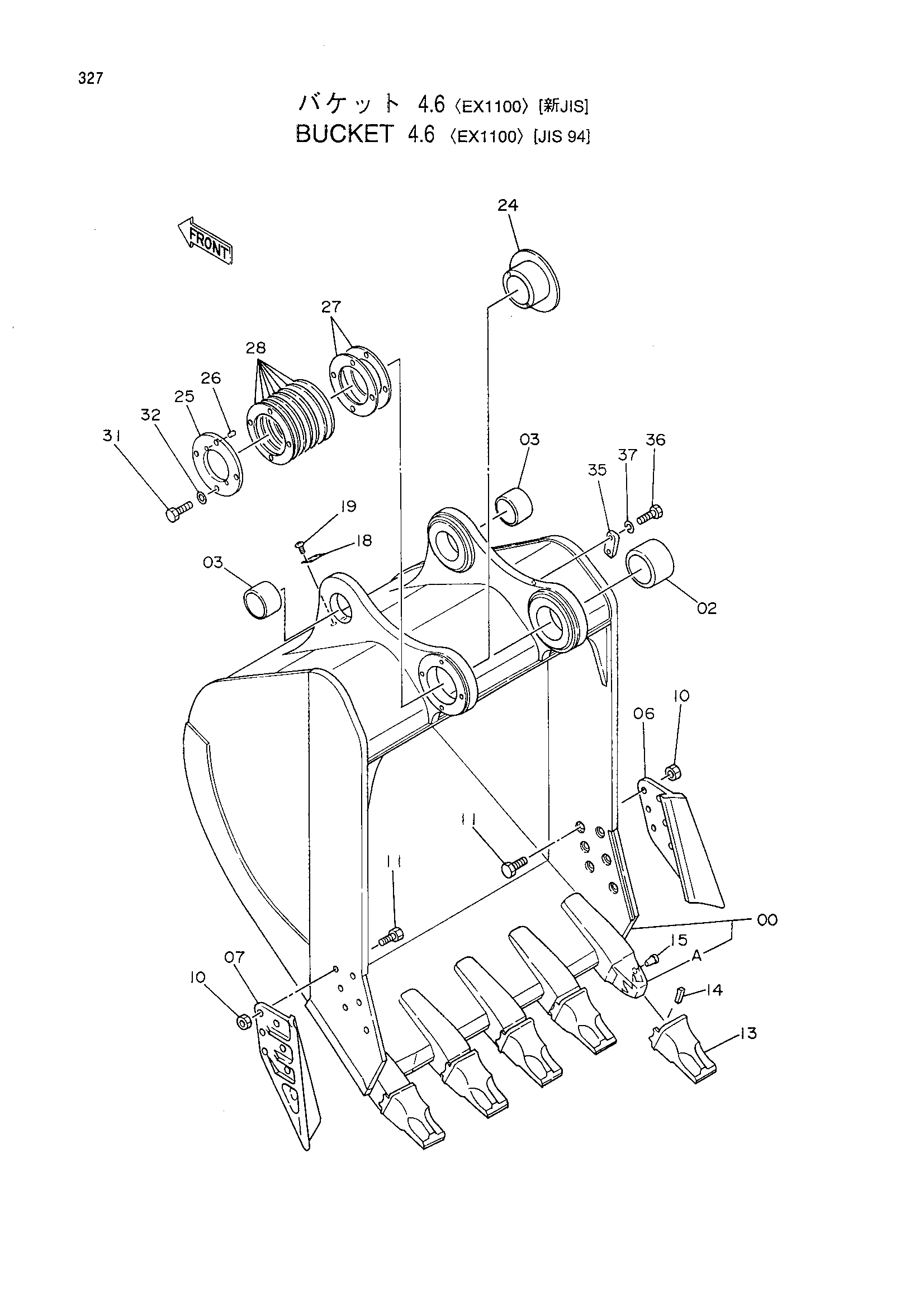

Заводская схема «Ковш 4.6 <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 4.6 <EX1100> [JIS94] HITACHI EX1100](/catalog-drawings/b3/b39abe44-0522-4db4-a48c-d17bd0921e11.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9120995 | Ковш в сборе | 1 | |
| 00 | 5003895 | Ковш | 1 |
| 00A | 4255717 | Адаптер зуба | 5 |
| 02 | 4259258 | Втулка | 1 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 2030194 | Боковой резец | 1 |
| 07 | 2030195 | Боковой резец | 1 |
| 10 | J953033 | Гайка | 12 |
| 11 | J833380 | Болт | 12 |
| 13 | 4255718 | Коронка зуба | 5 |
| 14 | 4246109 | Палец | 5 |
| 15 | 4246110 | Замок | 5 |
| 18 | 4209534 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 4 |
| 24 | 3051474 | Бобышка | 1 |
| 25 | 4258966 | Пластина | 1 |
| 26 | 4217061 | Установочный штифт | 2 |
| 27 | 4258967 | Регулировочная шайба 0.5 | 2 |
| 28 | 4258968 | Регулировочная шайба 1.0 | 7 |
| 31 | J932275 | Болт | 4 |
| 32 | 4089822 | Шайба | 4 |
| 35 | 4179432 | Пластина | 1 |
| 36 | J912045 | Болт | 2 |
| 37 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
