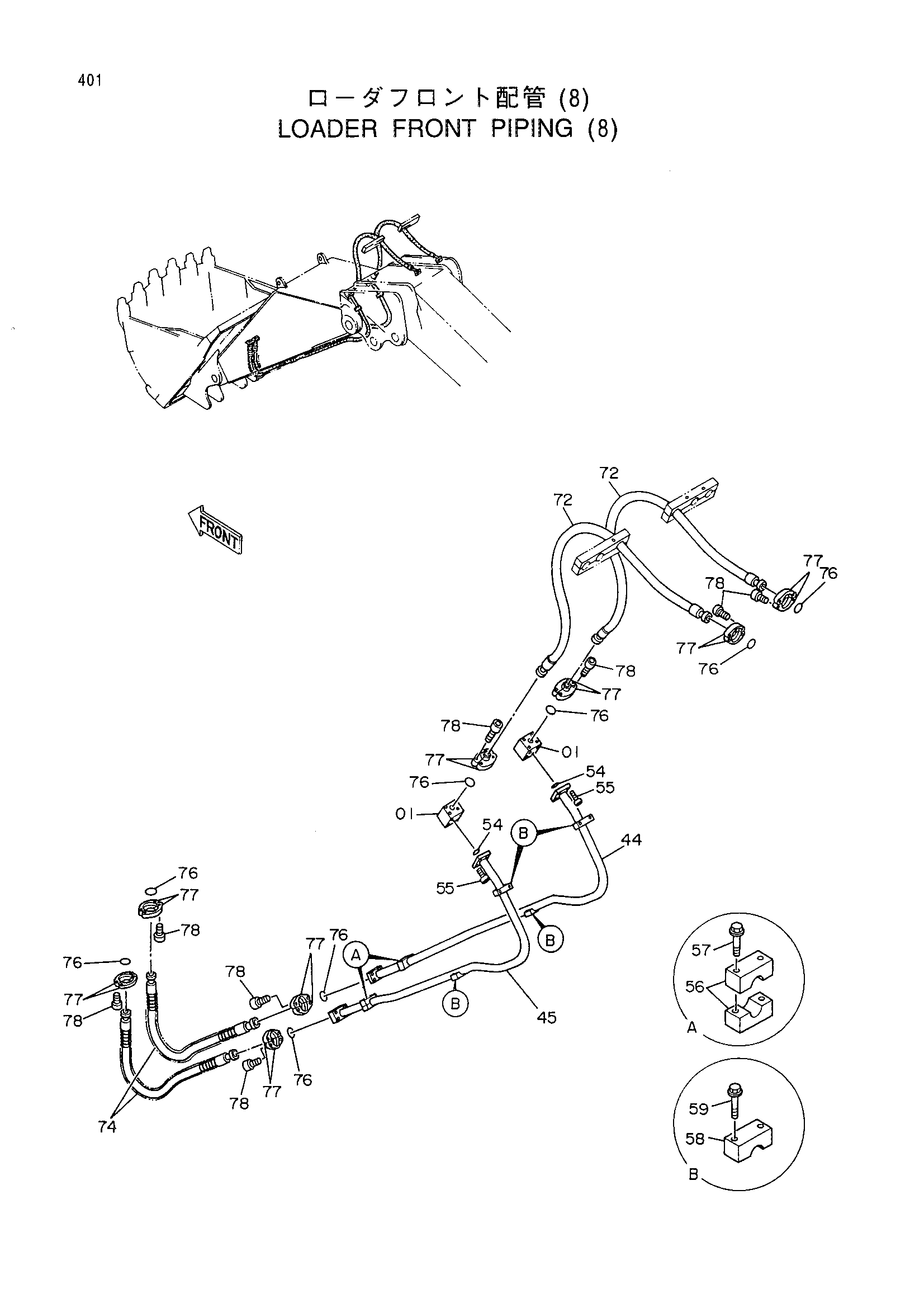

Погрузчик гидролинии рабочего оборудования (8) — HITACHI EX1100
Заводская схема «Погрузчик гидролинии рабочего оборудования (8)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3056088 | Блок | 2 |
| 44 | 7024338 | Трубка | 1 |
| 45 | 7024339 | Трубка | 1 |
| 54 | 4508805 | Уплотнительное кольцо | 2 |
| 55 | M341445 | Болт с внутренним шестигранником | 8 |
| 56 | 4262804 замена: 4311153 | Хомут трубки | 4 |
| 56 | 4311153 | Хомут трубки | 4 |
| 57 | J021295 | Болт с шайбой | 4 |
| 58 | 4268428 | Хомут трубки | 4 |
| 59 | J021280 | Болт с шайбой | 8 |
| 72 | 4245139 | Шланг | 2 |
| 74 | 4245135 | Шланг | 2 |
| 76 | 4508805 | Уплотнительное кольцо | 8 |
| 77 | 4089703 | Разъёмный фланец | 16 |
| 78 | M341445 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
