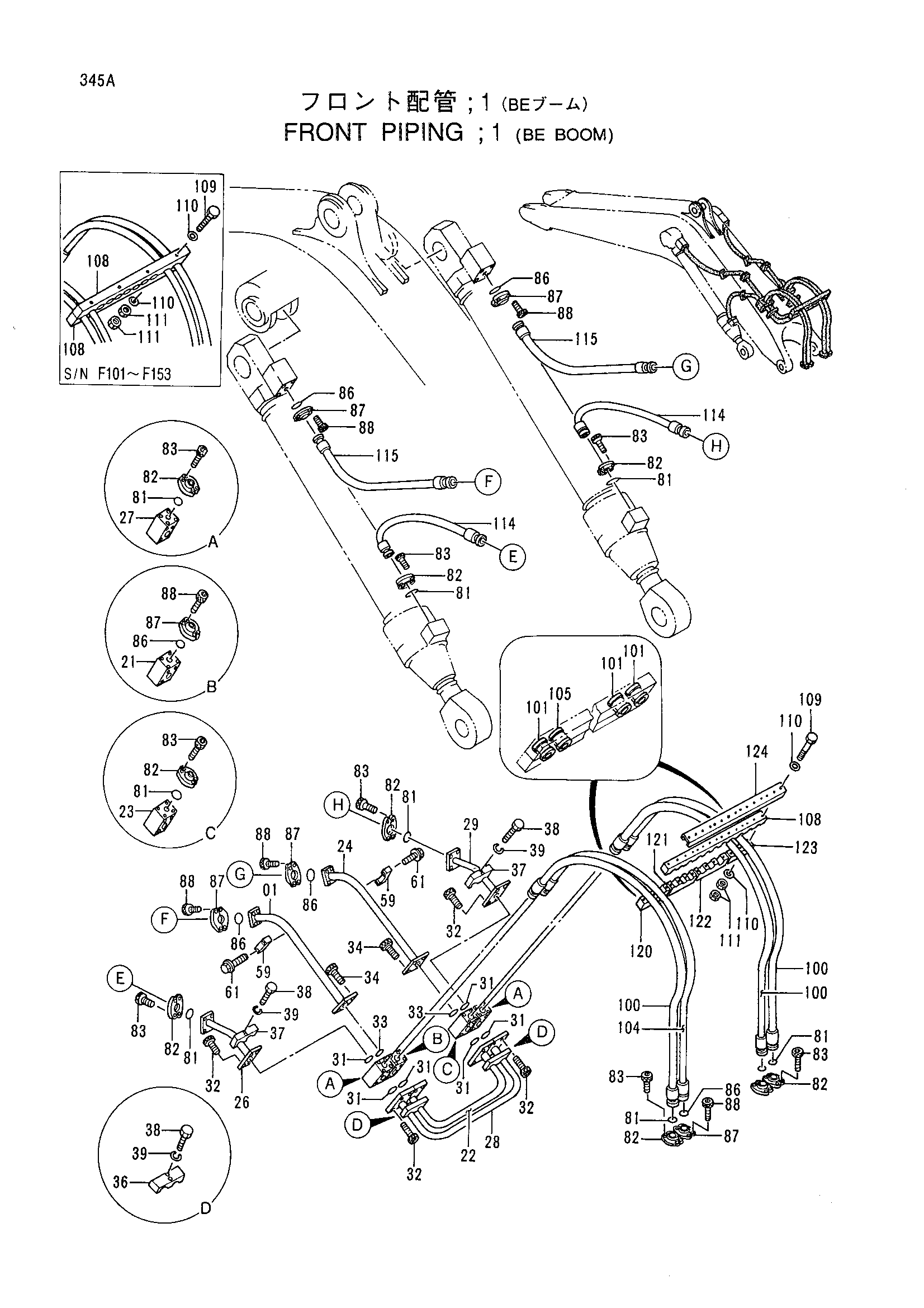

Гидролинии рабочего оборудования 1 (BE стрела) — HITACHI EX1100

Заводская схема «Гидролинии рабочего оборудования 1 (BE стрела)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8050142	Трубка	1
21	3051571	Блок	1
22	8048393	Трубка	1
23	3051570	Блок	1
24	8050141	Трубка	1
26	8048391	Трубка	1
27	3051569	Блок	2
28	8048390	Трубка	1
29	8048389	Трубка	1
31	4508805	Уплотнительное кольцо	6
32	M341445	Болт с внутренним шестигранником	24
33	4510169	Уплотнительное кольцо	2
34	M341650	Болт с внутренним шестигранником	8
36	4130261	Хомут трубки	2
37	4259519	Хомут трубки	2
38	J901485	Болт	8
39	A590914	Пружинная шайба	8
59	4269729	Хомут трубки	2
61	J011285	Болт с шайбой	4
81	4508805	Уплотнительное кольцо	10
82	4089703	Разъёмный фланец	20
83	M341445	Болт с внутренним шестигранником	40
86	4510169	Уплотнительное кольцо	6
87	4075854	Разъёмный фланец	12
88	M341650	Болт с внутренним шестигранником	24
100	4245140 замена: 4287155	Шланг	3
100	4287155	Шланг	3
101	4271800	Втулка	3
104	4245141 замена: 4287151	Шланг	1
104	4287151	Шланг	1
105	4271801	Втулка	1
108	3055240 замена: 3072380	Хомут	2
108	3055240 замена: 3072409	Хомут	2
108	3055240 замена: 4349850	Хомут	2
108	3055240 замена: 4349851	Хомут	2
108	3055240 замена: 4349852	Хомут	2
108	3055240 замена: 4349853	Хомут	2
108	3055240 замена: J217083	Хомут	2
108	3055240 замена: J901010	Хомут	2
108	3055240 замена: J950010	Хомут	2
108	3072380	Хомут	1
109	J901010	Болт	15
109	J901210	Болт	4
110	449490	Шайба	8
110	J217083	Шайба	30
111	J950010	Гайка	30
111	J950012	Гайка	8
114	4268194	Шланг	2
115	4268195	Шланг	2
120	4349850	Хомут	1
121	4349851	Хомут	1
122	4349852	Хомут	1
123	4349853	Хомут	1
124	3072409	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
