Погрузчик гидролинии рабочего оборудования (5) — HITACHI EX1100

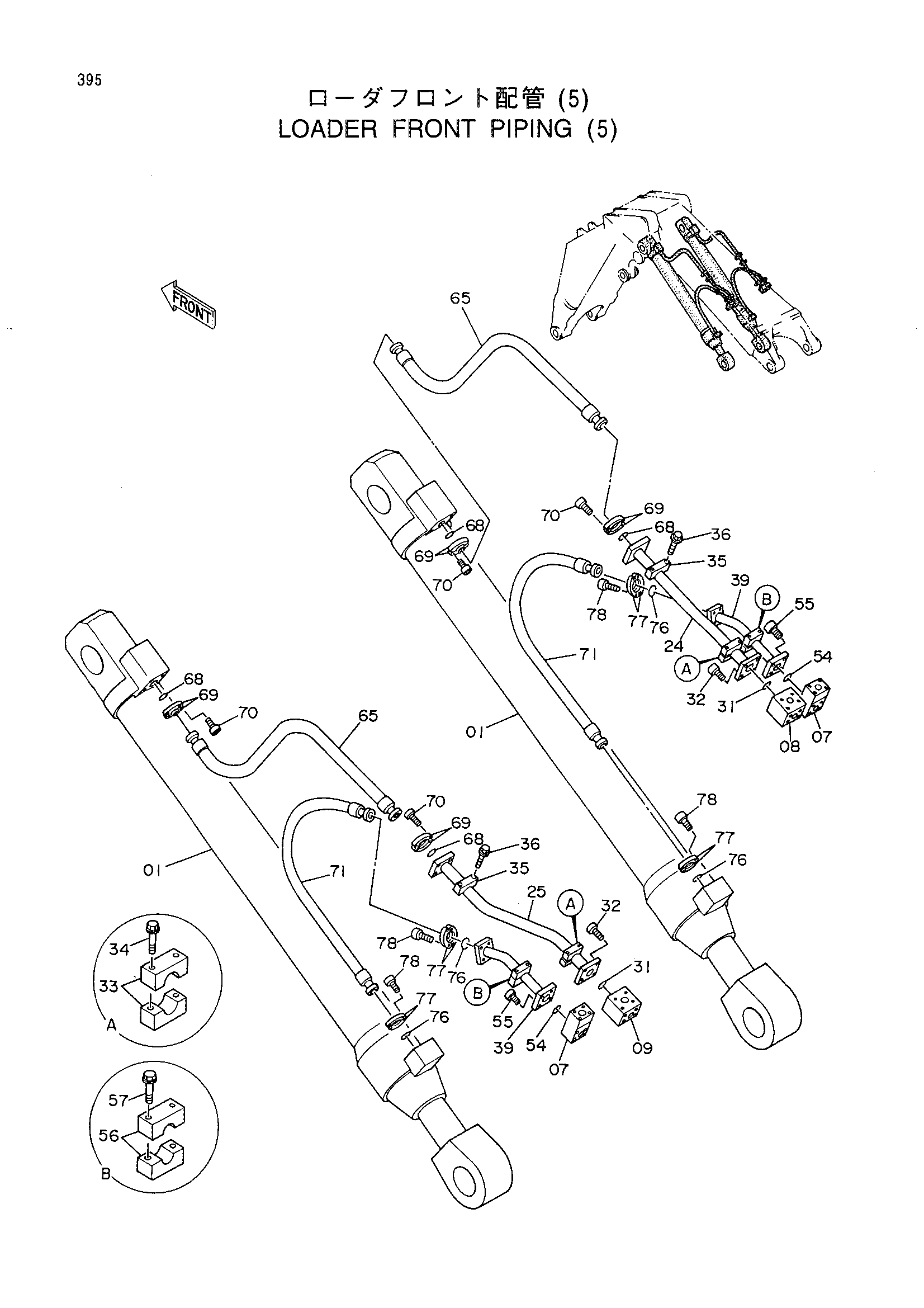

Заводская схема «Погрузчик гидролинии рабочего оборудования (5)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4243455 | Гидроцилиндр стрелы | 2 |
| 07 | 3056082 | Блок | 2 |
| 08 | 3056083 | Блок | 1 |
| 09 | 3056084 | Блок | 1 |
| 24 | 8050763 | Трубка | 1 |
| 25 | 8050764 | Трубка | 1 |
| 31 | 4510169 | Уплотнительное кольцо | 2 |
| 32 | M341650 | Болт с внутренним шестигранником | 8 |
| 33 | 4275417 замена: 4311154 | Хомут трубки | 4 |
| 33 | 4311154 | Хомут трубки | 4 |
| 34 | J021200 | Болт с шайбой | 4 |
| 35 | 4269729 | Хомут трубки | 2 |
| 36 | J021285 | Болт с шайбой | 4 |
| 39 | 8050792 | Трубка | 2 |
| 54 | 4508805 | Уплотнительное кольцо | 2 |
| 55 | M341445 | Болт с внутренним шестигранником | 8 |
| 56 | 4262804 замена: 4311153 | Хомут трубки | 4 |
| 56 | 4311153 | Хомут трубки | 4 |
| 57 | J021295 | Болт с шайбой | 4 |
| 65 | 4245147 | Шланг | 2 |
| 68 | 4510169 | Уплотнительное кольцо | 4 |
| 69 | 4075854 | Разъёмный фланец | 8 |
| 70 | M341650 | Болт с внутренним шестигранником | 16 |
| 71 | 4245149 замена: 4287154 | Шланг | 2 |
| 71 | 4287154 | Шланг | 2 |
| 76 | 4508805 | Уплотнительное кольцо | 4 |
| 77 | 4089703 | Разъёмный фланец | 8 |
| 78 | M341445 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
