Крыло — HITACHI EX1100

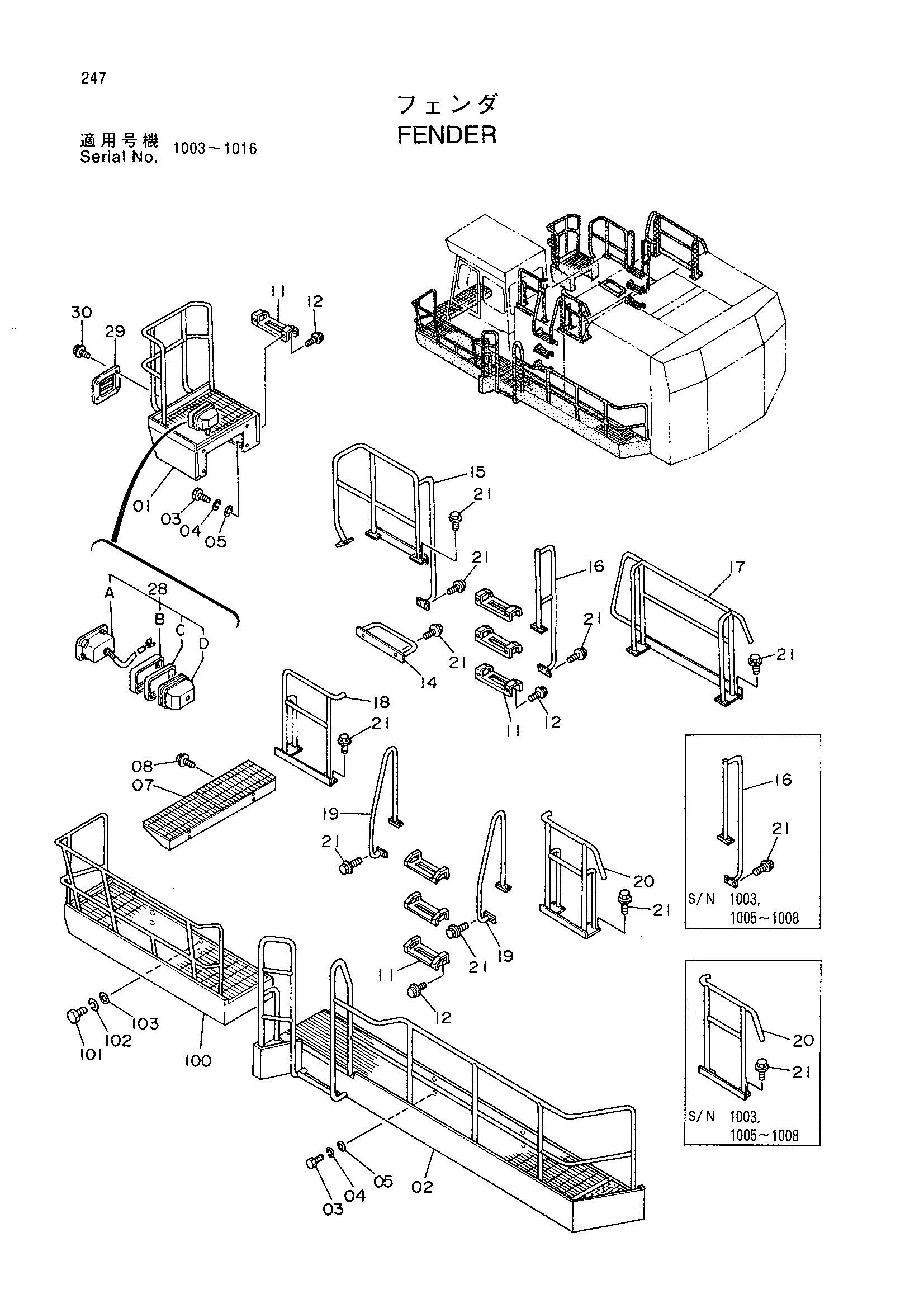

Заводская схема «Крыло» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6011749 | Крыло | 1 |
| 02 | 6011071 | Крыло | 1 |
| 03 | J901635 | Болт | 12 |
| 04 | A590916 | Пружинная шайба | 12 |
| 05 | 4114405 | Шайба | 12 |
| 07 | 7023168 | Ступень | 1 |
| 08 | J021230 | Болт с шайбой | 4 |
| 11 | 2025971 | Ступень | 7 |
| 12 | J021230 | Болт с шайбой | 14 |
| 14 | 9735229 | Поручень | 1 |
| 15 | 7023132 | Поручень | 1 |
| 16 | 7025836 | Поручень | 1 |
| 16 | 7025836 | Поручень | 1 |
| 16 | 8048301 замена: 7025836 | Поручень | 1 |
| 16 | 8048301 | Поручень | 1 |
| 17 | 7023131 | Поручень | 1 |
| 18 | 8048298 | Поручень | 1 |
| 19 | 7025835 | Поручень | 2 |
| 19 | 7025835 | Поручень | 2 |
| 19 | 8045807 замена: 7025835 | Поручень | 2 |
| 19 | 8045807 | Поручень | 2 |
| 20 | 7025844 | Поручень | 1 |
| 20 | 7025844 | Поручень | 1 |
| 20 | 8048300 | Поручень | 1 |
| 20 | 8048300 | Поручень | 1 |
| 21 | J021230 | Болт с шайбой | 40 |
| 21 | J021230 | Болт с шайбой | 40 |
| 21 | J021230 | Болт с шайбой | 44 |
| 21 | J021230 | Болт с шайбой | 44 |
| 28 | 4151325 | Фонарь головка в сборе | 1 |
| 28A | 4163596 | Фонарь | 1 |
| 28B | 4163597 | Держатель | 1 |
| 28C | 4163598 | Лента | 1 |
| 28D | 4163599 | Лента | 1 |
| 29 | 8045322 | Защитный кожух | 1 |
| 30 | J021025 | Болт с шайбой | 4 |
| 100 | 5003371 | Крыло | 1 |
| 101 | J901660 | Болт | 6 |
| 102 | A590916 | Пружинная шайба | 6 |
| 103 | 4114405 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
