Пилотные гидролинии (насос) 6 — HITACHI EX1100

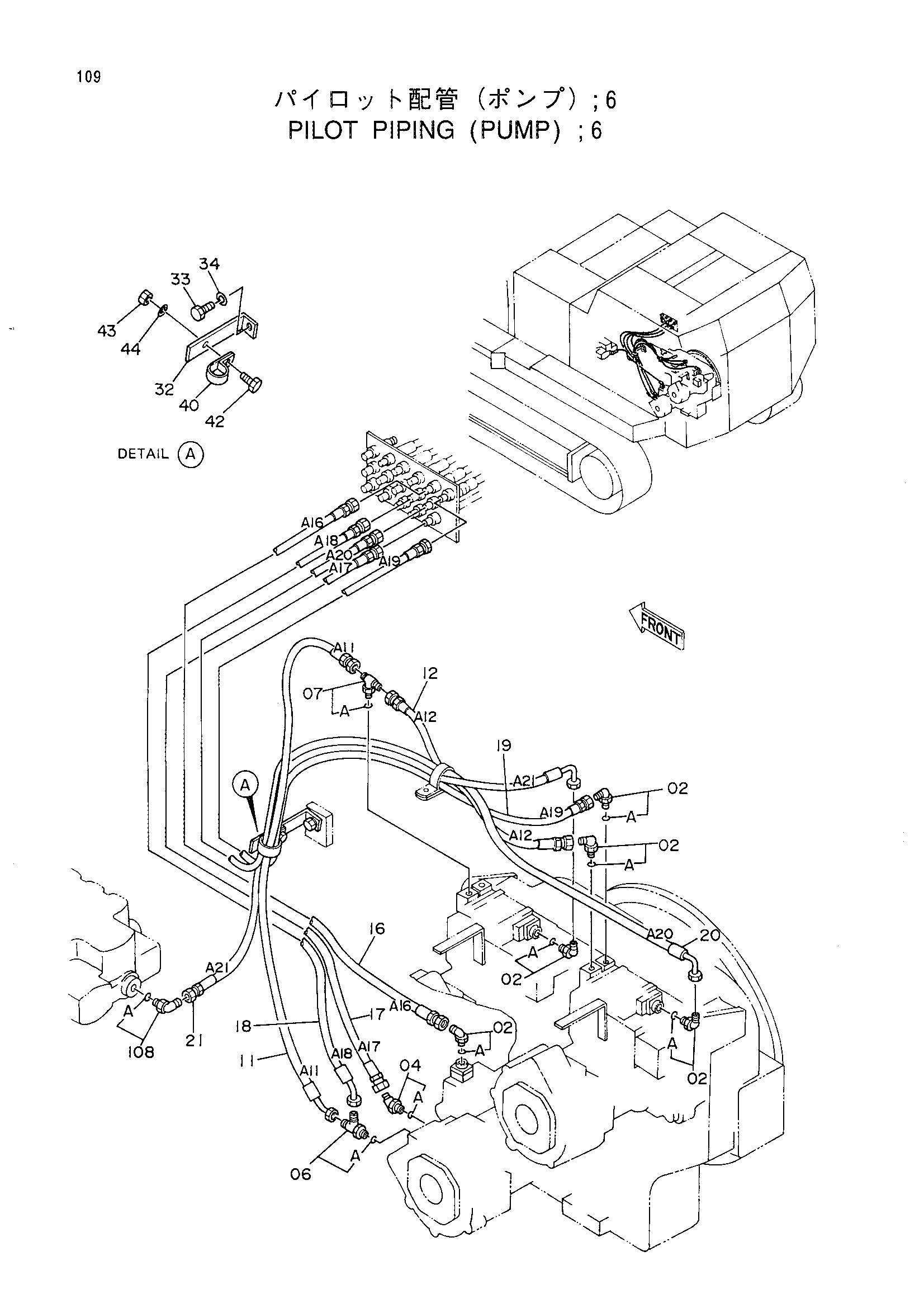

Заводская схема «Пилотные гидролинии (насос) 6» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154670 | Угловой штуцер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4193826 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4203171 | Тройник | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4203163 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4274938 | Шланг | 1 |
| 12 | 4274939 | Шланг | 1 |
| 16 | 4274943 | Шланг | 1 |
| 17 | 4274944 | Шланг | 1 |
| 18 | 4274945 | Шланг | 1 |
| 19 | 4274946 | Шланг | 1 |
| 20 | 4274947 | Шланг | 1 |
| 21 | 4274948 | Шланг | 1 |
| 32 | 4253292 | Кронштейн | 1 |
| 33 | J901625 | Болт | 1 |
| 34 | A590916 | Пружинная шайба | 1 |
| 40 | 4190264 | Зажим | 1 |
| 42 | J901018 | Болт | 1 |
| 43 | J950010 | Гайка | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 108 | 4154670 | Угловой штуцер | 1 |
| 108A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
