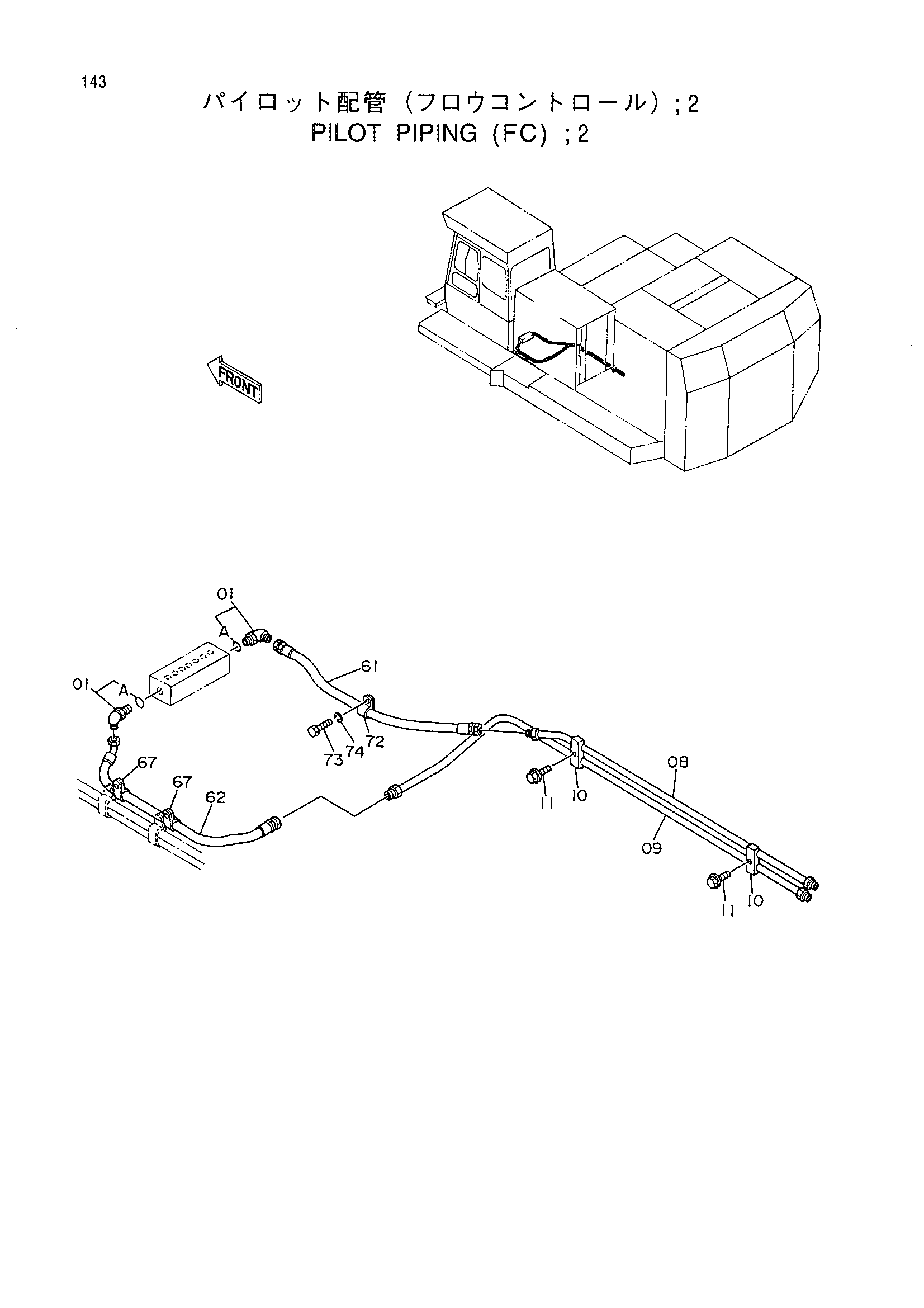

Пилотные гидролинии (регулировочный) 2 — HITACHI EX1100
Заводская схема «Пилотные гидролинии (регулировочный) 2» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8045368 | Трубка | 1 |
| 09 | 8045367 | Трубка | 1 |
| 10 | 4053593 | Хомут трубки | 2 |
| 11 | J011045 | Болт с шайбой | 2 |
| 61 | 4275160 замена: 4364594 | Нейлоновый шланг (F61) | 1 |
| 61 | 4364594 | Шланг (F61) | 1 |
| 62 | 4275161 замена: 4364595 | Нейлоновый шланг (F62) | 1 |
| 62 | 4364595 | Шланг (F62) | 1 |
| 67 | 4190274 | Зажим | 2 |
| 72 | 4190274 | Зажим | 1 |
| 73 | J901016 | Болт | 1 |
| 74 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
