Блок (кондиционер: дополнительный) — HITACHI EX1100

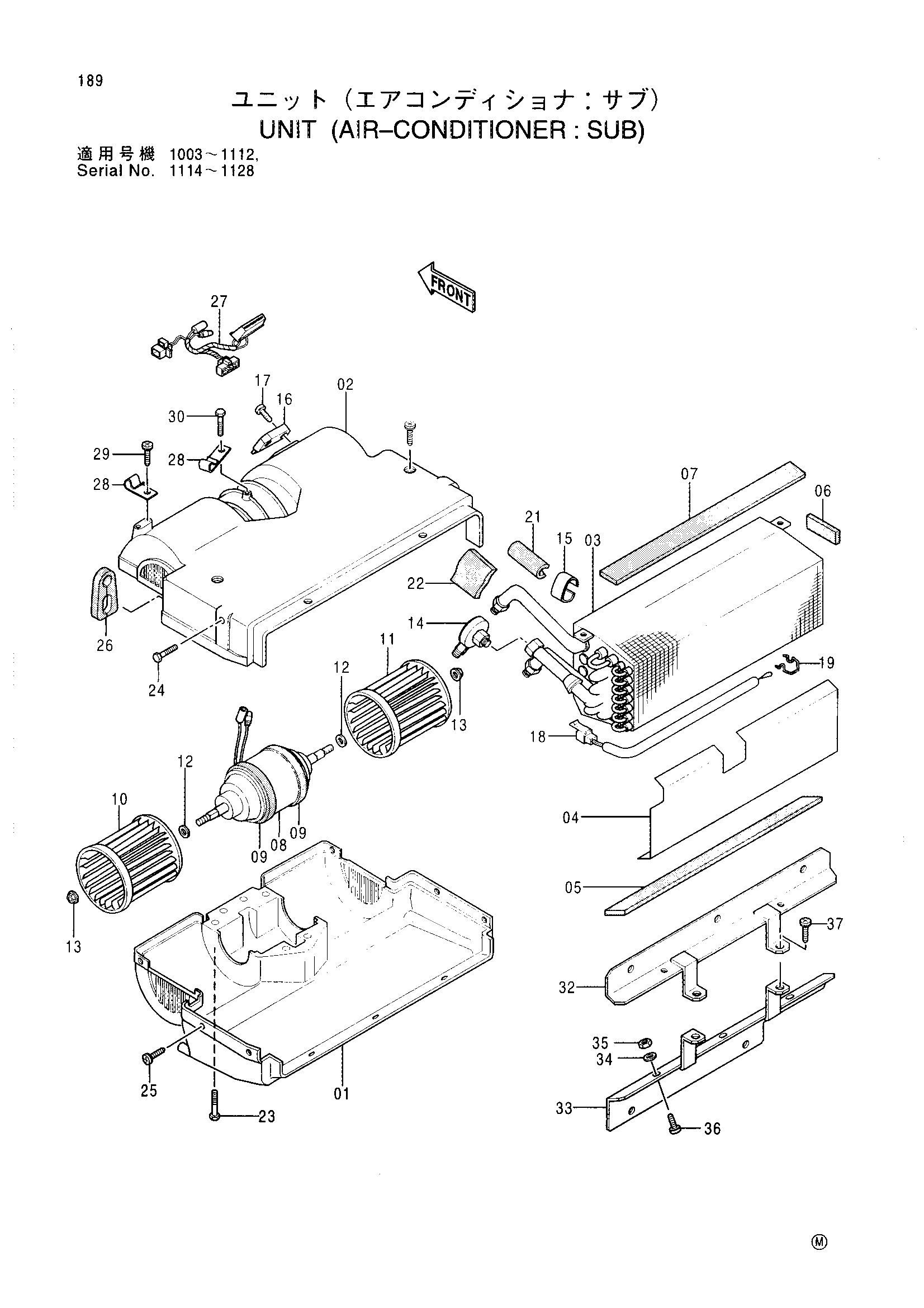

Заводская схема «Блок (кондиционер: дополнительный)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4251500 | Блок (дополнительный) в сборе | 1 | |
| 01 | 4336243 | Корпус | 1 |
| 02 | 4336244 | Корпус | 1 |
| 03 | 4336256 | Радиатор | 1 |
| 04 | 4336246 | Сетка | 1 |
| 05 | 4336247 | Манжета | 1 |
| 06 | 4336248 | Манжета | 2 |
| 07 | 4336249 | Манжета | 1 |
| 08 | 4335777 | Гидромотор | 1 |
| 09 | 4335787 | Манжета | 2 |
| 10 | 4335780 | Вентилятор | 1 |
| 11 | 4335784 | Вентилятор | 1 |
| 12 | 4336257 | Шайба | 2 |
| 13 | 4336258 | Гайка | 2 |
| 14 | 4335785 | Клапан | 1 |
| 15 | 4336259 | Хомут | 1 |
| 16 | 4335786 | Резистор | 1 |
| 17 | 4336260 | Винт | 1 |
| 18 | 4336261 | Термостат | 1 |
| 19 | 4336263 | Держатель | 1 |
| 21 | 4336265 | Изолятор | 1 |
| 22 | 4336266 | Изолятор | 3 |
| 23 | 4336267 | Болт | 6 |
| 24 | 4336268 | Болт | 2 |
| 25 | 4336269 | Винт | 8 |
| 26 | 4336239 | Резиновая втулка | 1 |
| 27 | 4336240 | Жгут проводов | 1 |
| 28 | 4336270 | Хомут | 2 |
| 29 | 4336271 | Винт | 1 |
| 30 | 4336272 | Болт | 1 |
| 32 | 4336241 | Кронштейн | 1 |
| 33 | 4336242 | Кронштейн | 1 |
| 34 | 4336274 | Шайба | 5 |
| 35 | 4336275 | Гайка | 5 |
| 36 | 4336276 | Винт | 5 |
| 37 | 4336277 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
