Смазка трубопроводы (опорно-поворотное устройство) — HITACHI EX1100

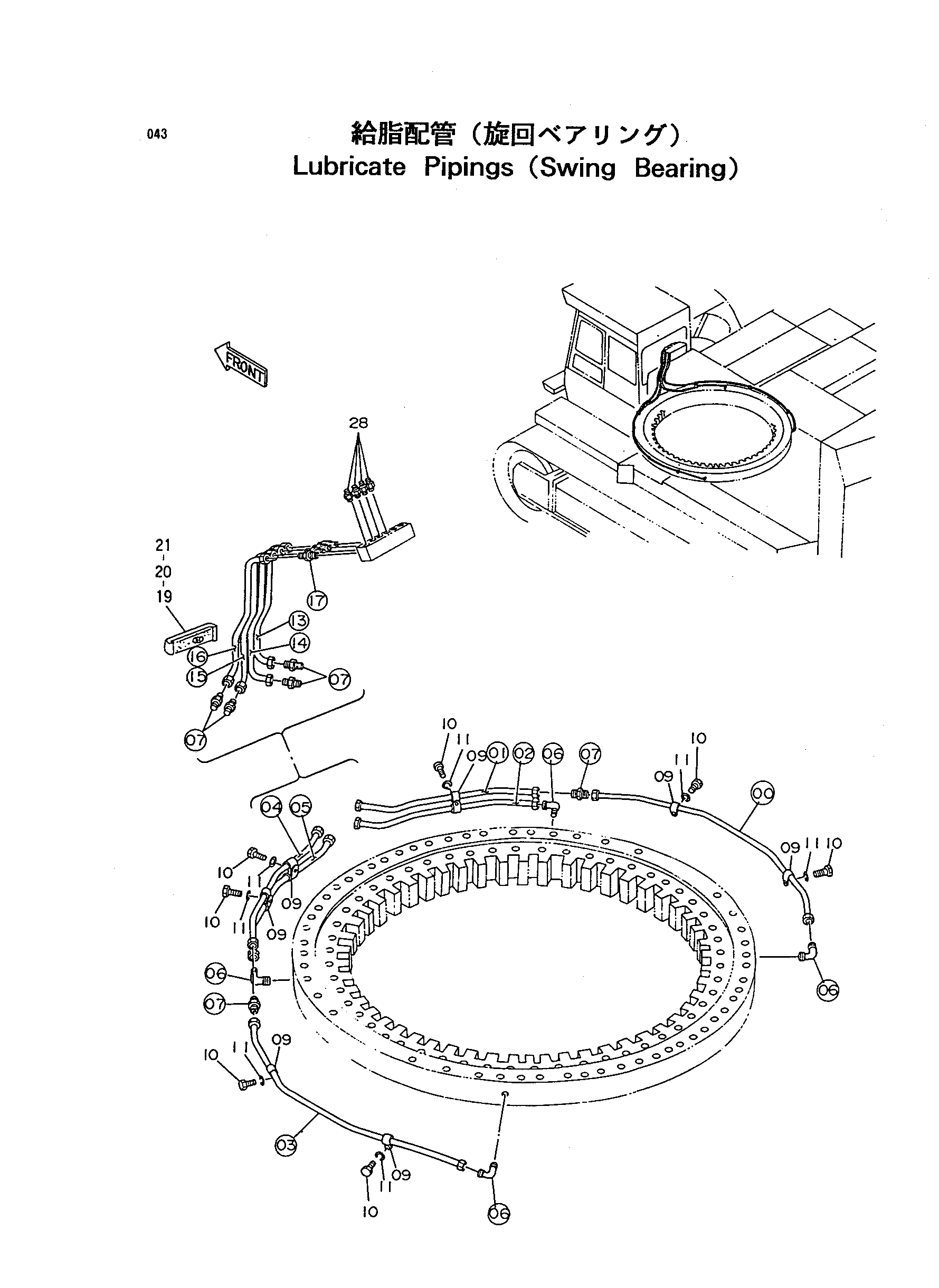

Заводская схема «Смазка трубопроводы (опорно-поворотное устройство)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3058708 | Трубка (S01) | 1 |
| 01 | 3058706 | Трубка (S02) | 1 |
| 02 | 3058707 | Трубка (S03) | 1 |
| 03 | 3058705 | Трубка (S04) | 1 |
| 04 | 3058709 | Трубка (S05) | 1 |
| 05 | 3058710 | Трубка (S06) | 1 |
| 06 | 4147587 | Угловой штуцер | 4 |
| 07 | 4151901 | Адаптер | 6 |
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 10 |
| 11 | A590910 | Пружинная шайба | 10 |
| 13 | 4287187 | Трубка (S07) | 1 |
| 14 | 4287188 | Трубка (S08) | 1 |
| 15 | 4287189 | Трубка (S09) | 1 |
| 16 | 4287190 | Трубка (S10) | 1 |
| 17 | 4122125 | Адаптер | 4 |
| 19 | 4243644 | Хомут | 1 |
| 20 | 4243645 | Резиновая прокладка | 1 |
| 21 | J011230 | Болт с шайбой | 1 |
| 28 | J75482 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
