Сиденье (KAB маке) — HITACHI EX1100

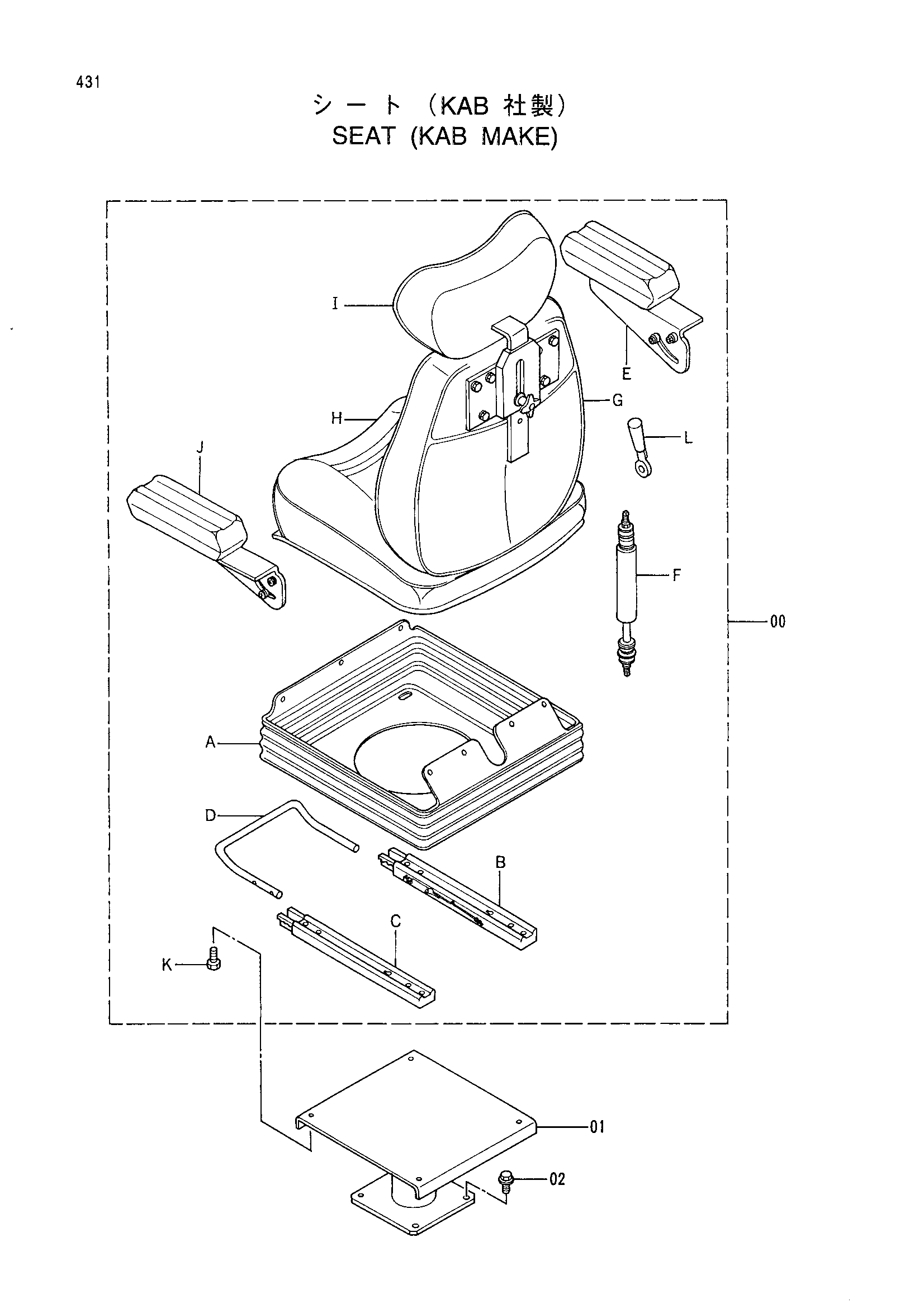

Заводская схема «Сиденье (KAB маке)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4244130 | Сиденье в сборе | 1 |
| 00A | 4293476 | Крышка | 1 |
| 00B | 4293477 | Направляющая | 1 |
| 00C | 4295266 | Направляющая | 1 |
| 00D | 4293479 | Рукоятка | 1 |
| 00E | 4295265 | Опора рукоять (правый) | 1 |
| 00F | 4293473 | Амортизатор | 1 |
| 00G | 4293475 | Амортизатор | 1 |
| 00H | 4293478 | Амортизатор | 1 |
| 00I | 4293480 | Опора головка | 1 |
| 00J | 4293474 | Опора рукоять (левый) | 1 |
| 00L | 4368018 | Рукоятка | 1 |
| 01 | 7021130 | Опора | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
