Автоматическая смазка система (экскаватор) — HITACHI EX1100

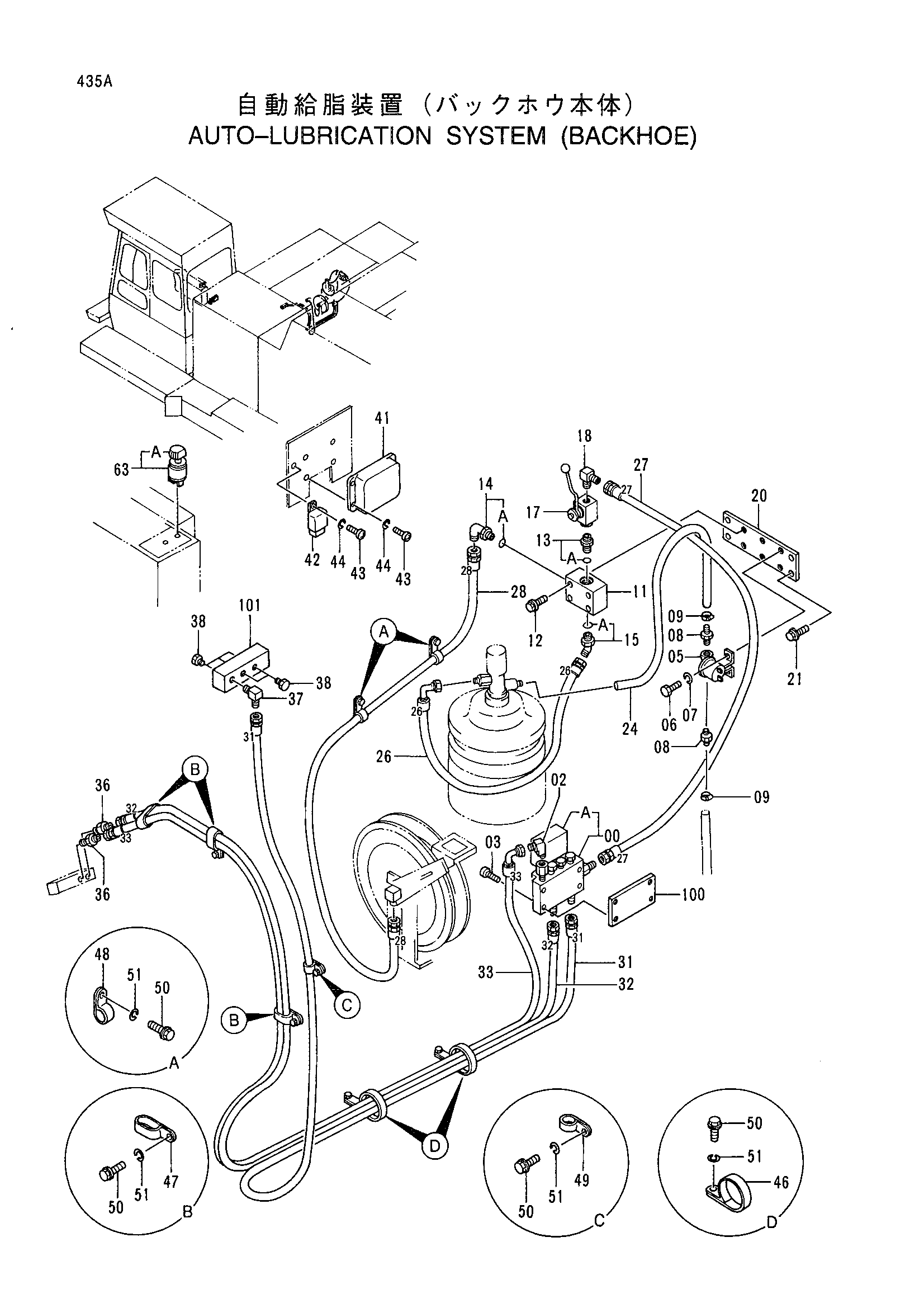

Заводская схема «Автоматическая смазка система (экскаватор)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289553 замена: 4302165 | Клапан | 1 |
| 00 | 4302165 замена: 4380337 | Клапан | 1 |
| 00 | 4302165 замена: 4397523 | Клапан | 1 |
| 00 | 4380337 | Клапан | 1 |
| 00A | 4339135 | Выключатель | 1 |
| 02 | 4196225 | Угловой штуцер | 1 |
| 03 | M340830 | Болт с внутренним шестигранником | 4 |
| 05 | 4135434 замена: 4326067 | Клапан | 1 |
| 05 | 4135434 замена: 4325651 | Клапан | 1 |
| 05 | 4135434 | Клапан | 1 |
| 05 | 4135434 | Клапан | 1 |
| 05 | 4326067 | Клапан | 1 |
| 05 | 4326067 | Клапан | 1 |
| 05 | 4326067 | Клапан | 1 |
| 05 | 4326067 | Клапан | 1 |
| 06 | J900812 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | 4130659 | Адаптер | 2 |
| 09 | 4514700 | Зажим шланг | 2 |
| 11 | 3056293 | Коллектор | 1 |
| 12 | J011065 | Болт с шайбой | 4 |
| 13 | 4229648 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4037761 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4095133 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4283115 | Шаровой клапан | 1 |
| 18 | 4119002 | Угловой штуцер | 1 |
| 20 | 4281303 | Пластина | 1 |
| 21 | J011030 | Болт с шайбой | 4 |
| 24 | 4122877 | Резиновый шланг | 1 |
| 26 | 4281987 | Шланг | 1 |
| 27 | 4281988 | Шланг | 1 |
| 28 | 4281989 | Шланг | 1 |
| 31 | 4282189 | Шланг | 1 |
| 32 | 4282190 | Шланг | 1 |
| 33 | 4282191 | Шланг | 1 |
| 36 | 94-1301 | Адаптер | 2 |
| 37 | 94-1401 | Угловой штуцер | 1 |
| 38 | 446536 | Пробка | 5 |
| 41 | 9087316 замена: 9157868 | Блок управление | 1 |
| 41 | 9157868 | Блок управление | 1 |
| 42 | 4189566 | Реле | 1 |
| 43 | M430610 | Винт | 5 |
| 44 | A590906 | Пружинная шайба | 5 |
| 46 | 4192035 | Зажим | 2 |
| 47 | 4190292 | Зажим | 3 |
| 48 | 4190273 | Зажим | 2 |
| 49 | 4190275 | Зажим | 1 |
| 50 | J901016 | Болт | 8 |
| 51 | A590910 | Пружинная шайба | 8 |
| 63 | 4201802 | Выключатель | 2 |
| 63A | 4268742 | Ручка | 1 |
| 100 | 4397523 | Седло винта | 1 |
| 101 | 4296012 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
