Гидроцилиндр ковша <экскаватор> — HITACHI EX1100

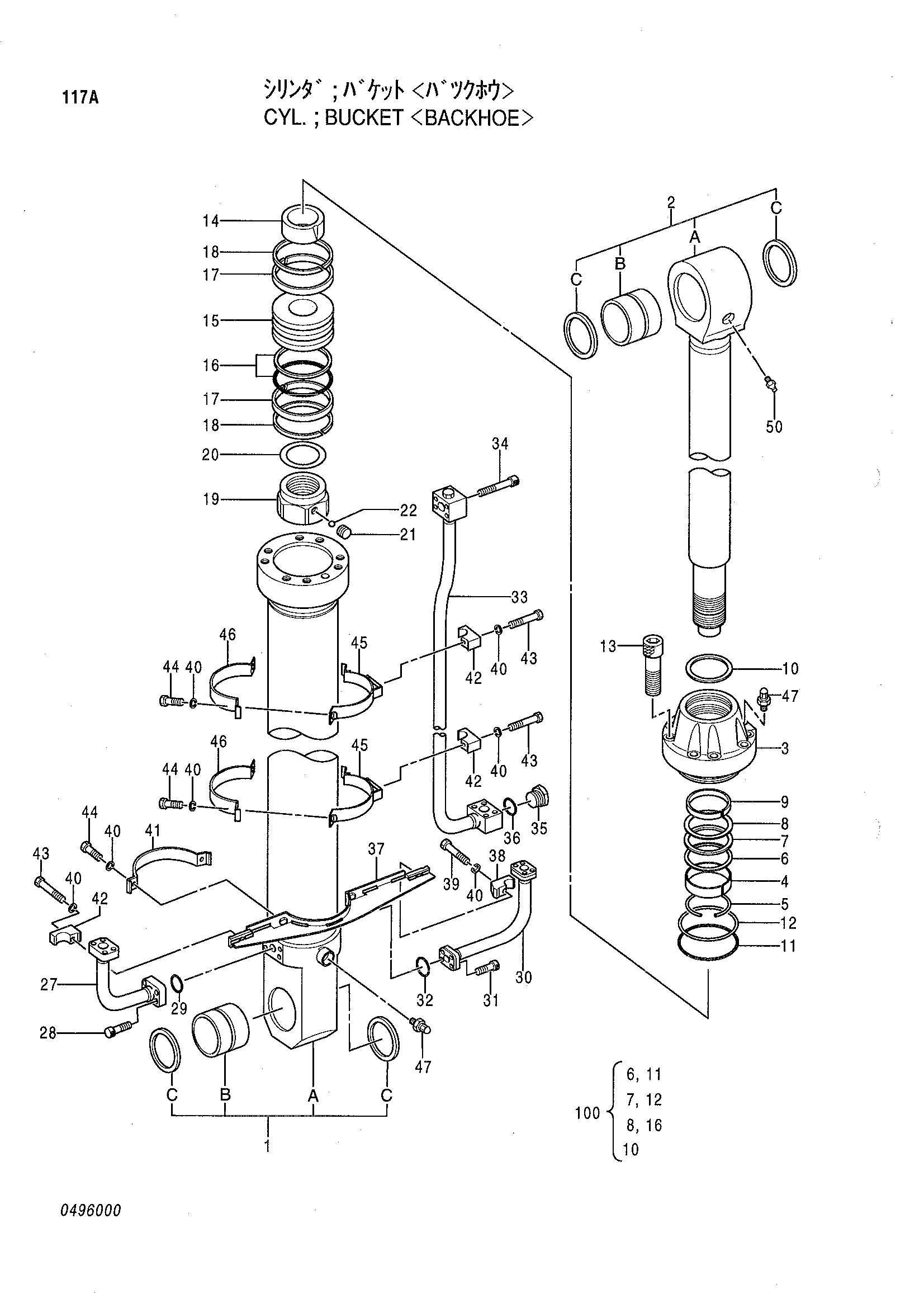

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4255233	Гидроцилиндр ковша	1
1	4335803	Труба гидроцилиндра в сборе	1
1A	0496001	Труба гидроцилиндра	1
1B	0400402	Втулка пальца	1
1C	0400403	Грязесъёмное кольцо	2
2	4317977	Шток поршня в сборе	1
2A	0496002	Шток поршня	1
2B	0400405	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	0496003	Головка гидроцилиндра	1
4	0496004	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Кольцо	1
7	0257507	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0496005	Кольцо	1
10	0257509	Грязесъёмное кольцо	1
11	4007528	Уплотнительное кольцо	1
12	0257604	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0496006	Амортизирующий подшипник	1
15	0496007	Поршень	1
16	0242310	Кольцо уплотнение в сборе	1
17	0496008	Кольцо	2
18	0242312	Кольцо	2
19	0496009	Гайка	1
20	0496010	Регулировочная шайба	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0400410	Трубка	1
28	0400411	Болт с внутренним шестигранником	4
29	0400412	Уплотнительное кольцо	2
30	0400413	Трубка	1
31	0400414	Болт с внутренним шестигранником	4
32	4035037	Уплотнительное кольцо	1
33	0496011	Трубка	1
34	0496012	Болт с внутренним шестигранником	4
35	0349308	Пробка	1
36	992444	Уплотнительное кольцо	1
37	0496013	Лента	1
38	0353016	Хомут трубки	1
39	0254312	Болт	1
40	A590914	Пружинная шайба	10
41	0496014	Лента	1
42	0379917	Хомут трубки	3
43	0379918	Болт	3
44	0379919	Болт	6
45	0496015	Лента	2
46	0496016	Лента	2
47	0237418	Бреедер воздушный	2
50	J75481	Штуцер	1
100	4309996	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
