Обратные трубопроводы (1) — HITACHI EX1100

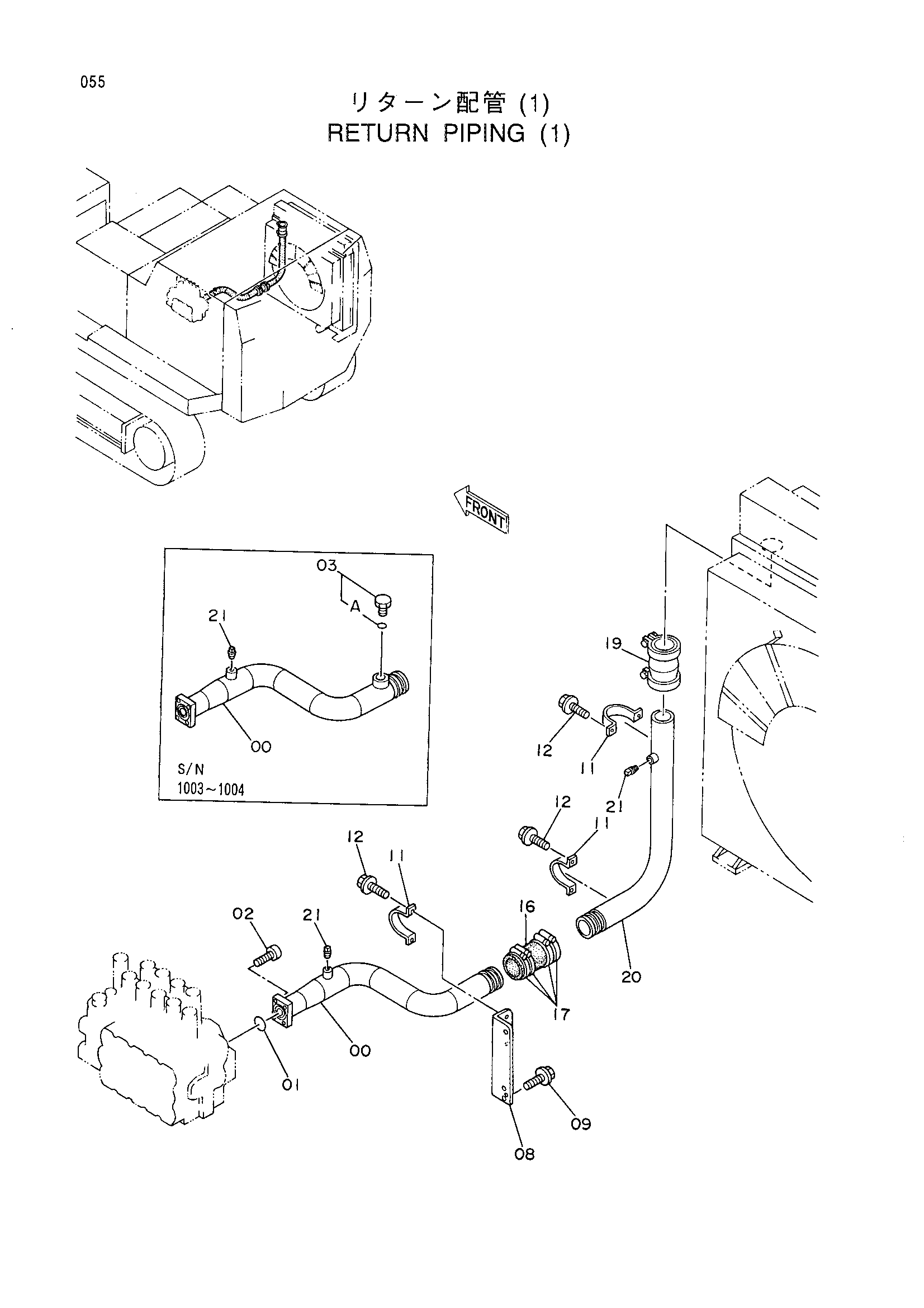

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045259 | Трубка | 1 |
| 01 | A810075 | Уплотнительное кольцо | 1 |
| 02 | M341445 | Болт с внутренним шестигранником | 4 |
| 03 | 4113926 | Пробка | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4244747 | Кронштейн | 1 |
| 09 | J021235 | Болт с шайбой | 2 |
| 11 | 4000909 | Хомут трубки | 3 |
| 12 | J011025 | Болт с шайбой | 6 |
| 16 | 4099119 | Резиновый шланг | 1 |
| 17 | 4152704 замена: 4263765 | Хомут шланга | 4 |
| 17 | 4263765 | Хомут шланга | 4 |
| 19 | 4071215 | Муфта | 1 |
| 20 | 9732772 | Трубка | 1 |
| 21 | 446536 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
