Ковш 3.3 (скальный) <EX1100> [JIS94] — HITACHI EX1100

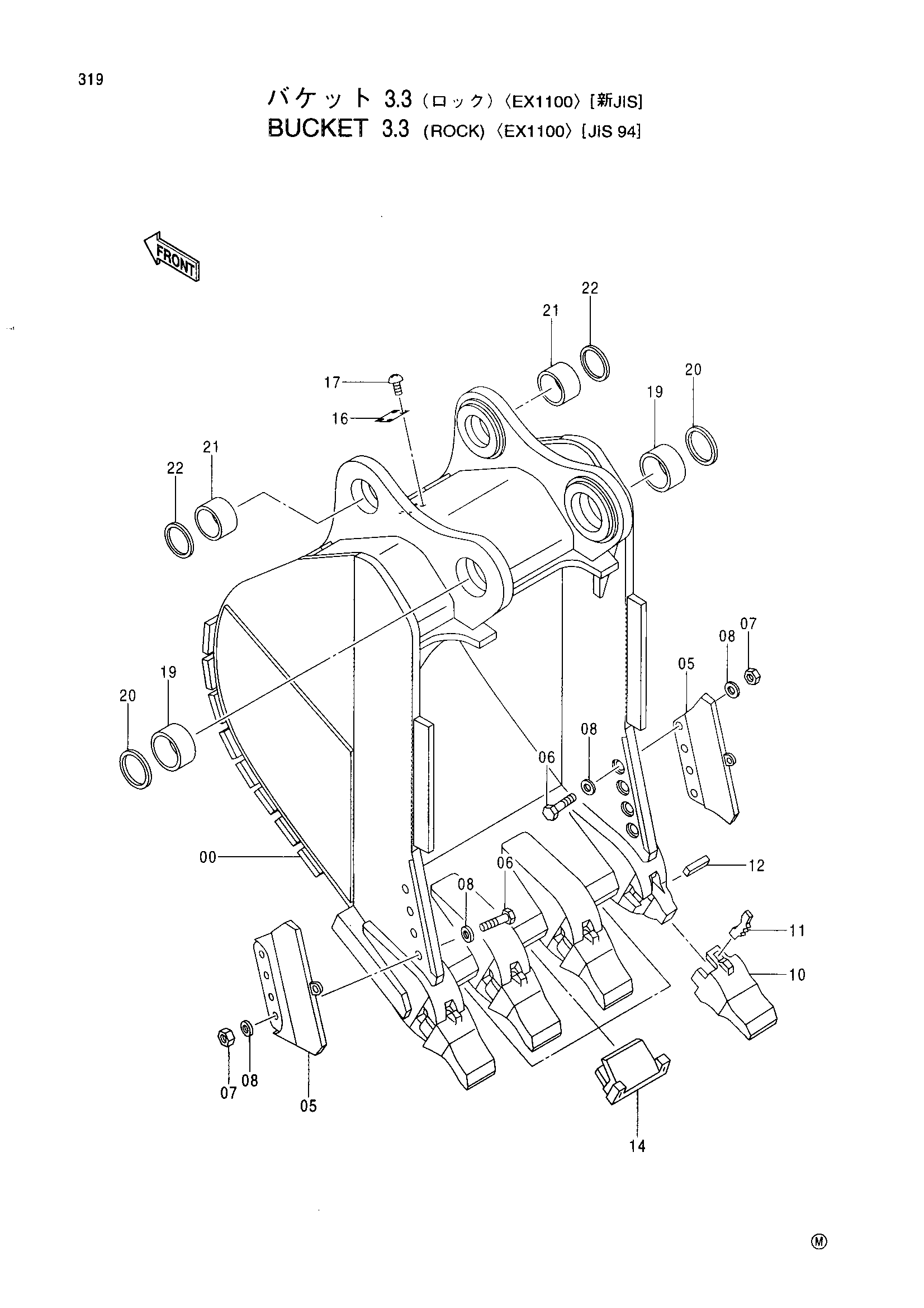

Заводская схема «Ковш 3.3 (скальный) <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 3.3 (скальный) <EX1100> [JIS94] HITACHI EX1100](/catalog-drawings/59/59e0763b-16e6-466b-9c19-3a57c0c31aa8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9164391 | Ковш скальный в сборе | 1 | |
| 00 | 5005660 | Ковш скальный | 1 |
| 05 | 4268986 | Схроуд боковой | 2 |
| 06 | 4275192 | Болт | 8 |
| 07 | 4167193 | Гайка | 8 |
| 08 | 4083438 | Шайба | 16 |
| 10 | 4285001 | Коронка зуба | 4 |
| 11 | 4285003 | Стопорный палец | 4 |
| 12 | 4285002 | Резиновый фиксатор | 4 |
| 14 | 4287252 | Кожух | 3 |
| 16 | 4371561 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4287856 | Втулка | 2 |
| 20 | 4287858 | Пылезащитное уплотнение | 2 |
| 21 | 4287857 | Втулка | 2 |
| 22 | 4287859 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
