Рама — HITACHI EX1100

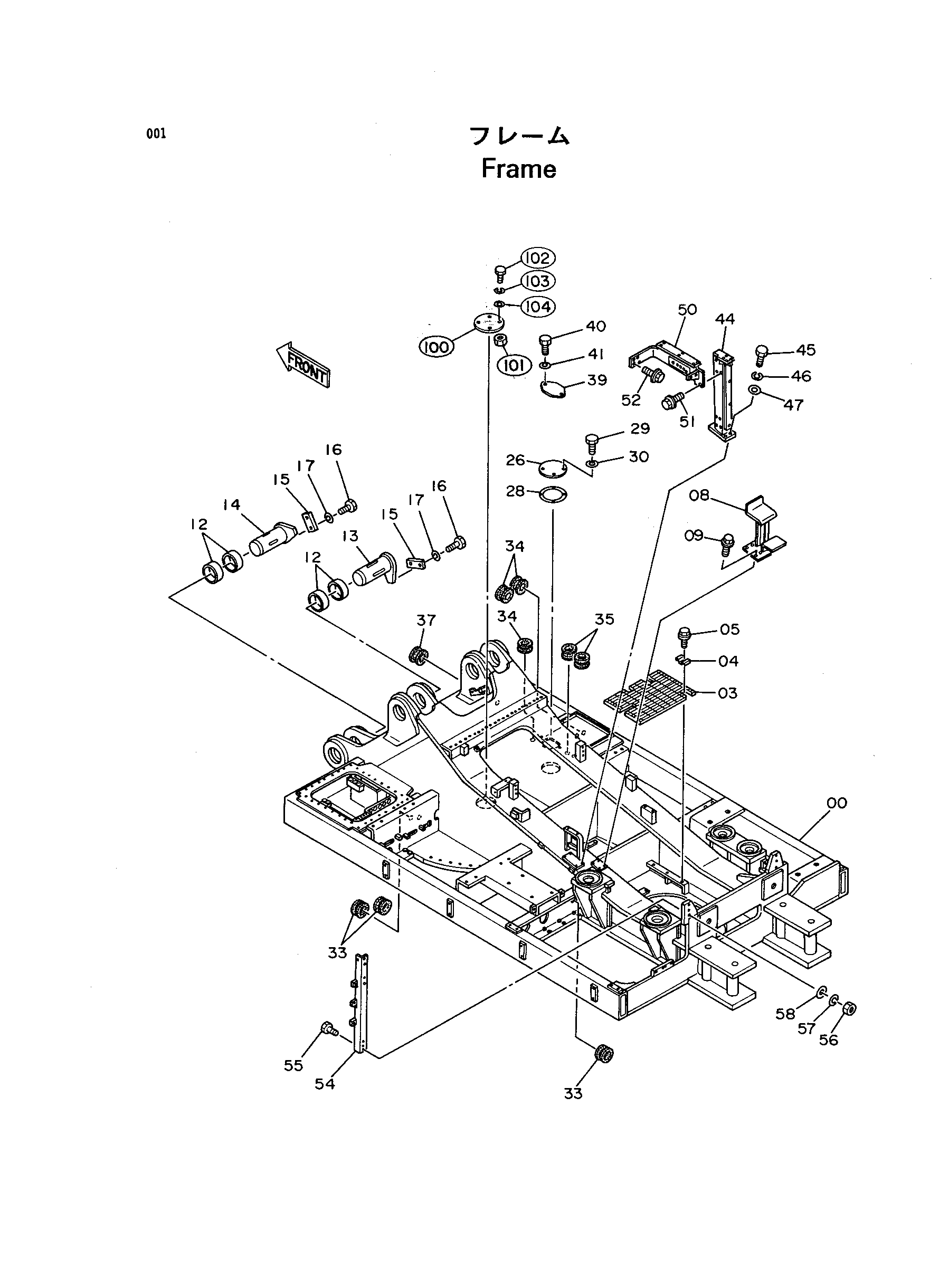

Заводская схема «Рама» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003231 | Рама основной | 1 |
| 03 | 2030193 | Пол | 1 |
| 04 | 4258989 | Зажим | 6 |
| 05 | J020840 | Болт с шайбой | 6 |
| 08 | 7027494 | Кронштейн | 1 |
| 09 | J011225 | Болт с шайбой | 4 |
| 12 | 4244942 | Втулка | 8 |
| 13 | 8045389 | Палец | 2 |
| 14 | 8047280 | Палец | 2 |
| 15 | 4179432 | Пластина | 4 |
| 16 | J912045 | Болт | 8 |
| 17 | A590920 | Пружинная шайба | 8 |
| 26 | 4244769 | Крышка | 1 |
| 28 | 4244768 | Манжета | 1 |
| 29 | J901225 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 33 | 4200176 | Резиновая втулка | 3 |
| 34 | 4184582 | Резиновая втулка | 3 |
| 35 | 4207839 | Резиновая втулка | 2 |
| 37 | 991964 | Резиновая втулка | 1 |
| 39 | 4245356 | Пластина | 1 |
| 40 | J900812 | Болт | 2 |
| 41 | A590908 | Пружинная шайба | 2 |
| 44 | 8050862 | Опора | 1 |
| 45 | J901640 | Болт | 4 |
| 46 | A590916 | Пружинная шайба | 4 |
| 47 | 4114405 | Шайба | 4 |
| 50 | 7026616 | Кронштейн | 1 |
| 51 | J011235 | Болт с шайбой | 4 |
| 52 | J011230 | Болт с шайбой | 4 |
| 54 | 8051023 | Опора | 1 |
| 55 | J901250 | Болт | 3 |
| 56 | J950012 | Гайка | 3 |
| 57 | A590912 | Пружинная шайба | 3 |
| 58 | 4086891 | Шайба | 3 |
| 100 | 4280554 | Крышка | 1 |
| 101 | 4280555 | Ограничитель | 4 |
| 102 | J901020 | Болт | 4 |
| 103 | A590910 | Пружинная шайба | 4 |
| 104 | 4114402 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
