Гидроцилиндр ковша <экскаватор> — HITACHI EX1100

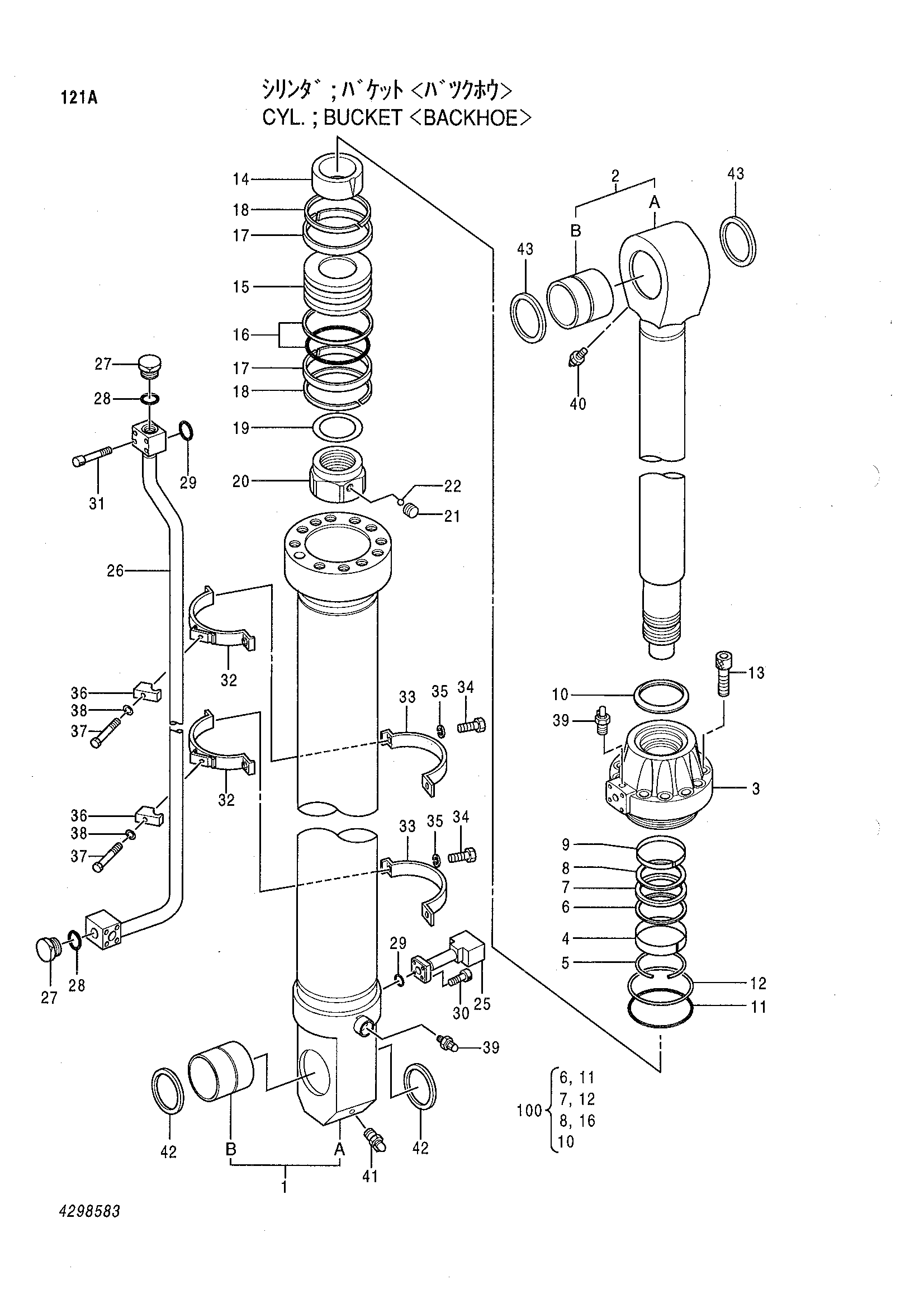

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4298583	Гидроцилиндр ковш	1
1	4256117	Труба гидроцилиндра(с втулка)	1
1A	0380001	Труба гидроцилиндра	1
1B	0379902	Втулка	1
2	4256118	Шток поршня(с втулка)	1
2A	0380002	Шток поршня	1
2B	0380003	Втулка	1
3	0353003	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0353005	Кольцо	1
7	0191405	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0417605	Направляющее кольцо	1
10	0257006	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	0353013	Болт с внутренним шестигранником	8
14	0380005	Амортизирующий подшипник	1
15	0353008	Поршень	1
16	0242510	Уплотнительное кольцо	1
17	0336808	Кольцо	2
18	0242512	Кольцо	2
19	0353010	Регулировочная шайба	1
20	0353009	Гайка	1
21	0353012	Установочный винт	1
22	0353011	Стальной шарик	1
25	0380008	Соединение	1
26	4338665	Трубка	1
27	0379823	Пробка	2
28	985098	Уплотнительное кольцо	2
29	955612	Уплотнительное кольцо	2
30	0158883	Болт с внутренним шестигранником	4
31	0171719	Болт с внутренним шестигранником	4
32	0353017	Лента	2
33	0353018	Лента	2
34	0373421	Болт	4
35	0325913	Шайба	4
36	0353016	Хомут трубки	2
37	0254312	Болт	2
38	A590914	Пружинная шайба	2
39	0237418	Бреедер воздушный	2
40	J75481	Штуцер	1
41	0380010	Штуцер	1
42	4251767	Грязесъёмное кольцо	2
43	4251753	Грязесъёмное кольцо	2
100	4256119	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
