Пилотные гидролинии (насос) 2 — HITACHI EX1100

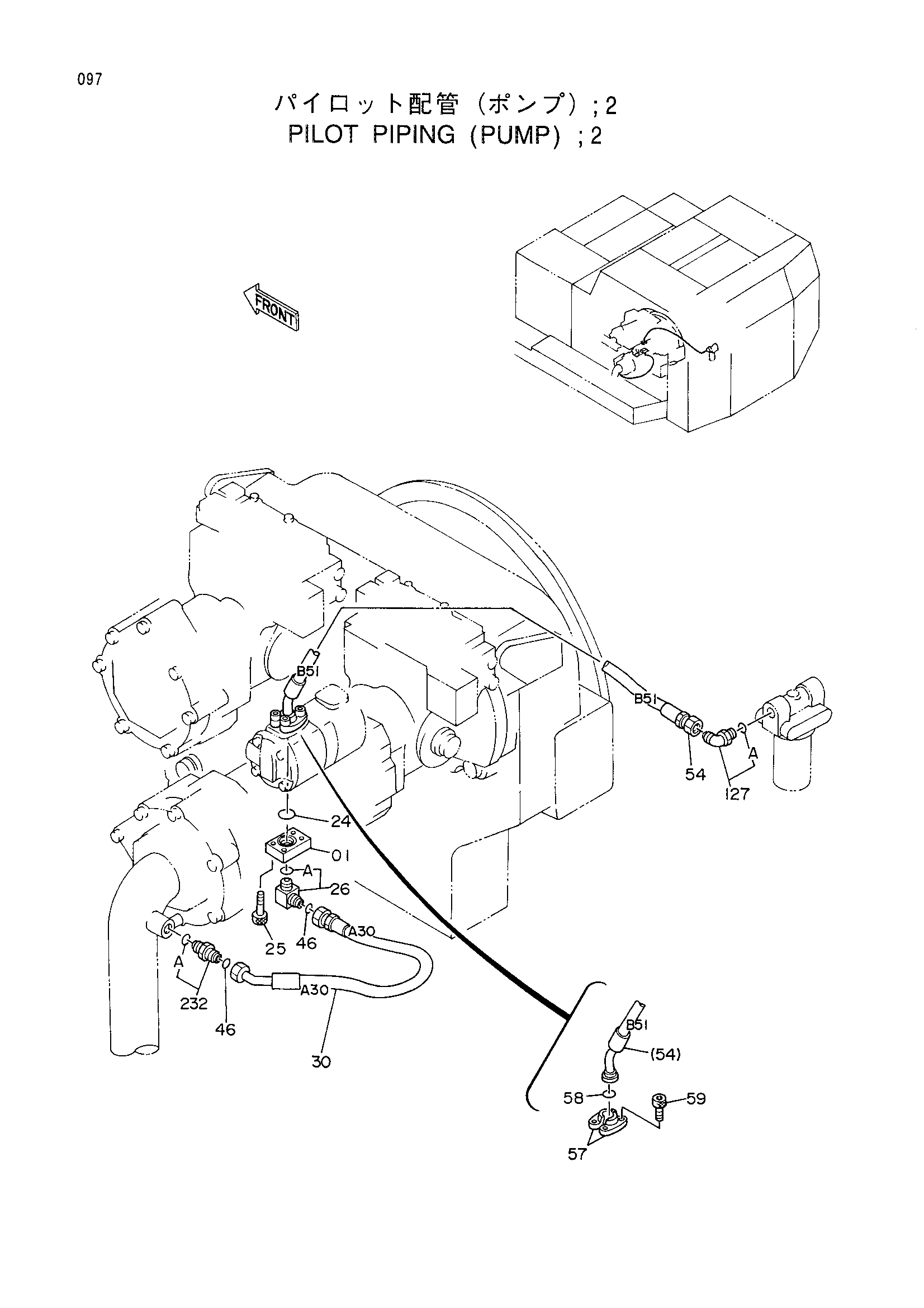

Заводская схема «Пилотные гидролинии (насос) 2» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3047620 | Фланец | 1 |
| 24 | A811035 | Уплотнительное кольцо | 1 |
| 25 | 4085413 | Болт с внутренним шестигранником | 4 |
| 26 | 4157562 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4274951 | Шланг | 1 |
| 46 | 4187308 | Уплотнительное кольцо | 2 |
| 54 | 4275165 | Шланг | 1 |
| 57 | 986910 | Разъёмный фланец | 2 |
| 58 | 971489 | Уплотнительное кольцо | 1 |
| 59 | 4085413 | Болт с внутренним шестигранником | 4 |
| 127 | 4190246 | Угловой штуцер | 1 |
| 127A | 4506418 | Уплотнительное кольцо | 1 |
| 232 | 4189619 | Адаптер | 1 |
| 232A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
