Пилотные гидролинии (C/V) 3 — HITACHI EX1100

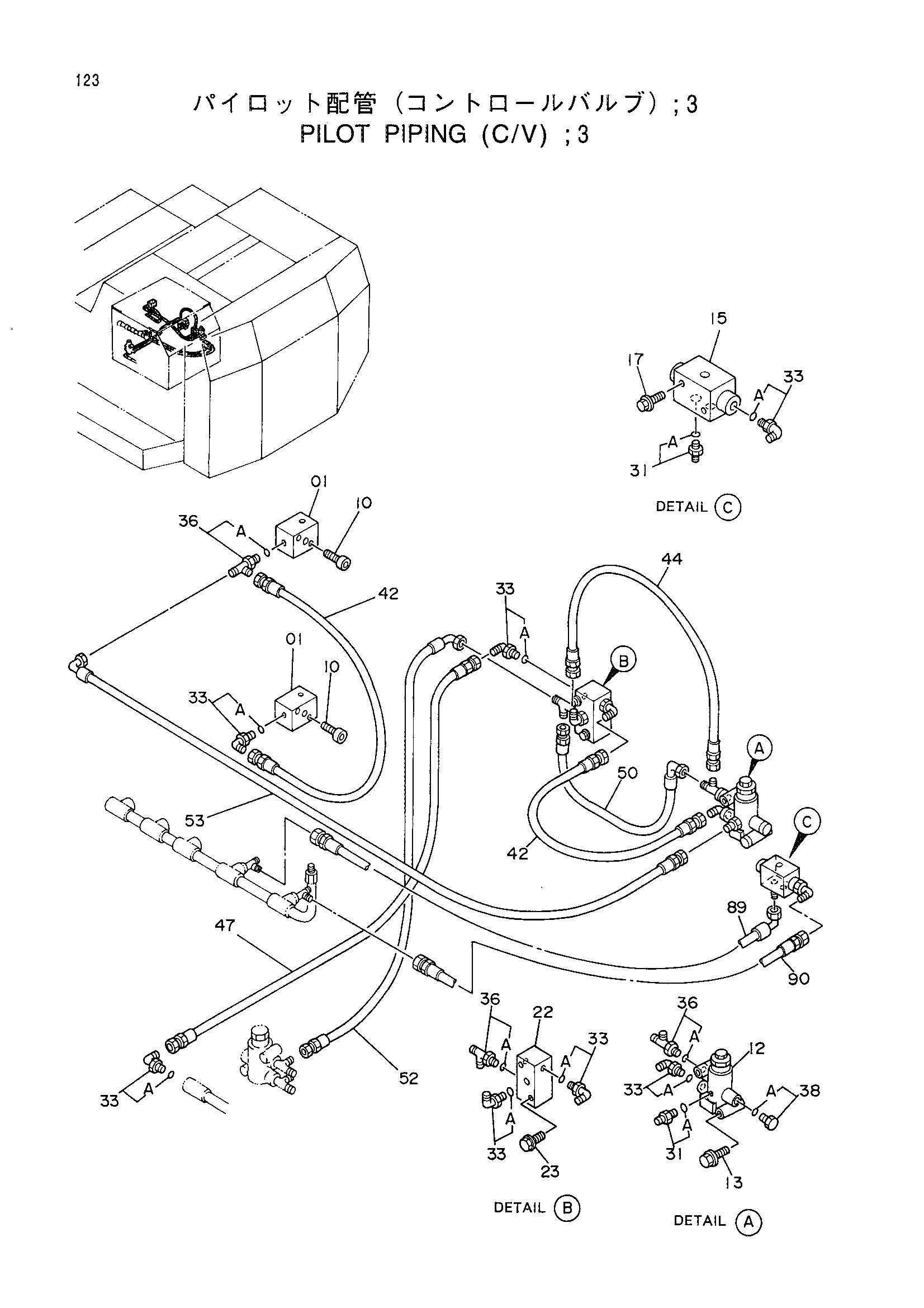

Заводская схема «Пилотные гидролинии (C/V) 3» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195759 | Челночный клапан | 2 |
| 10 | M341050 | Болт с внутренним шестигранником | 4 |
| 12 | 4210647 | Электромагнитный клапан | 1 |
| 13 | J010865 | Болт с шайбой | 2 |
| 15 | 4231794 замена: 4339240 | Клапан | 1 |
| 15 | 4339240 | Клапан | 1 |
| 17 | J010650 | Болт с шайбой | 2 |
| 22 | 4187565 замена: 4272850 | Клапан | 1 |
| 22 | 4272850 | Клапан | 1 |
| 23 | J011065 | Болт с шайбой | 2 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 7 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4275075 замена: 4364557 | Нейлоновый шланг (D42) | 2 |
| 42 | 4364557 | Шланг (D42) | 2 |
| 44 | 4275077 замена: 4364559 | Нейлоновый шланг (D44) | 1 |
| 44 | 4364559 | Шланг (D44) | 1 |
| 47 | 4275080 замена: 4364562 | Нейлоновый шланг (D47) | 1 |
| 47 | 4364562 | Шланг (D47) | 1 |
| 50 | 4275083 замена: 4364565 | Нейлоновый шланг (D50) | 1 |
| 50 | 4364565 | Шланг (D50) | 1 |
| 52 | 4275085 замена: 4364567 | Нейлоновый шланг (D52) | 1 |
| 52 | 4364567 | Шланг (D52) | 1 |
| 53 | 4275086 замена: 4364568 | Нейлоновый шланг (D53) | 1 |
| 53 | 4364568 | Шланг (D53) | 1 |
| 89 | 4287228 замена: 4364575 | Нейлоновый шланг (D89) | 1 |
| 89 | 4364575 | Шланг (D89) | 1 |
| 90 | 4287229 замена: 4364576 | Нейлоновый шланг (D90) | 1 |
| 90 | 4364576 | Шланг (D90) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
