Гидроцилиндр. разгрузка <погрузчик> — HITACHI EX1100

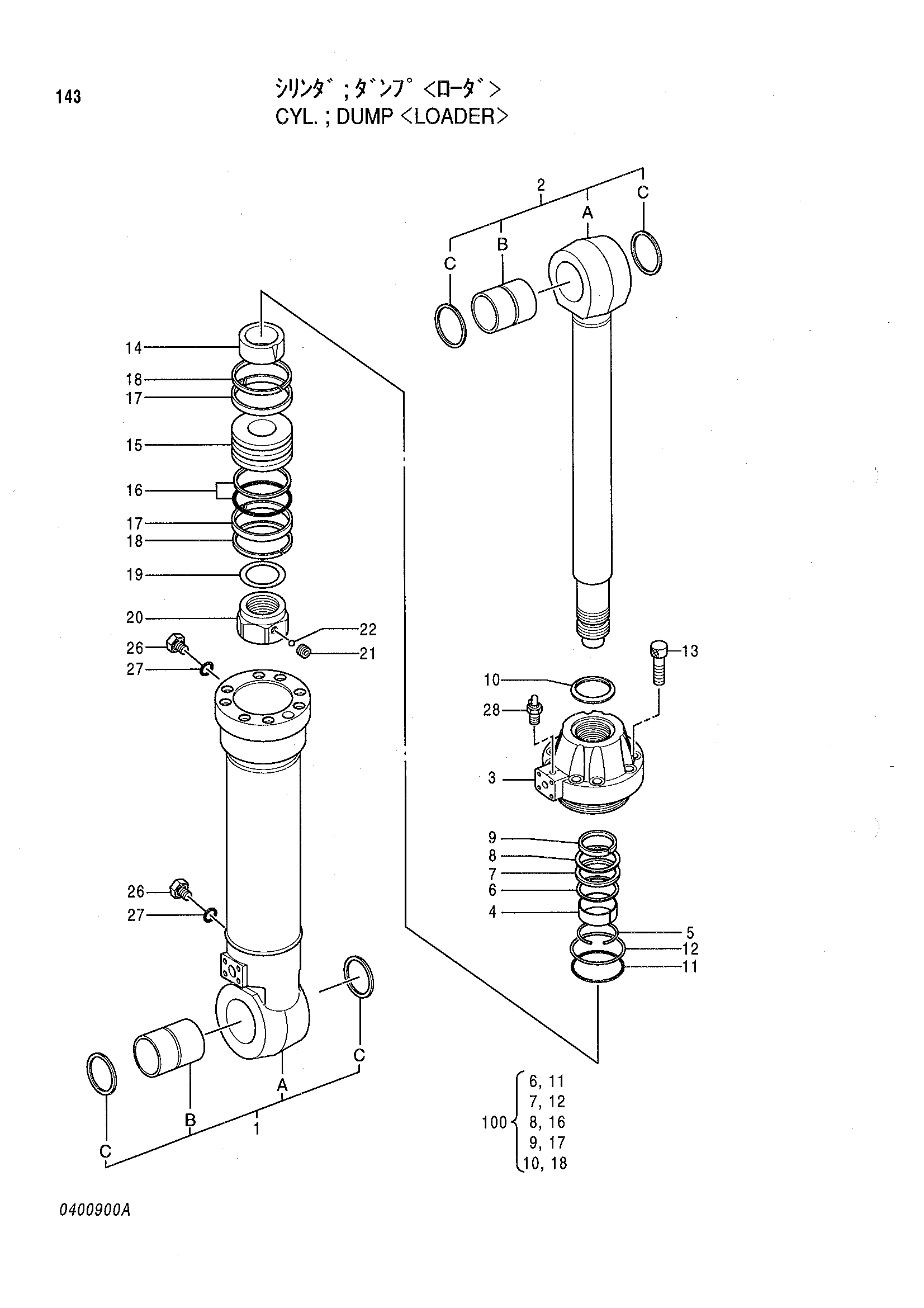

Заводская схема «Гидроцилиндр. разгрузка <погрузчик>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243468 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 4278068 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400901 | Труба гидроцилиндра | 1 |
| 1B | 0237404 | Втулка пальца | 1 |
| 1C | 0400902 | Грязесъёмное кольцо | 2 |
| 2 | 4278069 | Шток поршня в сборе | 1 |
| 2A | 0400903 | Шток поршня | 1 |
| 2B | 0400904 | Втулка пальца | 1 |
| 2C | 0400902 | Грязесъёмное кольцо | 2 |
| 3 | 0400905 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0309005 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0309006 | Кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | 4031027 | Уплотнительное кольцо | 1 |
| 12 | 0208508 | Опорное кольцо | 1 |
| 13 | 0351004 | Болт с внутренним шестигранником | 8 |
| 14 | 0400906 | Амортизирующий подшипник | 1 |
| 15 | 0400907 | Поршень | 1 |
| 16 | 0224106 | Кольцо уплотнение в сборе | 1 |
| 17 | 0400908 | Кольцо | 2 |
| 18 | 0224108 | Направляющее кольцо | 2 |
| 19 | 0400909 | Регулировочная шайба | 1 |
| 20 | 0400910 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 26 | 0242508 | Пробка | 2 |
| 27 | 4506418 | Уплотнительное кольцо | 2 |
| 28 | 0237418 | Бреедер воздушный | 1 |
| 100 | 4378931 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
