Реле панель — HITACHI EX1100

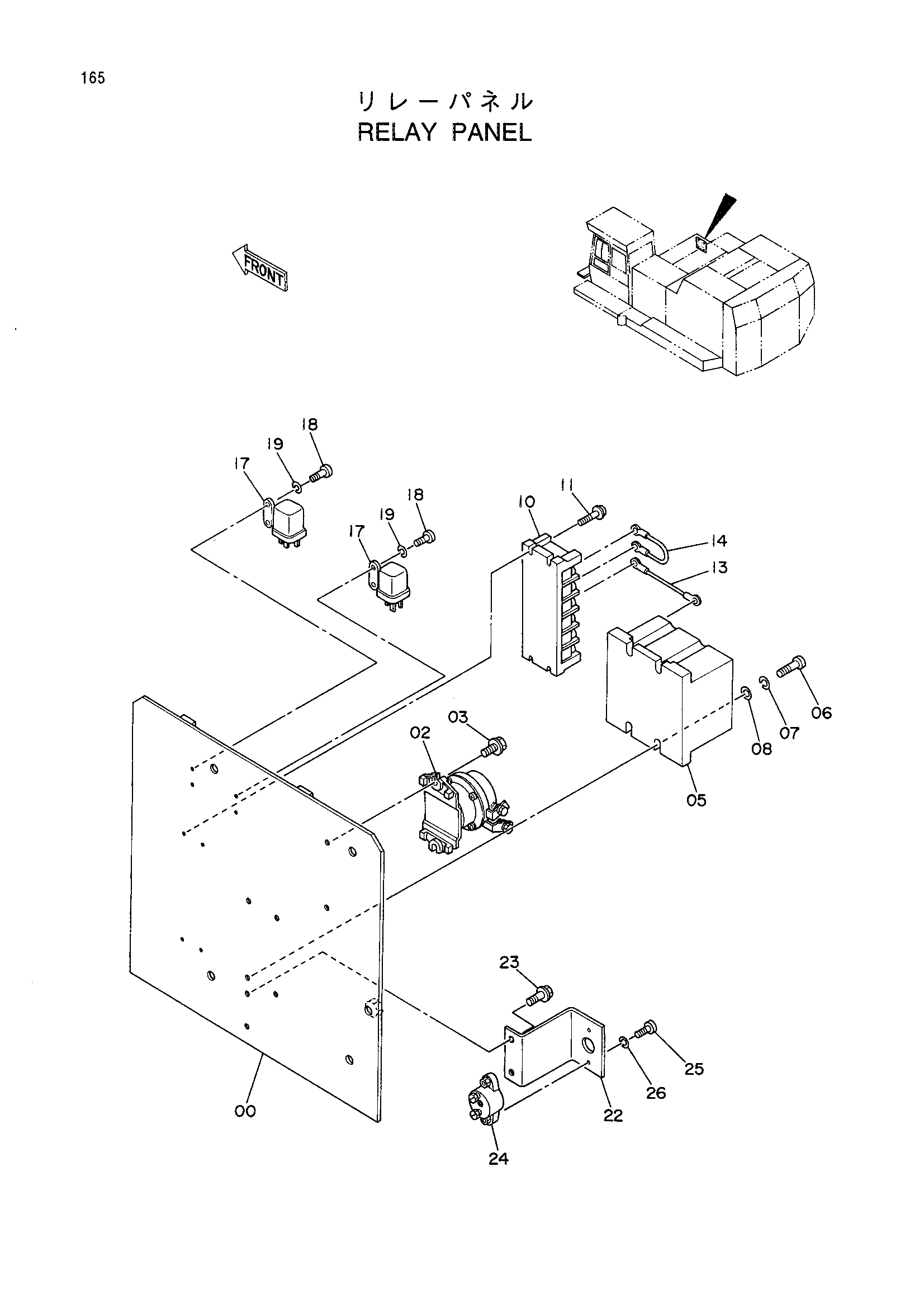

Заводская схема «Реле панель» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024306 | Панель | 1 |
| 02 | 4031771 | Реле аккумулятор | 1 |
| 03 | J020825 | Болт с шайбой | 2 |
| 05 | 4244780 | Клемма | 1 |
| 06 | M430835 | Винт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 10 | 4244857 | Клемма | 1 |
| 11 | J460525 | Винт с шайбой | 4 |
| 13 | 4244856 | Фусибле-линк | 3 |
| 14 | 4244855 | Фусибле-линк | 1 |
| 17 | 4038459 замена: 4357037 | Реле хоурметер | 2 |
| 17 | 4357037 | Реле(передний: нагрузка разгрузка реле)(задний: сафе | 2 |
| 18 | M430510 | Винт | 4 |
| 19 | A590905 | Пружинная шайба | 4 |
| 22 | 4275239 | Кронштейн | 1 |
| 23 | J010814 | Болт с шайбой | 2 |
| 24 | 4221047 | Выключатель гидромолот | 1 |
| 25 | 4221280 | Винт | 2 |
| 26 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
