Гидроцилиндр ковша <экскаватор> — HITACHI EX1100

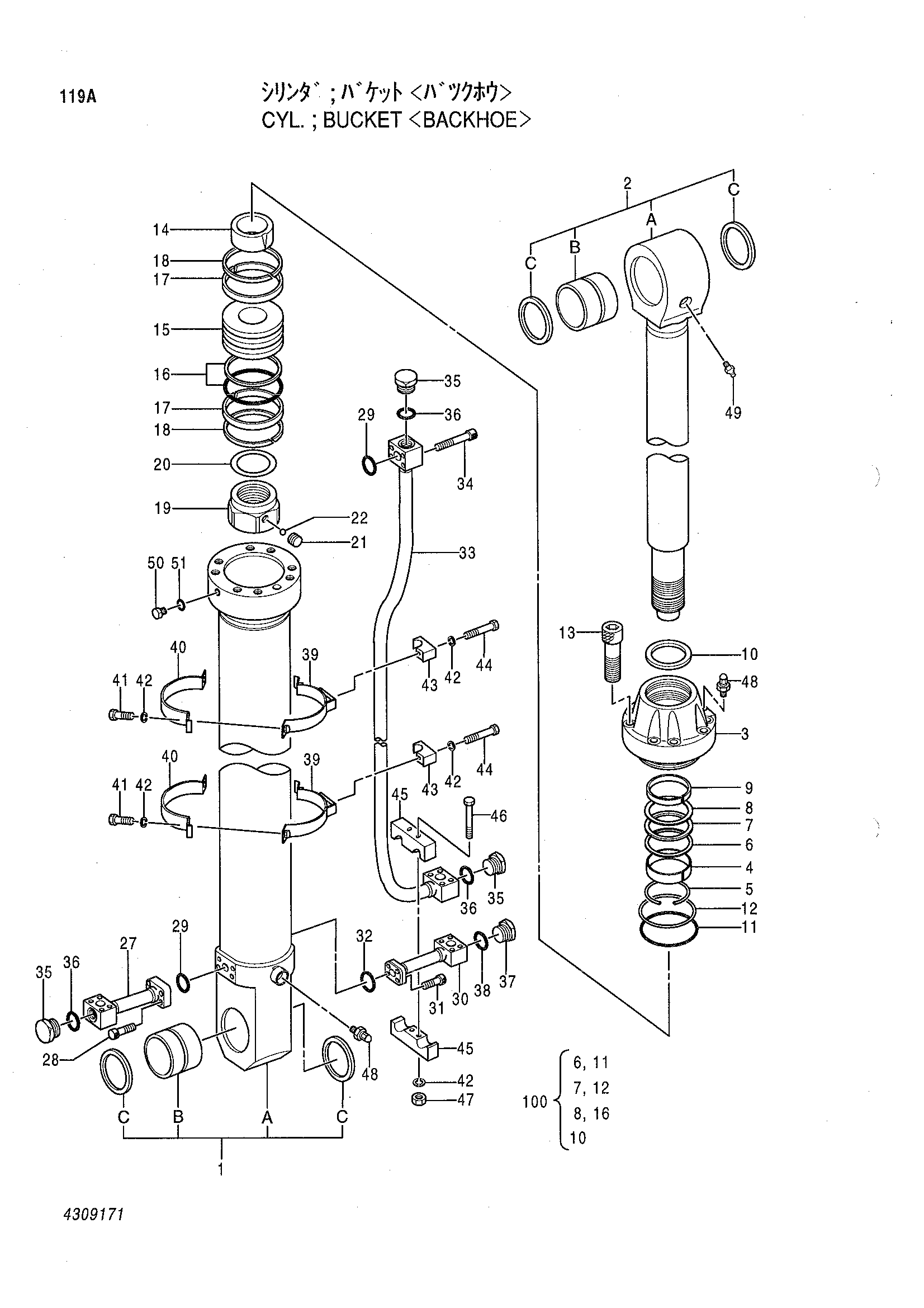

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4309171	Гидроцилиндр ковша	1
1	4278059	Труба гидроцилиндра в сборе	1
1A	0400401	Труба гидроцилиндра	1
1B	0400402	Втулка пальца	1
1C	0400403	Грязесъёмное кольцо	2
2	4278060	Шток поршня в сборе	1
2A	0400404	Шток поршня	1
2B	0400405	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	0400407	Головка гидроцилиндра	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0400205	Кольцо	1
7	4105385	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0400408	Кольцо	1
10	0242306	Грязесъёмное кольцо	1
11	4140490	Уплотнительное кольцо	1
12	0400207	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0400409	Амортизирующий подшипник	1
15	0400209	Поршень	1
16	0400210	Кольцо уплотнение в сборе	1
17	0400211	Кольцо	2
18	0400212	Кольцо	2
19	0400214	Гайка	1
20	0400213	Регулировочная шайба	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	4335861	Трубка	1
28	0400411	Болт с внутренним шестигранником	4
29	0400412	Уплотнительное кольцо	2
30	4335860	Трубка	1
31	0400414	Болт с внутренним шестигранником	4
32	4035037	Уплотнительное кольцо	1
33	4335858	Трубка	1
34	0400416	Болт с внутренним шестигранником	4
35	0349308	Пробка	3
36	992444	Уплотнительное кольцо	3
37	0379823	Пробка	1
38	985098	Уплотнительное кольцо	1
39	0400419	Лента	2
40	0400420	Лента	2
41	0379919	Болт	4
42	A590914	Пружинная шайба	8
43	0379917	Хомут трубки	2
44	0379918	Болт	2
45	4335862	Хомут трубки	2
46	4335863	Болт	2
47	0443010	Гайка	2
48	0237418	Воздушный клапан	2
49	J75481	Штуцер	1
50	0242508	Пробка	1
51	4506418	Уплотнительное кольцо	1
100	4278395	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
