Воздушный трубопроводы — HITACHI EX1100

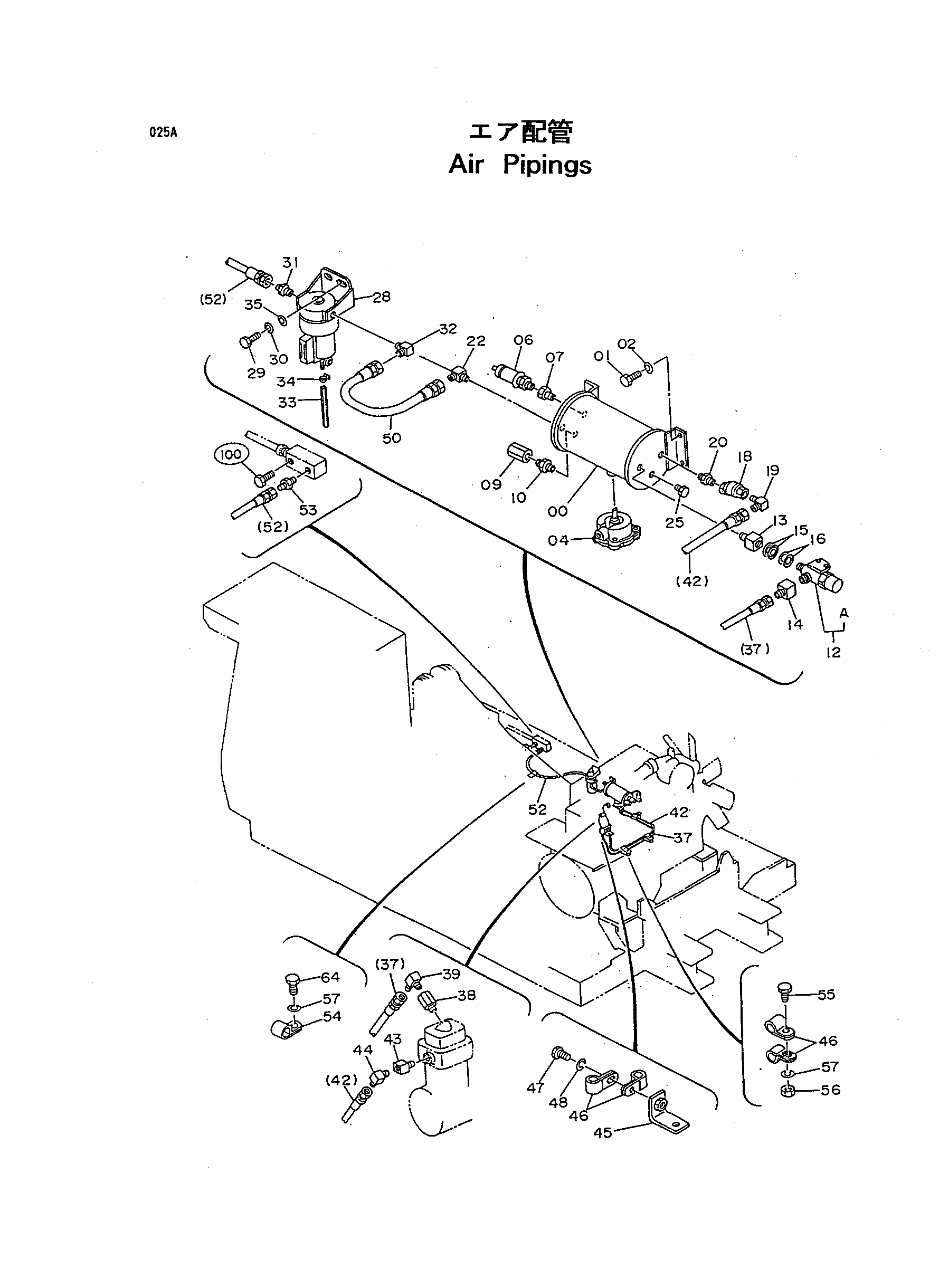

Заводская схема «Воздушный трубопроводы» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8501883 | Бак воздушный | 1 |
| 01 | J901022 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 969205 | Клапан | 1 |
| 06 | 986952 | Клапан защитный | 1 |
| 07 | 94-1601 | Переходник | 1 |
| 09 | 94-4026 | Кран | 1 |
| 10 | 94-1901 | Адаптер | 1 |
| 12 | 4125684 | Регулятор | 1 |
| 12A | 4125693 | Фильтр | 1 |
| 13 | 499820 | Адаптер | 1 |
| 14 | 4274904 | Адаптер | 1 |
| 15 | 984219 | Уплотнение шайба 20 | 2 |
| 16 | 4503857 | Регулировочная шайба | 2 |
| 18 | 986953 | Обратный клапан | 1 |
| 19 | 4204116 | Угловой штуцер | 1 |
| 20 | 94-1702 | Адаптер | 1 |
| 22 | 4154657 | Угловой штуцер | 1 |
| 25 | 447483 | Пробка | 1 |
| 28 | 4275332 | Фильтр воздушный | 1 |
| 29 | J900614 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | 4154652 | Адаптер | 1 |
| 32 | 4154657 | Угловой штуцер | 1 |
| 33 | 4274906 | Виниловый шланг | 1 |
| 34 | 4508575 | Хомут шланга | 1 |
| 35 | A590106 | Плоская шайба | 2 |
| 37 | 4250871 | Шланг | 1 |
| 38 | 4089531 | Адаптер | 1 |
| 39 | 4154657 | Угловой штуцер | 1 |
| 42 | 4281192 | Воздушный шланг | 1 |
| 43 | 4174336 | Адаптер | 1 |
| 44 | 94-1403 | Угловой штуцер | 1 |
| 45 | 9736919 | Кронштейн | 1 |
| 46 | 4190273 | Зажим | 8 |
| 47 | J901020 | Болт | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 50 | 4269834 | Шланг | 1 |
| 52 | 4249355 | Шланг | 1 |
| 53 | 4154652 | Адаптер | 1 |
| 54 | 4190273 | Зажим | 1 |
| 55 | J901030 | Болт | 3 |
| 56 | J950010 | Гайка | 3 |
| 57 | A590910 | Пружинная шайба | 4 |
| 64 | J901016 | Болт | 1 |
| 100 | 450503 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
