Каталог запчастей HITACHI

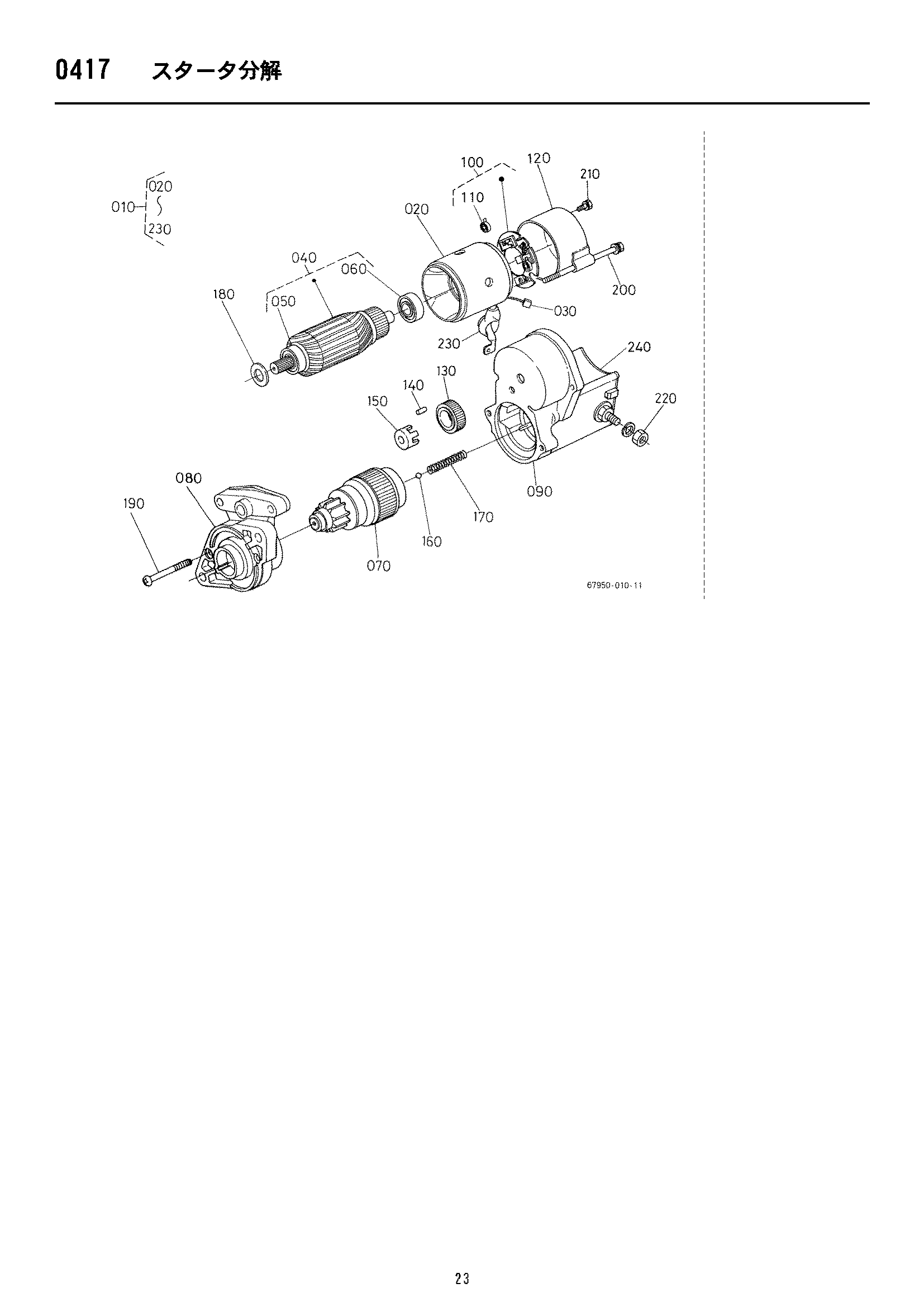

Схема 0417 — HITACHI EX10U-1B
Заводская схема «Схема 0417» для HITACHI EX10U-1B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 15504-6301-0 | 1 | |
| 020 | 15501-6308-0 | 1 | |
| 030 | 15501-6337-0 | 2 | |
| 040 | 15501-6307-0 | 1 | |
| 050 | 15504-6350-0 | 1 | |
| 060 | 15504-6353-0 | 1 | |
| 070 | 15504-6304-0 | 1 | |
| 080 | 15504-6303-0 | 1 | |
| 090 | 15881-6302-0 | 1 | |
| 100 | 15501-6338-0 | 1 | |
| 110 | 15401-6339-0 | 4 | |
| 120 | 15501-6320-0 | 1 | |
| 130 | 15401-6327-0 | 1 | |
| 140 | 19212-6310-0 | 5 | |
| 150 | 19212-6311-0 | 1 | |
| 160 | 19212-9713-0 | 1 | |
| 170 | 19212-6312-0 | 1 | |
| 180 | 15501-9667-0 | 1 | |
| 190 | 15501-9331-0 | 2 | |
| 200 | 15501-6332-0 | 2 | |
| 210 | 15501-9102-0 | 2 | |
| 220 | 13963-9201-0 | 1 | |
| 230 | 15504-6312-0 | 1 | |
| 240 | 16271-9805-0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX10U-1B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
