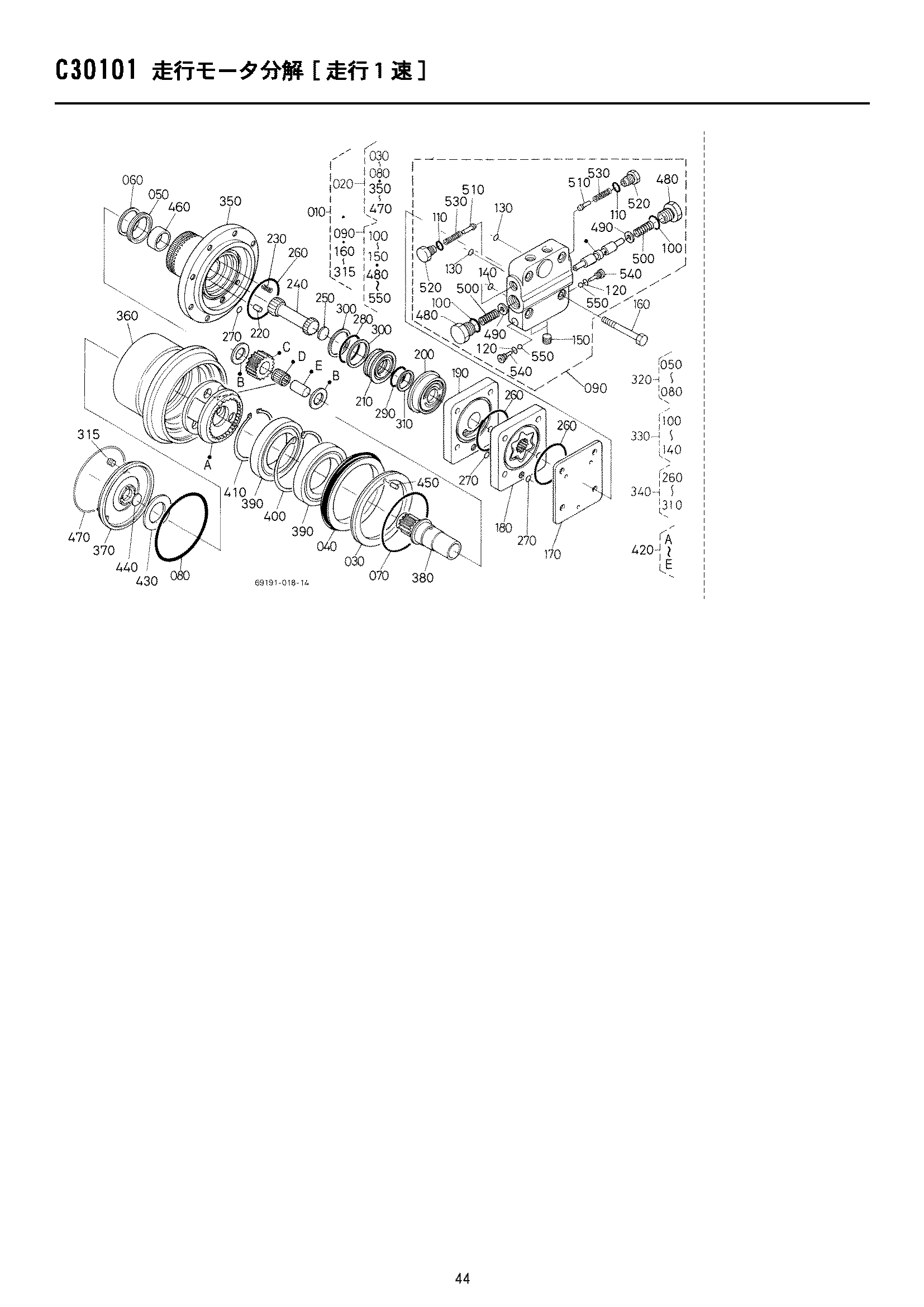

Схема C30101 — HITACHI EX10U-1B

Заводская схема «Схема C30101» для HITACHI EX10U-1B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Кол.
010	RA111-6129-2	2
020	RA111-7020-2	2
020	RA121-7020-0	2
030	69191-7021-0	2
040	69191-7022-0	2
050	RA011-7023-0	2
050	69191-7023-0	2
060	69191-7024-0	2
070	69191-7025-0	2
080	69191-7026-0	2
090	RA111-7027-2	2
100	69191-7028-0	4
110	69191-7029-0	4
120	69191-7031-0	4
130	69191-7032-0	4
140	69191-7033-0	2
150	69191-7034-0	4
160	RA111-7035-0	8
170	RA111-7036-0	2
180	RA111-7037-0	2
190	RA111-7038-0	2
200	RA111-7039-0	2
210	RA111-7041-0	2
220	69191-7042-0	4
230	69191-7043-0	4
240	69191-7044-0	2
250	69191-7045-0	4
260	69191-7046-0	6
270	69191-7047-0	6
280	69191-7048-0	2
290	69191-7049-0	2
300	69191-7051-0	4
310	69191-7052-0	2
315	69191-7055-0	4
320	RA011-7030-0	2
320	69191-7030-0	2
330	69191-7040-0	2
340	69191-7050-0	2
350	RA121-7021-0	2
360	RA121-7022-0	2
370	RA121-7023-0	2
380	RA121-7024-0	2
390	RA121-7025-0	4
400	RA121-7026-0	2
410	RA121-7027-0	2
420	RA121-7028-0	2
430	RA121-7029-0	2
440	RA121-7031-0	2
450	RA121-7032-0	2
460	RA121-7033-0	2
470	RA121-7034-0	2
480	RA121-7035-0	4
490	RA121-7036-0	4
500	RA121-7037-0	4
510	RA121-7038-0	4
520	RA121-7039-0	4
530	RA121-7041-0	4
540	RA121-7042-0	4
550	RA121-7043-0	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX10U-1B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
