Крыло <дополнительное оборудование> — HITACHI EX100WD-3C

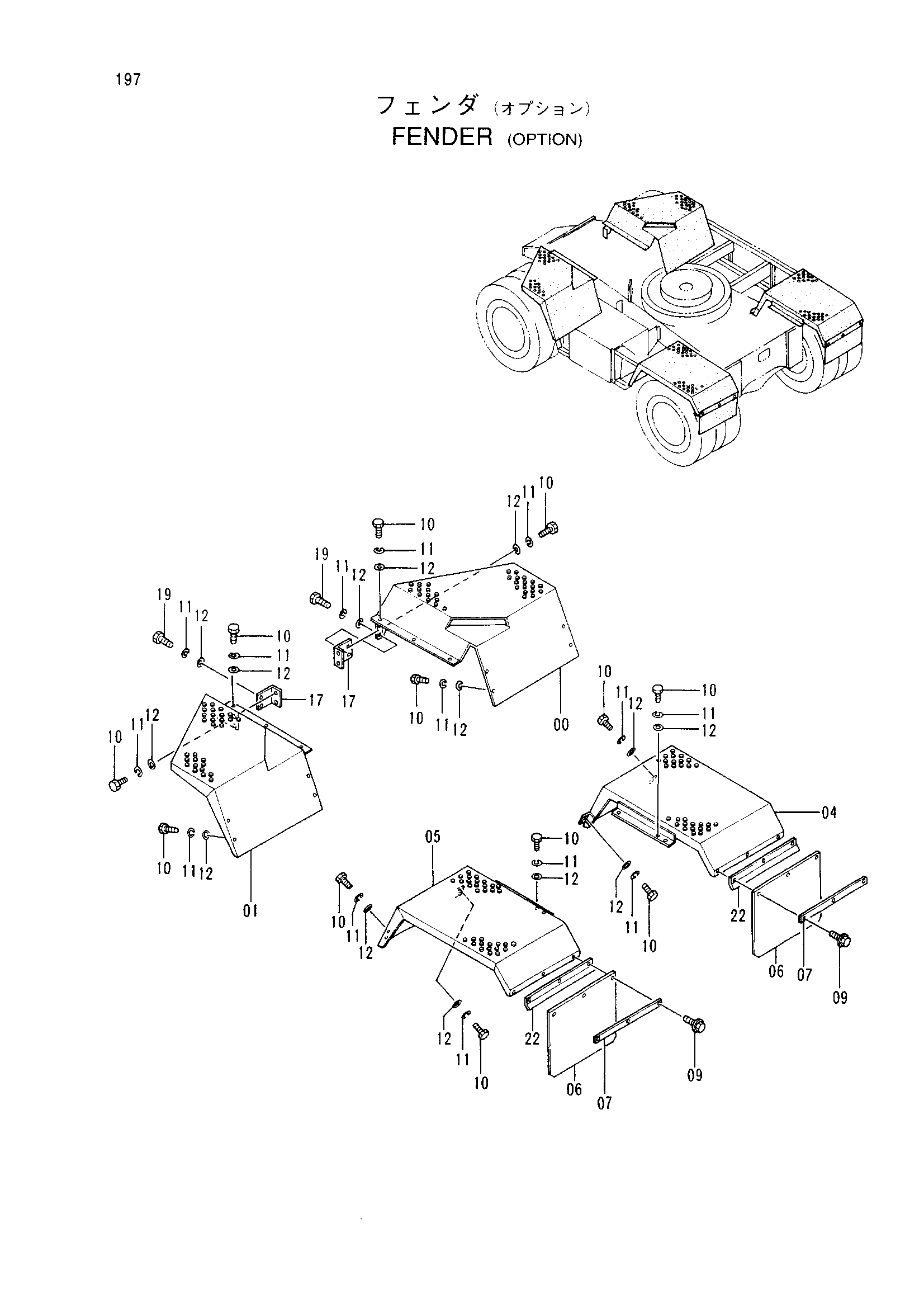

Заводская схема «Крыло <дополнительное оборудование>» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6014243	Крыло(правый)	1
01	6014245	Крыло(левый)	1
04	6011708	Крыло	1
05	6011711	Крыло	1
06	4334271	Крышка	2
07	4273346	Опора	2
09	J011025	Болт с шайбой	6
10	J901225	Болт	30
11	A590912	Пружинная шайба	34
12	449490	Плоская шайба	34
17	8054155	Кронштейн	2
19	J901235	Болт	4
22	4334289	Опора	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
