Пилотный трубопроводы (4-2) — HITACHI EX100WD-3C

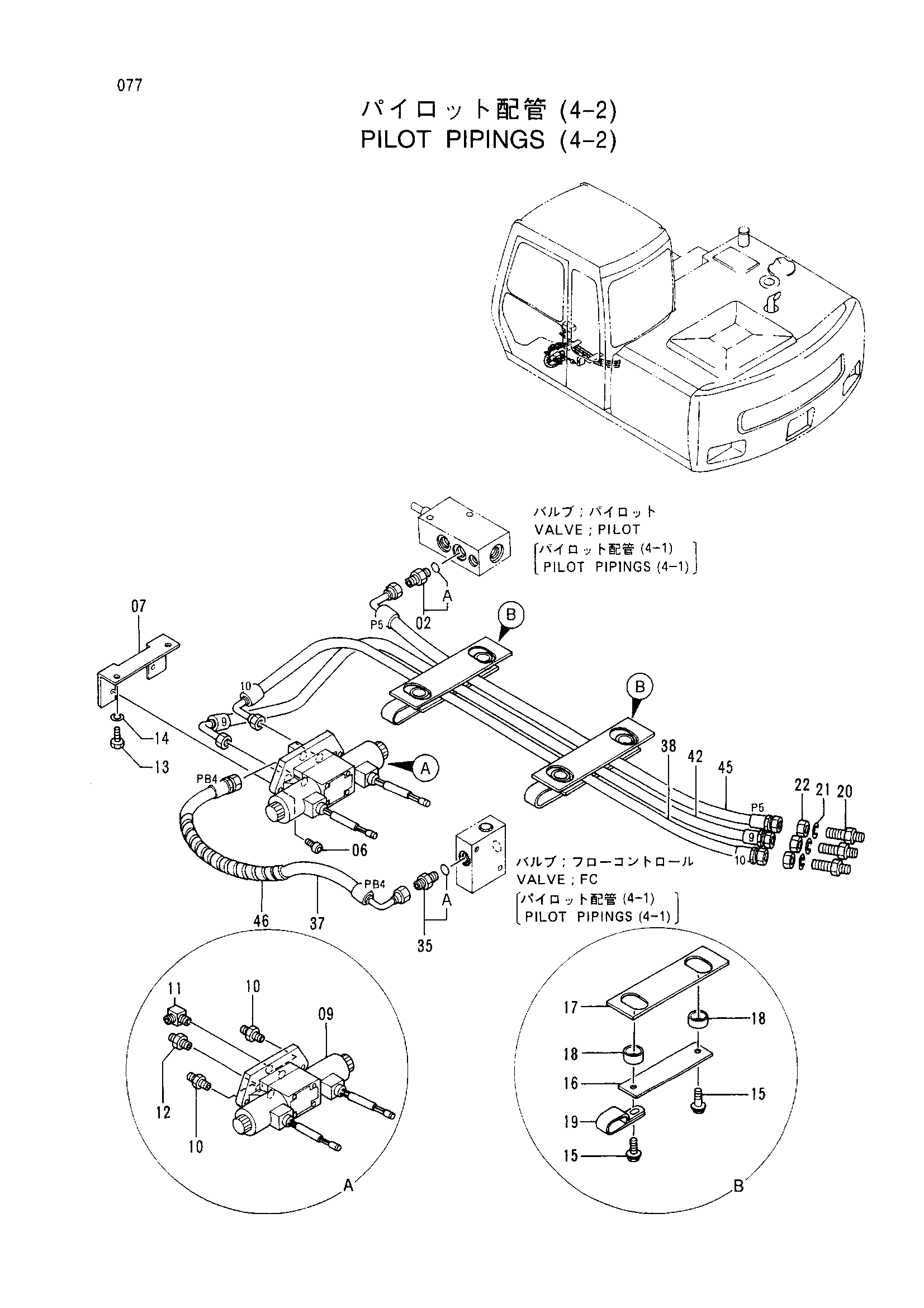

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4261938 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | M340616 | Болт с внутренним шестигранником | 2 |
| 07 | 4266084 | Кронштейн | 1 |
| 09 | 4350150 | Электромагнитный клапан | 1 |
| 10 | 4215650 | Адаптер | 2 |
| 11 | 4154657 | Угловой штуцер | 1 |
| 12 | 4215649 | Адаптер | 1 |
| 13 | J901020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J021020 | Болт с шайбой | 4 |
| 16 | 9737039 | Пластина | 2 |
| 17 | 4282038 | Пластина | 2 |
| 18 | 4270773 | Кольцо | 4 |
| 19 | 4190266 | Зажим | 2 |
| 20 | 4202532 | Адаптер | 3 |
| 21 | A590916 | Пружинная шайба | 3 |
| 22 | 4202531 | Гайка | 3 |
| 35 | 4200466 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4285061 | Нейлоновый шланг (PB4) | 1 |
| 38 | 4285062 | Нейлоновый шланг (10) | 1 |
| 42 | 4281758 | Нейлоновый шланг (9) | 1 |
| 45 | 4323028 | Шланг (P5) | 1 |
| 46 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
