Электрооборудование (4-2) — HITACHI EX100WD-3C

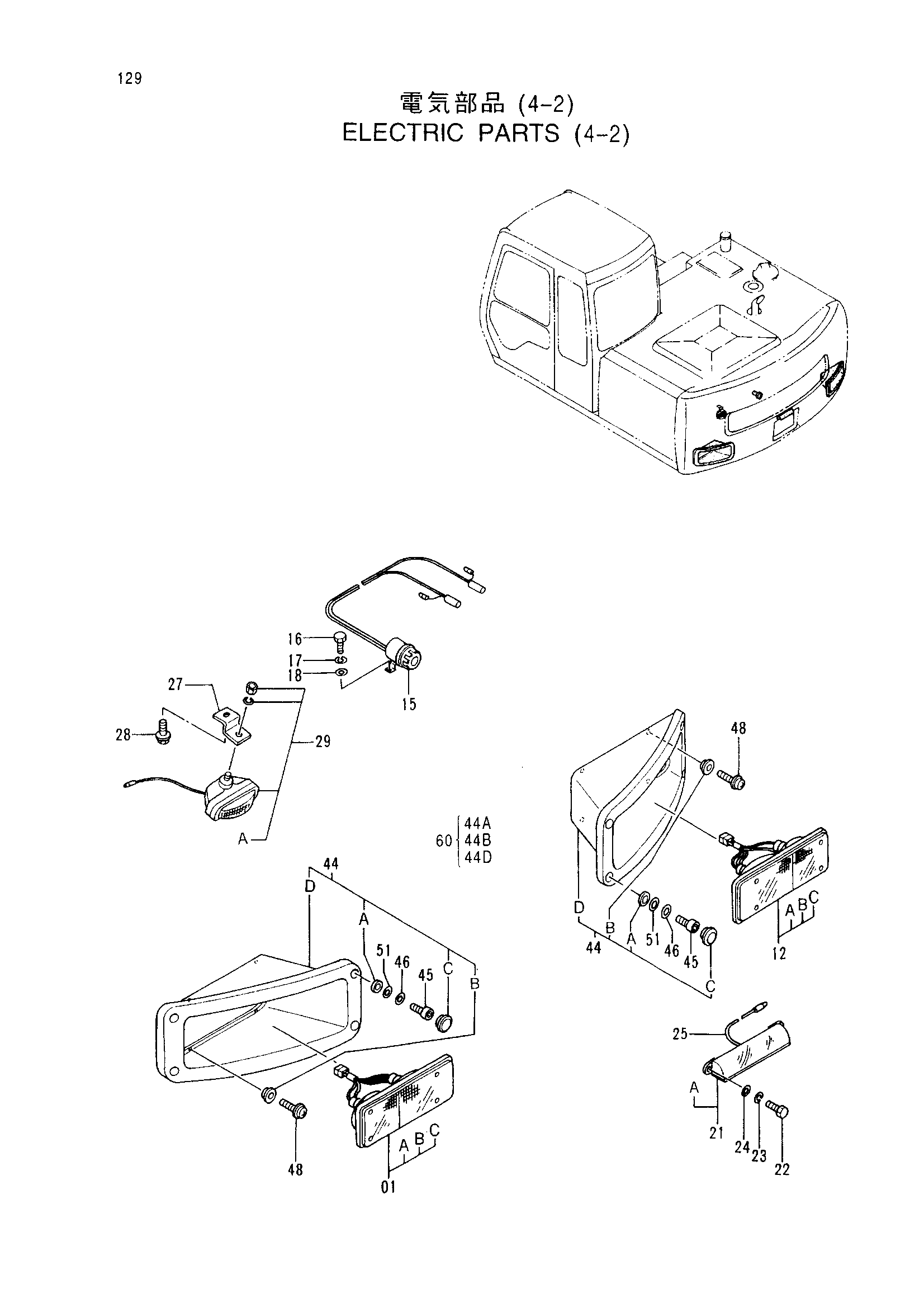

Заводская схема «Электрооборудование (4-2)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4264789 | Фонарь задний | 1 |
| 01A | 4295341 | Лампа (25W) | 1 |
| 01B | 4295340 | Лампа (25/10W) | 1 |
| 01C | 4295343 | Рассеиватель | 1 |
| 12 | 4264790 | Фонарь задний | 1 |
| 12A | 4295341 | Лампа (25W) | 1 |
| 12B | 4295340 | Лампа (25/10W) | 1 |
| 12C | 4295342 | Рассеиватель | 1 |
| 15 | 4363322 | Сигнализация | 1 |
| 16 | J900814 | Болт | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 21 | 4104070 | Фонарь | 1 |
| 21A | 4037222 | Лампа (12W) | 2 |
| 22 | J900614 | Болт | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 24 | A590106 | Плоская шайба | 2 |
| 25 | 4299071 | Трубка | 1 |
| 27 | 4210513 | Кронштейн | 1 |
| 28 | J011025 | Болт с шайбой | 1 |
| 29 | 4174856 | Фонарь | 1 |
| 29A | 4037222 | Лампа (12W) | 1 |
| 44 | 4283541 | Крышка | 2 |
| 44A | 4297080 | Втулка | 4 |
| 44B | 4297081 | Втулка | 4 |
| 44C | 4297079 | Колпачок | 4 |
| 45 | M340820 | Болт с внутренним шестигранником | 8 |
| 46 | A590108 | Плоская шайба | 8 |
| 48 | J680412 | Винт с шайбой | 8 |
| 51 | A590110 | Плоская шайба | 8 |
| 60 | 4375145 | Крышка (задний) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
