Индикатор панель — HITACHI EX100WD-3C

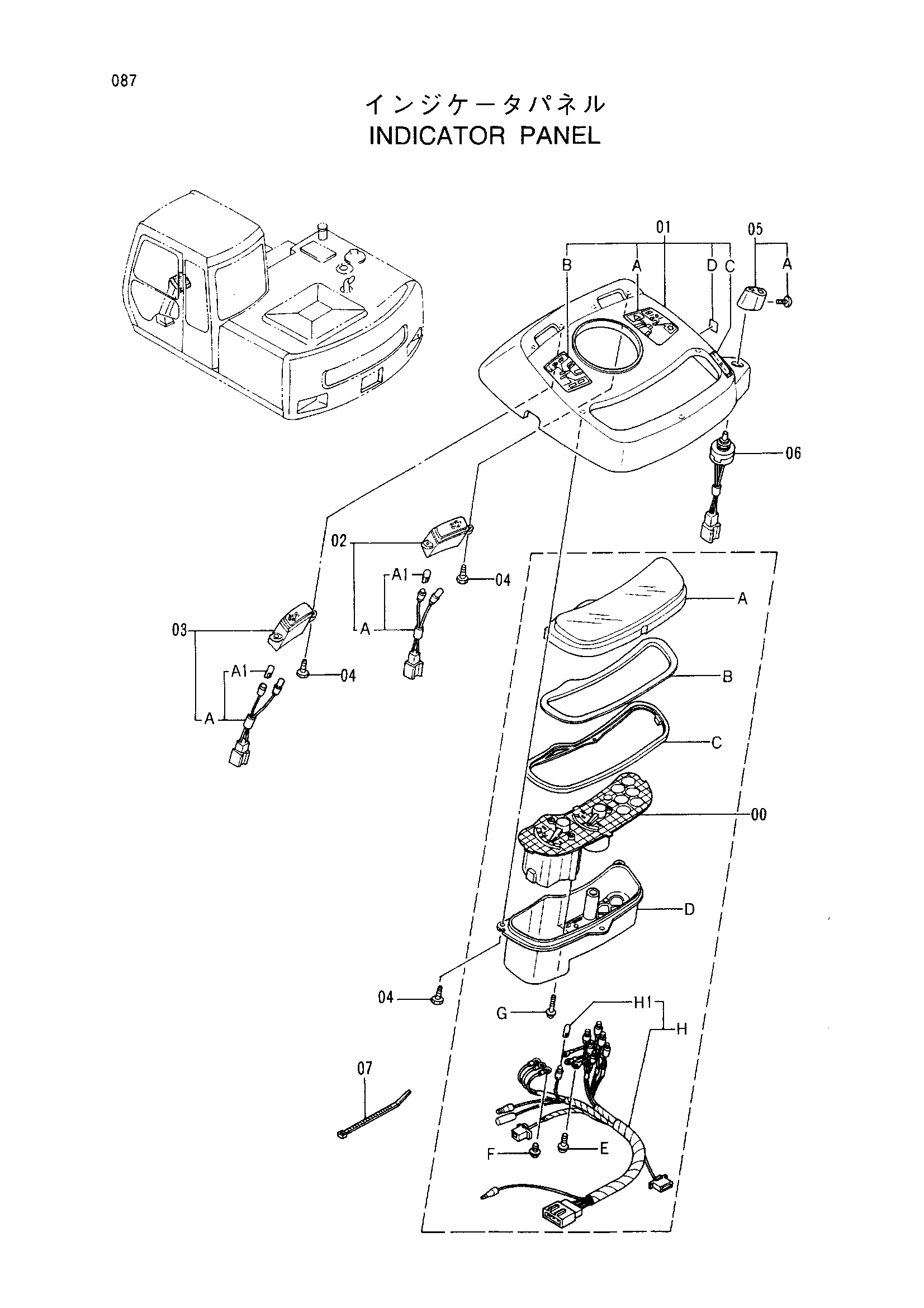

Заводская схема «Индикатор панель» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4281930 | Панель индикатор | 1 | |
| 00 | 4299870 | Измеритель | 1 |
| 00A | 4299871 | Стекло | 1 |
| 00B | 4299872 | Рама | 1 |
| 00C | 4299885 | Манжета | 1 |
| 00D | 4299884 | Корпус | 1 |
| 00E | 4299883 | Винт | 3 |
| 00F | 4299882 | Винт | 3 |
| 00G | 4299881 | Винт | 2 |
| 00H | 4299880 | Жгут проводов | 1 |
| 00H1 | 4297110 | Фонарь | 1 |
| 01 | 4299886 | Корпус | 1 |
| 01A | 4326733 | Информационная табличка | 1 |
| 01B | 4326734 | Информационная табличка | 1 |
| 01C | 4326735 | Информационная табличка | 1 |
| 01D | 4326736 | Информационная табличка | 1 |
| 02 | 4299888 | Короб | 1 |
| 02A | 4299879 | Жгут проводов | 1 |
| 02A1 | 4297110 | Фонарь | 2 |
| 03 | 4301648 | Короб | 1 |
| 03A | 4299887 | Жгут проводов | 1 |
| 03A1 | 4297110 | Фонарь | 2 |
| 04 | 4299873 | Болт | 7 |
| 05 | 4299877 | Ручка | 1 |
| 05A | 4299874 | Винт | 1 |
| 06 | 4299878 | Выключатель | 1 |
| 07 | 4299876 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
