Пилотный трубопроводы (3-3) — HITACHI EX100WD-3C

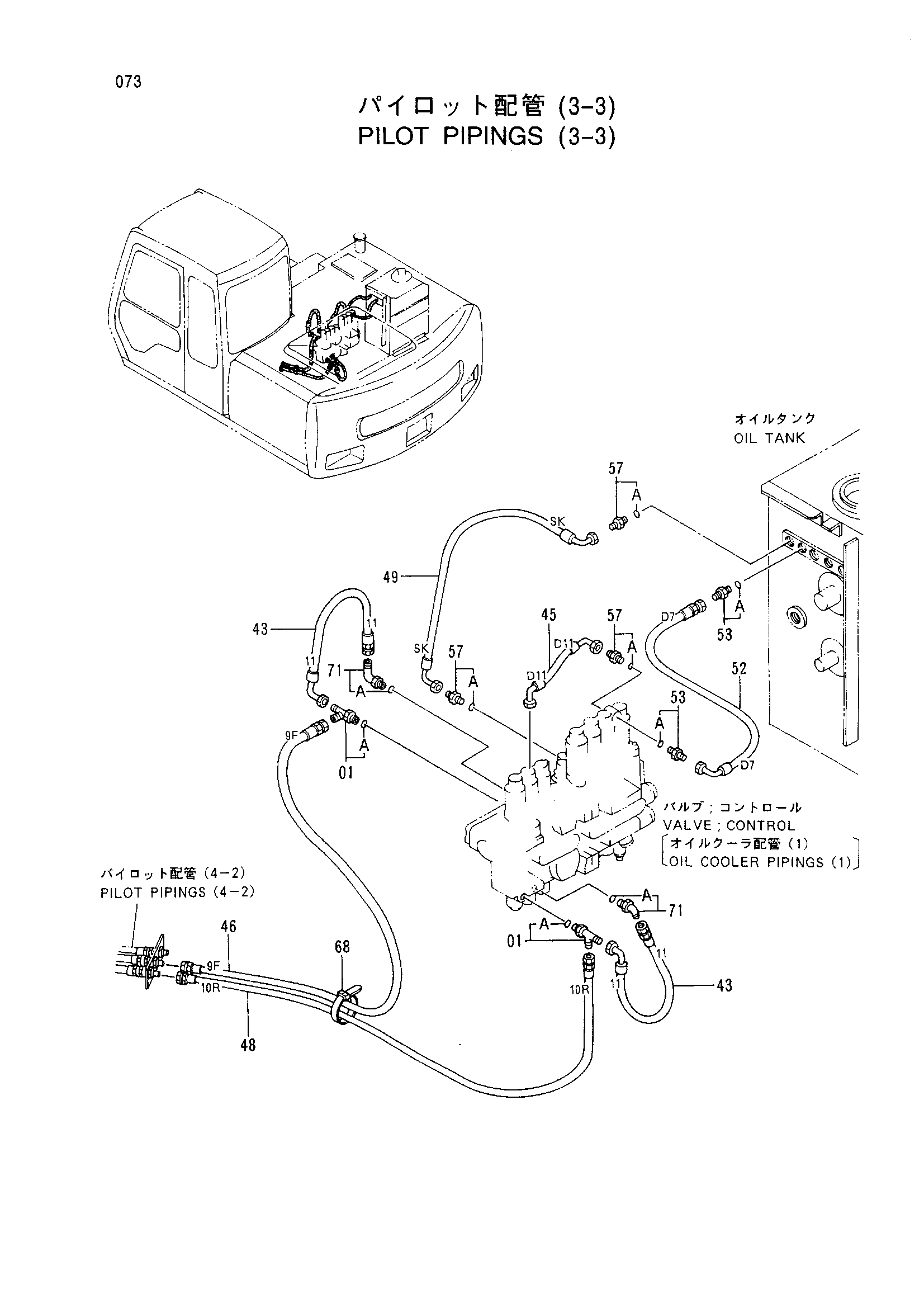

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4239712 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4285056 | Нейлоновый шланг (11) | 2 |
| 45 | 4293085 | Нейлоновый шланг (D11) | 1 |
| 46 | 4285058 | Нейлоновый шланг (9F) | 1 |
| 48 | 4285057 | Нейлоновый шланг (10R) | 1 |
| 49 | 4293088 | Нейлоновый шланг (SK) | 1 |
| 52 | 4276734 | Нейлоновый шланг (D7) | 1 |
| 53 | 4200465 | Адаптер | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4200465 | Адаптер | 3 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4055312 | Ленточный зажим | 1 |
| 71 | 4154670 | Угловой штуцер | 2 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
