Воздушный трубопроводы (1-2) — HITACHI EX100WD-3C

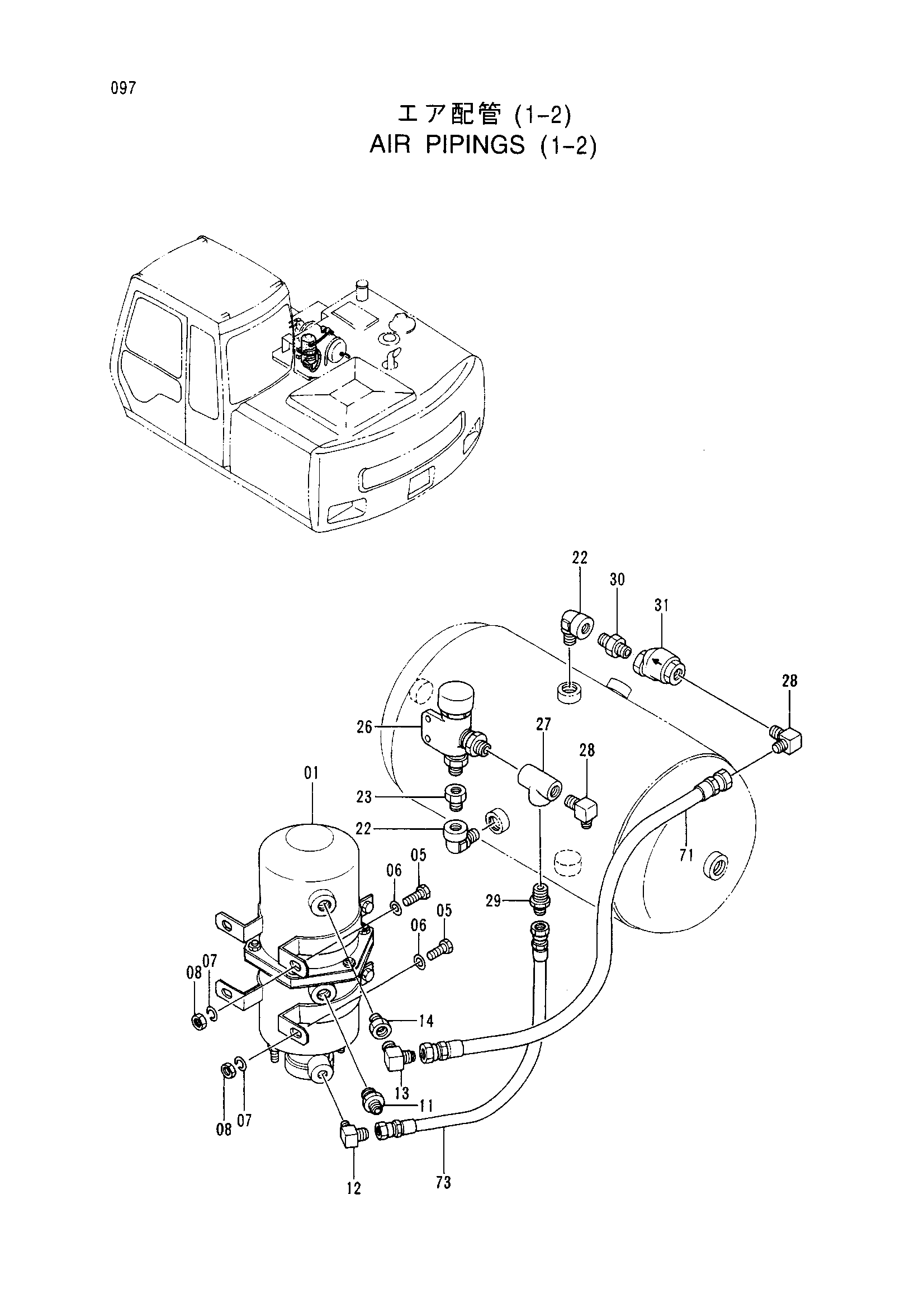

Заводская схема «Воздушный трубопроводы (1-2)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216546 | Осушитель воздушный | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 11 | 4215651 | Адаптер | 1 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 13 | 4154657 | Угловой штуцер | 1 |
| 14 | 94-1602 | Переходник | 1 |
| 22 | 94-0632 | Угловой штуцер | 2 |
| 23 | 94-1602 | Переходник | 1 |
| 26 | 4262727 | Регулятор | 1 |
| 27 | 94-0661 | Тройник | 1 |
| 28 | 4154657 | Угловой штуцер | 2 |
| 29 | 4215649 | Адаптер | 1 |
| 30 | 94-1902 | Адаптер | 1 |
| 31 | 986953 | Обратный клапан | 1 |
| 71 | 4266186 | Шланг | 1 |
| 73 | 4224416 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
