Колумн короб — HITACHI EX100WD-3C

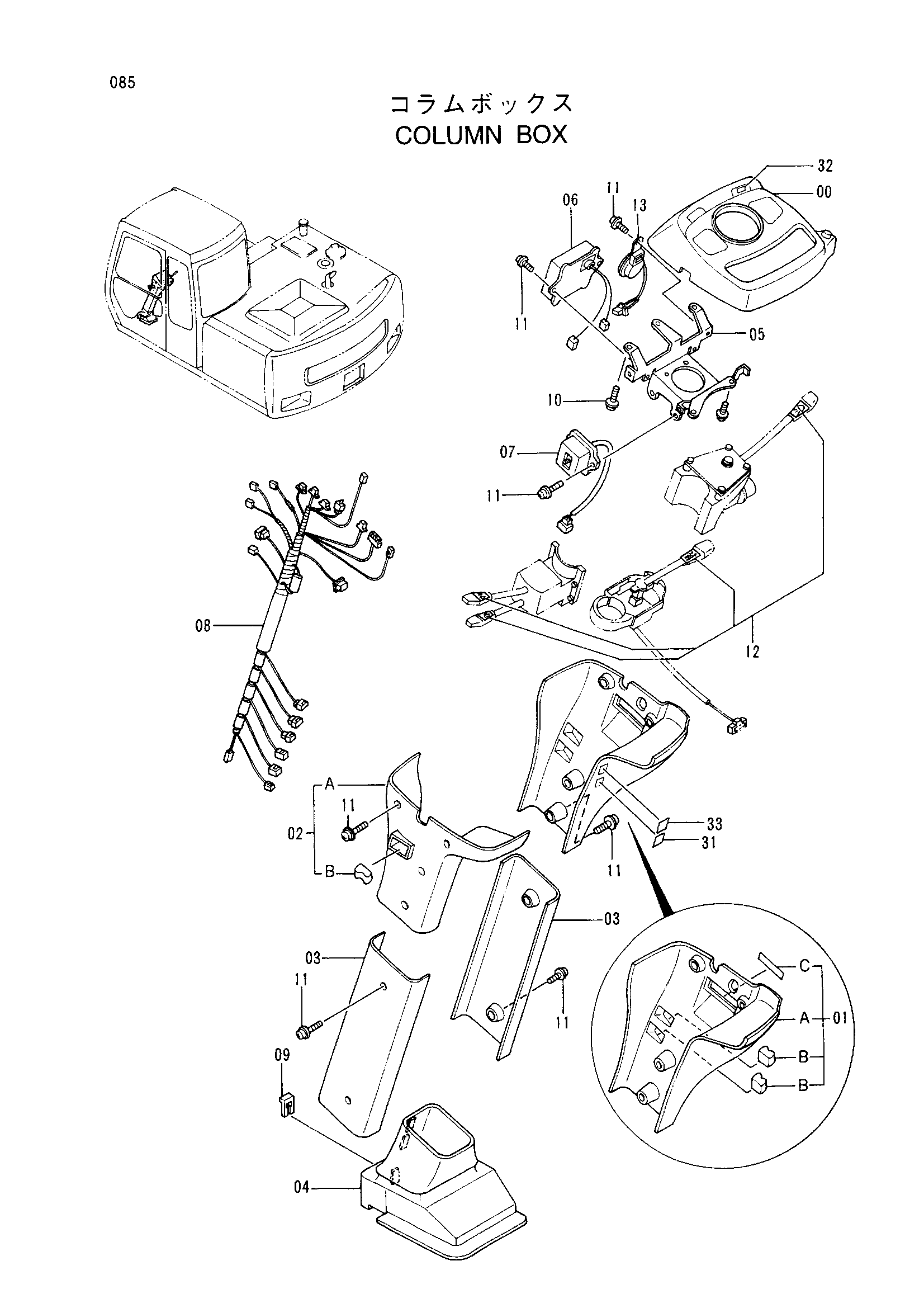

Заводская схема «Колумн короб» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281930 | Панель индикатор | 1 |
| 00-13 | 4340490 | Короб колумн в сборе | 1 |
| 01 | 4281932 | Крышка | 1 |
| 01A | 4361681 | Крышка | 1 |
| 01B | 4361674 | Выключатель | 2 |
| 01C | 4361676 | Информационная табличка | 1 |
| 02 | 4281933 | Крышка | 1 |
| 02A | 4361682 | Крышка | 1 |
| 02B | 4361674 | Выключатель | 1 |
| 03 | 4284923 | Крышка | 2 |
| 04 | 4284924 | Крышка | 1 |
| 05 | 4286999 | Кронштейн | 1 |
| 06 | 4287305 | Реле | 1 |
| 07 | 4296024 | Регулятор | 1 |
| 08 | 4338600 | Жгут проводов | 1 |
| 09 | 4296025 | Кронштейн | 3 |
| 10 | 4294999 | Винт | 3 |
| 11 | 4295000 | Винт | 23 |
| 12 | 4295146 | Информационная табличка | 1 |
| 13 | 4297188 | Зуммер | 1 |
| 31 | 4294043 | Информационная табличка | 1 |
| 32 | 4299329 | Информационная табличка | 1 |
| 33 | 4299310 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
