Пилотный трубопроводы <смещаемый стрела> — HITACHI EX100WD-3C

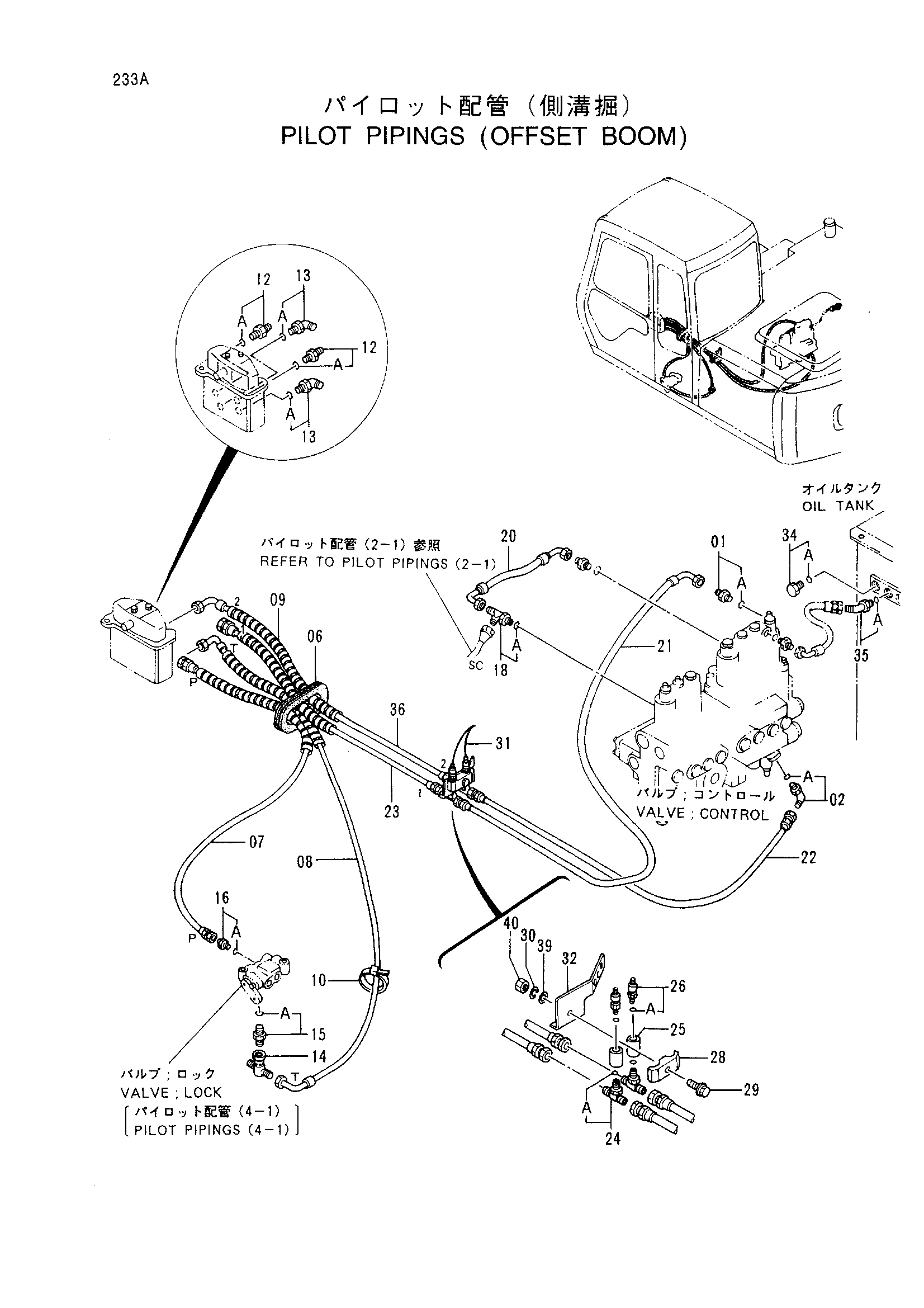

Заводская схема «Пилотный трубопроводы <смещаемый стрела>» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4190244 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4284537 | Резиновая втулка | 1 |
| 07 | 4296270 | Нейлоновый шланг | 1 |
| 08 | 4296272 | Нейлоновый шланг | 1 |
| 09 | 4133527 | Защитный кожух | 4 |
| 10 | 4121859 | Ленточный зажим | 4 |
| 12 | 4200467 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4226236 | Соединительный штуцер | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4261938 | Фильтр | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4203485 | Штуцер трубки | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4295509 | Шланг | 1 |
| 21 | 4296271 | Нейлоновый шланг | 1 |
| 22 | 4258877 | Нейлоновый шланг | 1 |
| 23 | 4203139 | Нейлоновый шланг | 1 |
| 24 | 4208472 | Тройник | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4294660 | Разъём | 2 |
| 26 | 4254563 | Датчик давления | 2 |
| 26A | 4506408 | Уплотнительное кольцо | 1 |
| 28 | 4189859 | Хомут трубки | 1 |
| 29 | J901260 | Болт | 1 |
| 30 | A590912 | Пружинная шайба | 1 |
| 31 | 4294677 | Жгут проводов | 1 |
| 32 | 3060700 | Кронштейн | 1 |
| 34 | 4093624 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4193826 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4226315 | Нейлоновый шланг | 1 |
| 39 | A590112 | Плоская шайба | 1 |
| 40 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
