039: Воздушный компрессор тормоз — HITACHI EX100WD-3C

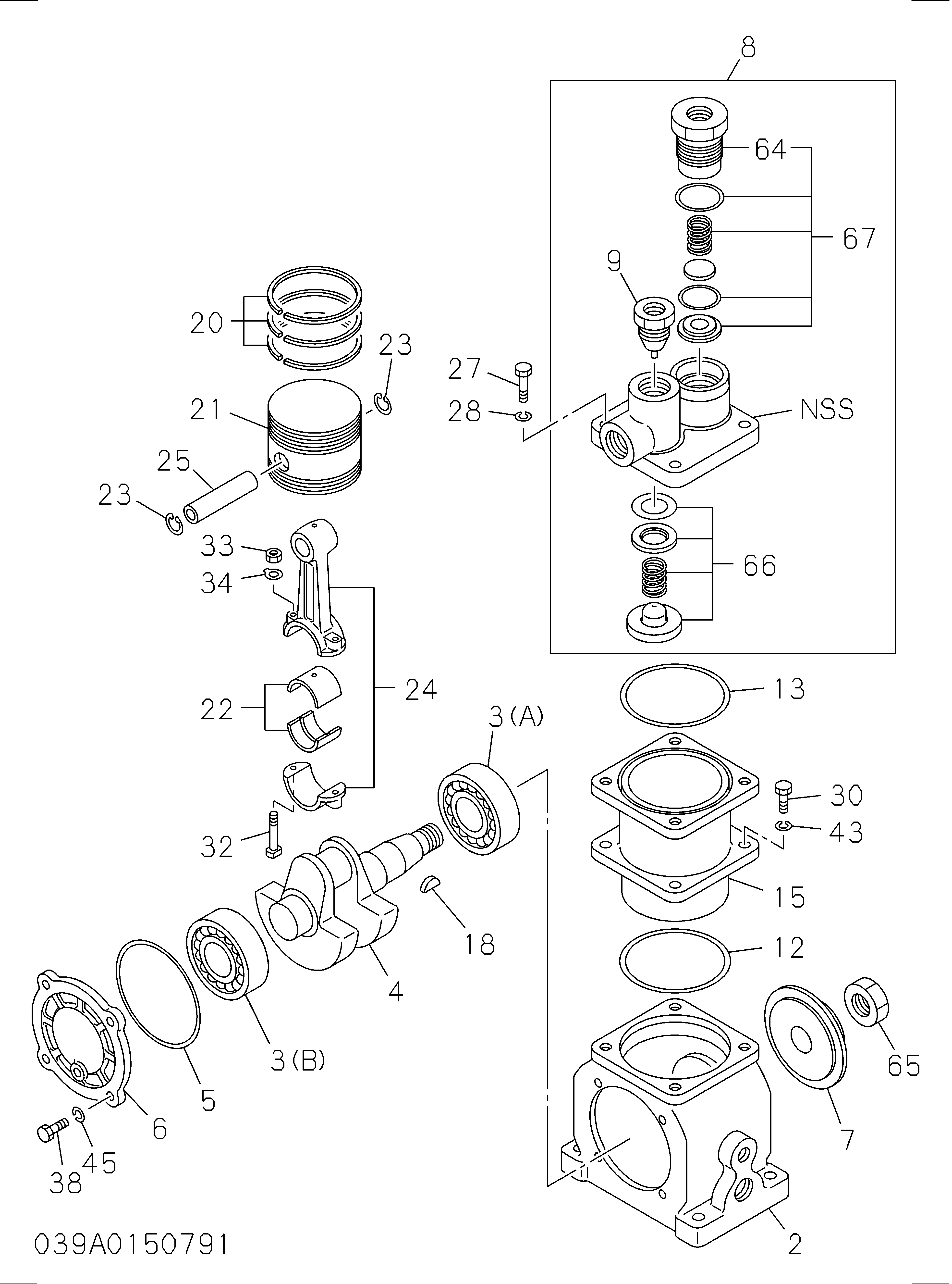

Заводская схема «039: Воздушный компрессор тормоз» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 8970416800 | Кранккасе воздушный кмпр | 1 |
| 003(A) | 1098001810 | Подшипник воздушный кмпр | 1 |
| 003(B) | 1098001820 | Подшипник воздушный кмпр | 1 |
| 004 | 8970418110 | Коленчатый вал воздушный кмпр | 1 |
| 005 | 1096233090 | Прокладка воздушный кмпр | 1 |
| 006 | 1191560360 | Крышка в сборе подшипник, воздушный кмпр | 1 |
| 007 | 1096253050 | Уплотнение масляный, подшипник крышка, воздушный кмпр | 1 |
| 008 | 1191100170 | Головка в сборе гидроцилиндр, воздушный кмпр | 1 |
| 009 | 1191200040 | Клапан в сборе унлоадер, воздушный кмпр | 1 |
| 012 | 1096233100 | Прокладка воздушный кмпр | 1 |
| 013 | 1096233110 | Прокладка воздушный кмпр | 1 |
| 015 | 1191512160 | Гидроцилиндр воздушный кмпр | 1 |
| 018 | 9080555160 | Шпонка воздушный кмпр | 1 |
| 020 | 1191630140 | Кольцо комплект поршень, воздушный кмпр | 1 |
| 021 | 1191610060 | Поршень воздушный кмпр | 1 |
| 022 | 1191770070 | Металлический коннрод, воздушный кмпр | 2 |
| 023 | 1191690020 | Кольцо стопорный, поршень, воздушный кмпр | 2 |
| 024 | 1191730090 | Шток в сборе конн, воздушный кмпр | 1 |
| 025 | 1191670020 | Палец поршень, воздушный кмпр | 1 |
| 027 | 0208008200 | Болт HD | 4 |
| 028 | 9091505080 | Шайба LK, HD болт | 4 |
| 030 | 0208008200 | Болт гидроцилиндр TO кранккасе | 4 |
| 032 | 1191790070 | Болт коннрод | 2 |
| 033 | 1191790090 | Гайка коннрод болт | 2 |
| 034 | 1191790080 | Шайба PL, коннрод болт | 2 |
| 038 | 0208006180 | Болт крышка крепление | 4 |
| 043 | 9091505080 | Шайба LK, гидроцилиндр TO кранккасе, воздушный кмпр | 4 |
| 045 | 9091505060 | Шайба PL, крышка крепление, воздушный кмпр | 4 |
| 064 | 1191300070 | Держатель в сборе напорный клапан | 1 |
| 065 | 1094000580 | Гайка блокировка, кранккасе | 1 |
| 066 | 1191300050 | Клапан комплект всасывание | 1 |
| 067 | 1191300060 | Клапан комплект напорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
