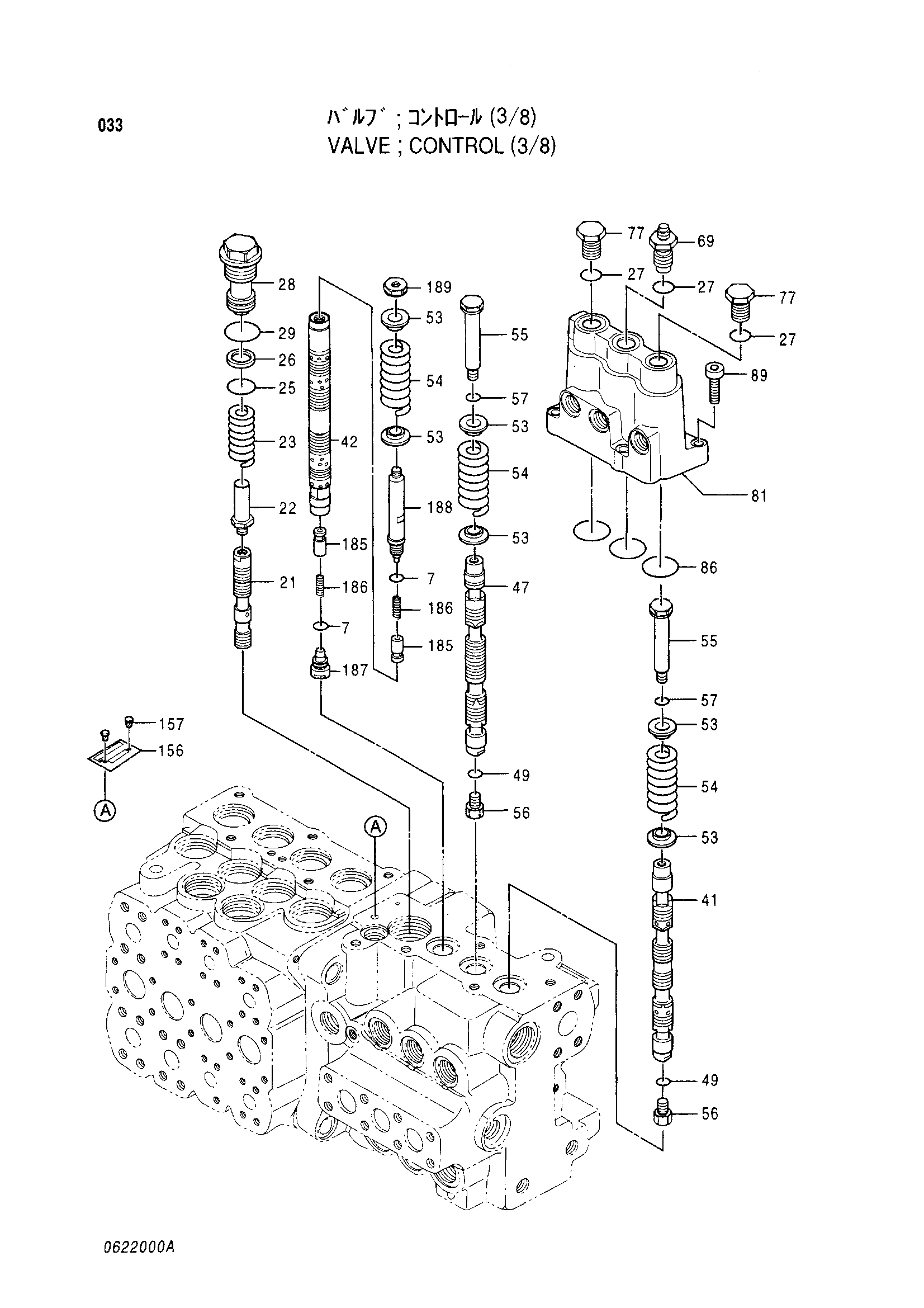

Гидрораспределитель (3/8) — HITACHI EX100WD-3C
Заводская схема «Гидрораспределитель (3/8)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4340322 | Гидрораспределитель (3/8) | 1 | |
| 7 | 4506320 | Уплотнительное кольцо | 2 |
| 22 | 0412001 | Болт | 1 |
| 23 | 0412002 | Пружина | 1 |
| 25 | 4506420 | Уплотнительное кольцо | 1 |
| 26 | 0412003 | Опорное кольцо | 1 |
| 27 | 4509180 | Уплотнительное кольцо | 3 |
| 28 | 0612701 | Пробка | 1 |
| 29 | 4509182 | Уплотнительное кольцо | 1 |
| 49 | 4506408 | Уплотнительное кольцо | 2 |
| 53 | 0412009 | Седло пружины | 6 |
| 54 | 0412010 | Пружина | 3 |
| 55 | 0412011 | Болт | 2 |
| 56 | 0412012 | Пробка | 2 |
| 57 | 0411802 | Уплотнительное кольцо | 2 |
| 69 | 0463301 | Адаптер | 1 |
| 77 | 0309466 | Пробка | 2 |
| 81 | 0412014 | Корпус | 1 |
| 86 | 0411803 | Уплотнительное кольцо | 3 |
| 89 | 0411804 | Болт с внутренним шестигранником | 4 |
| 185 | 0412015 | Клапан | 2 |
| 186 | 0412016 | Пружина | 2 |
| 187 | 0412017 | Пробка | 1 |
| 188 | 0412018 | Болт | 1 |
| 189 | 0412019 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
