Каталог запчастей HITACHI
Планетарй и HUB — HITACHI EX100WD-3C

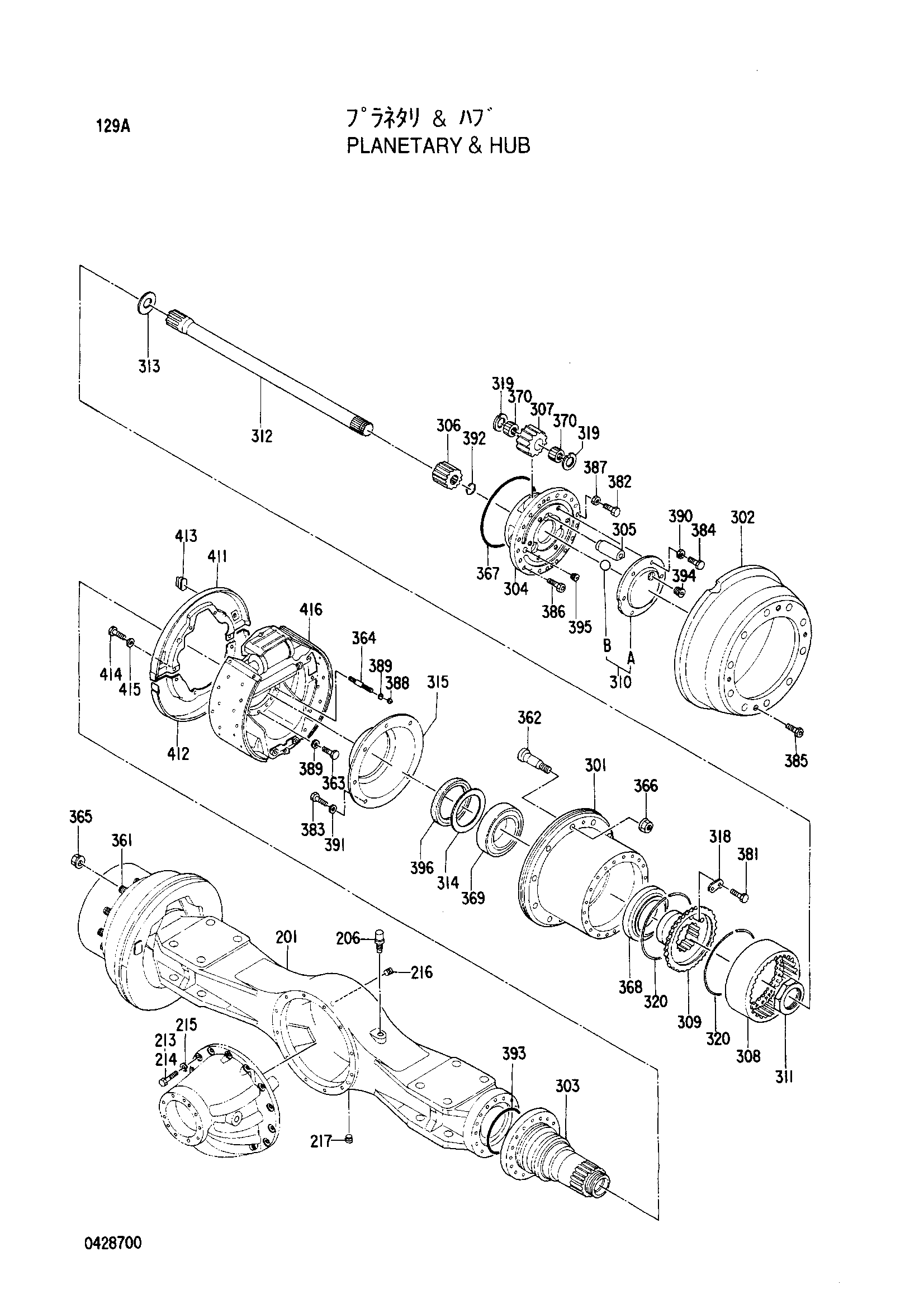

Заводская схема «Планетарй и HUB» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4297431 | Планетарй и HUB | 1 | |
| 201 | 0428701 | Корпус | 1 |
| 206 | 0428508 | Сапун | 1 |
| 213 | 0328830 | Болт | 10 |
| 214 | 0428433 | Болт | 2 |
| 215 | 0328832 | Пружинная шайба | 12 |
| 216 | 0153426 | Пробка | 1 |
| 217 | 0153547 | Пробка | 1 |
| 301 | 0428511 | HUB | 2 |
| 302 | 0428512 | Тормоз барабан | 2 |
| 303 | 0428702 | Шпиндель | 2 |
| 304 | 0428520 | Спидер | 2 |
| 305 | 0428521 | Палец | 6 |
| 306 | 0428522 | Солнечная шестерня | 2 |
| 307 | 0428523 | Шестерня | 6 |
| 308 | 0428524 | Шестерня интернал | 2 |
| 309 | 0428525 | HUB шестерня | 2 |
| 310 | 0428526 | Крышка | 2 |
| 311 | 0428529 | Стопорная гайка | 2 |
| 312 | 0428703 | Вал | 2 |
| 313 | 0428530 | Упорная шайба | 2 |
| 314 | 0428531 | Проставка | 2 |
| 315 | 0428533 | Крышка | 2 |
| 318 | 0328911 | Стопорная пластина | 2 |
| 319 | 0328912 | Упорная шайба | 12 |
| 320 | 0328914 | Провод | 4 |
| 361 | 0328918 | Хуб-болт (правый) | 10 |
| 362 | 0328919 | Хуб-болт (левый) | 10 |
| 363 | 0428537 | Болт | 30 |
| 364 | 0428538 | Болт | 2 |
| 365 | 4216723 | Хуб-нут (правый) | 10 |
| 366 | 4216724 | Хуб-нут (левый) | 10 |
| 367 | 0328920 | Уплотнительное кольцо | 2 |
| 368 | 0153539 | Роликовый подшипник | 2 |
| 369 | 0428541 | Роликовый подшипник | 2 |
| 370 | 0428543 | Игольчатый подшипник | 12 |
| 381 | 0328925 | Болт | 4 |
| 382 | 0428544 | Болт | 4 |
| 383 | 0328926 | Болт | 16 |
| 384 | 0328971 | Болт | 18 |
| 385 | 0328934 | Болт с внутренним шестигранником | 4 |
| 386 | 0328928 | Болт с внутренним шестигранником | 40 |
| 387 | 0428545 | Гайка | 4 |
| 388 | 0428546 | Гайка | 2 |
| 389 | 0328929 | Шайба | 32 |
| 390 | 0328974 | Пружинная шайба | 18 |
| 391 | 0328832 | Пружинная шайба | 16 |
| 392 | 0428547 | Стопорное кольцо | 2 |
| 393 | 0428704 | Уплотнительное кольцо | 2 |
| 394 | 0153426 | Пробка | 2 |
| 395 | 0328930 | Пробка | 2 |
| 396 | 0428555 | Масляное уплотнение | 2 |
| 411 | 0329017 | Крышка | 2 |
| 412 | 0329018 | Крышка | 2 |
| 413 | 0329019 | Уплотнительная втулка | 4 |
| 414 | 0329014 | Болт | 12 |
| 415 | 0329020 | Шайба | 12 |
| 416 | 4297432 | Тормоз | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
