Аутригер трубопроводы (верхняя платформа): 1 — HITACHI EX100WD-3C

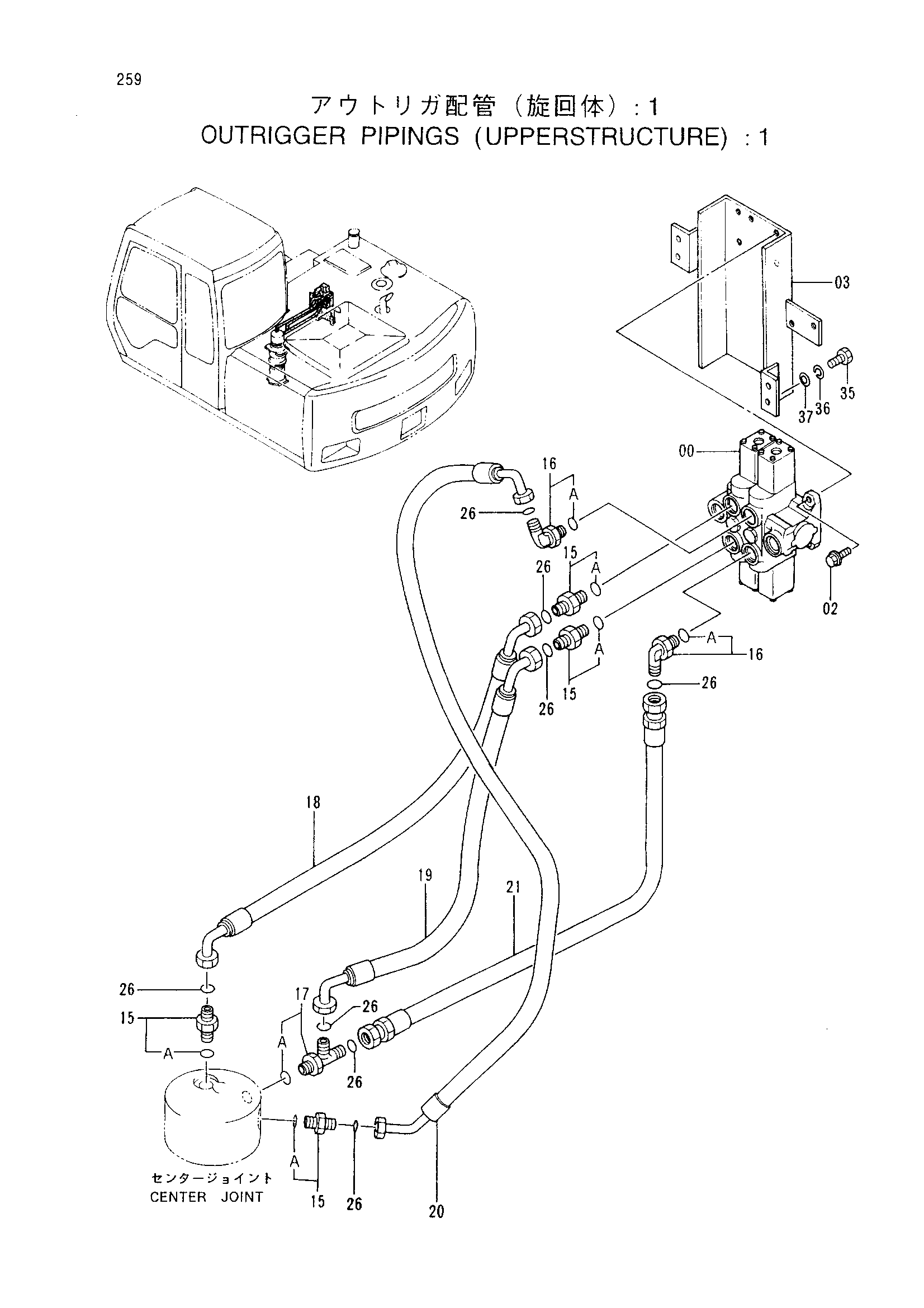

Заводская схема «Аутригер трубопроводы (верхняя платформа): 1» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278715 | Гидрораспределитель | 1 |
| 02 | J011030 | Болт с шайбой | 3 |
| 03 | 8062935 | Кронштейн | 1 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4200580 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4340714 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4293081 | Шланг | 1 |
| 19 | 4293080 | Шланг | 1 |
| 20 | 4293079 | Шланг | 1 |
| 21 | 4293078 | Шланг | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 8 |
| 35 | J901025 | Болт | 4 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
