Силовая передача — HITACHI EX100WD-3C

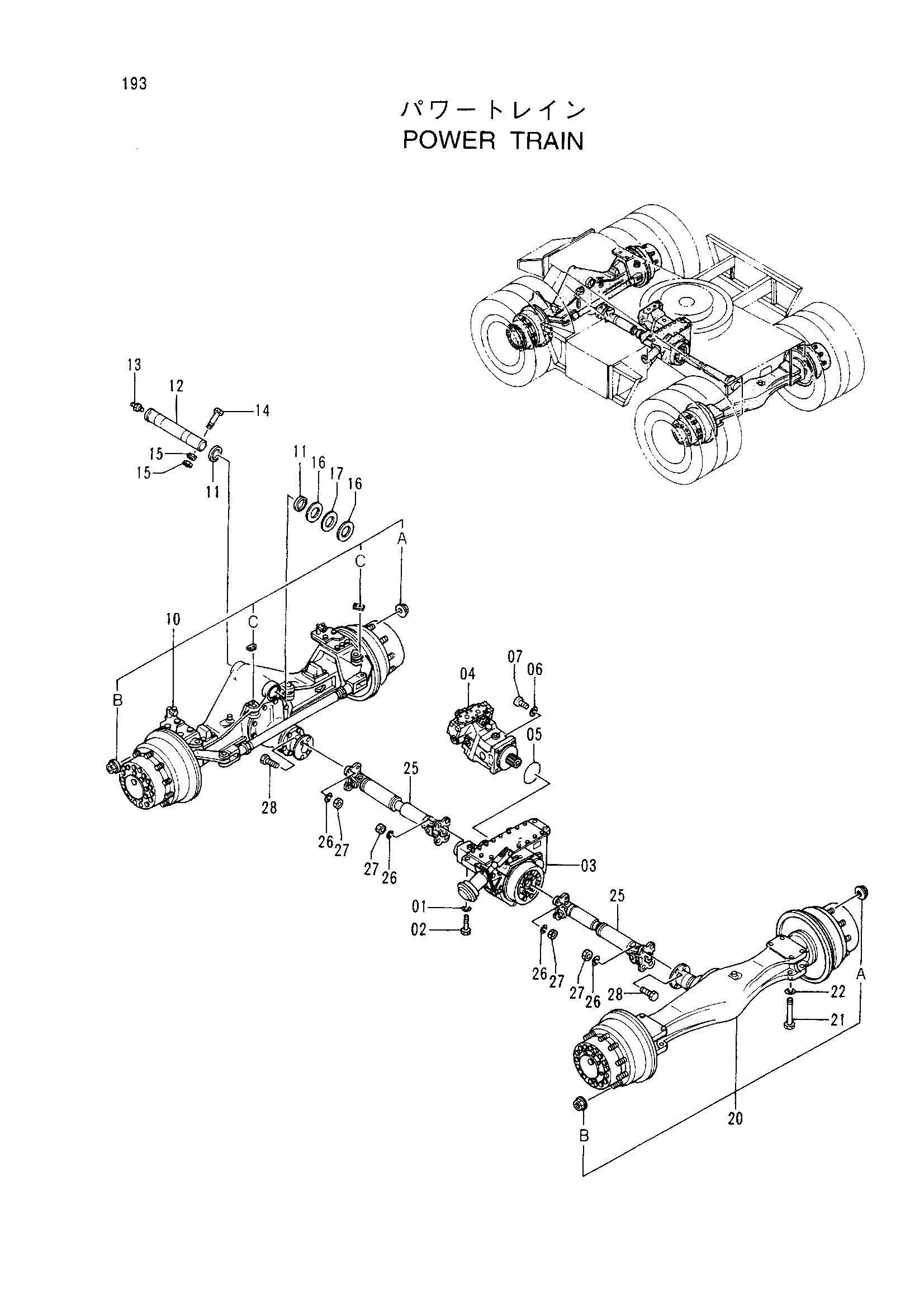

Заводская схема «Силовая передача» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4018545 | Шайба | 4 |
| 02 | J932065 | Болт | 4 |
| 03 | 4262655 | Трансмиссия | 1 |
| 04 | 4333082 | Гидромотор | 1 |
| 05 | A810160 | Уплотнительное кольцо | 1 |
| 06 | A590916 | Пружинная шайба | 4 |
| 07 | M341656 | Болт с внутренним шестигранником | 4 |
| 10 | 4262653 | Мост передний | 1 |
| 10A | 4216723 | Гайка (правый) | 10 |
| 10B | 4216724 | Гайка (левый) | 10 |
| 10C | 4261470 | Стопорная пластина | 4 |
| 11 | 4065687 | Пылезащитное уплотнение | 2 |
| 12 | 3039552 | Палец | 1 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | J931605 | Болт | 1 |
| 15 | J950016 | Гайка | 2 |
| 16 | 4075357 | Шайба 1.0 | 2 |
| 17 | 4075358 | Шайба 2.0 | 1 |
| 20 | 4262654 | Задний мост | 1 |
| 20A | 4216723 | Гайка (правый) | 10 |
| 20B | 4216724 | Гайка (левый) | 10 |
| 21 | J932413 | Болт | 8 |
| 22 | 4085614 | Шайба | 8 |
| 25 | 4263981 | Вал проп. | 2 |
| 26 | A590912 | Пружинная шайба | 16 |
| 27 | 4151653 | Гайка | 16 |
| 28 | 4151651 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
