Многофункциональный рычаг трубопроводы (4) — HITACHI EX100WD-3C

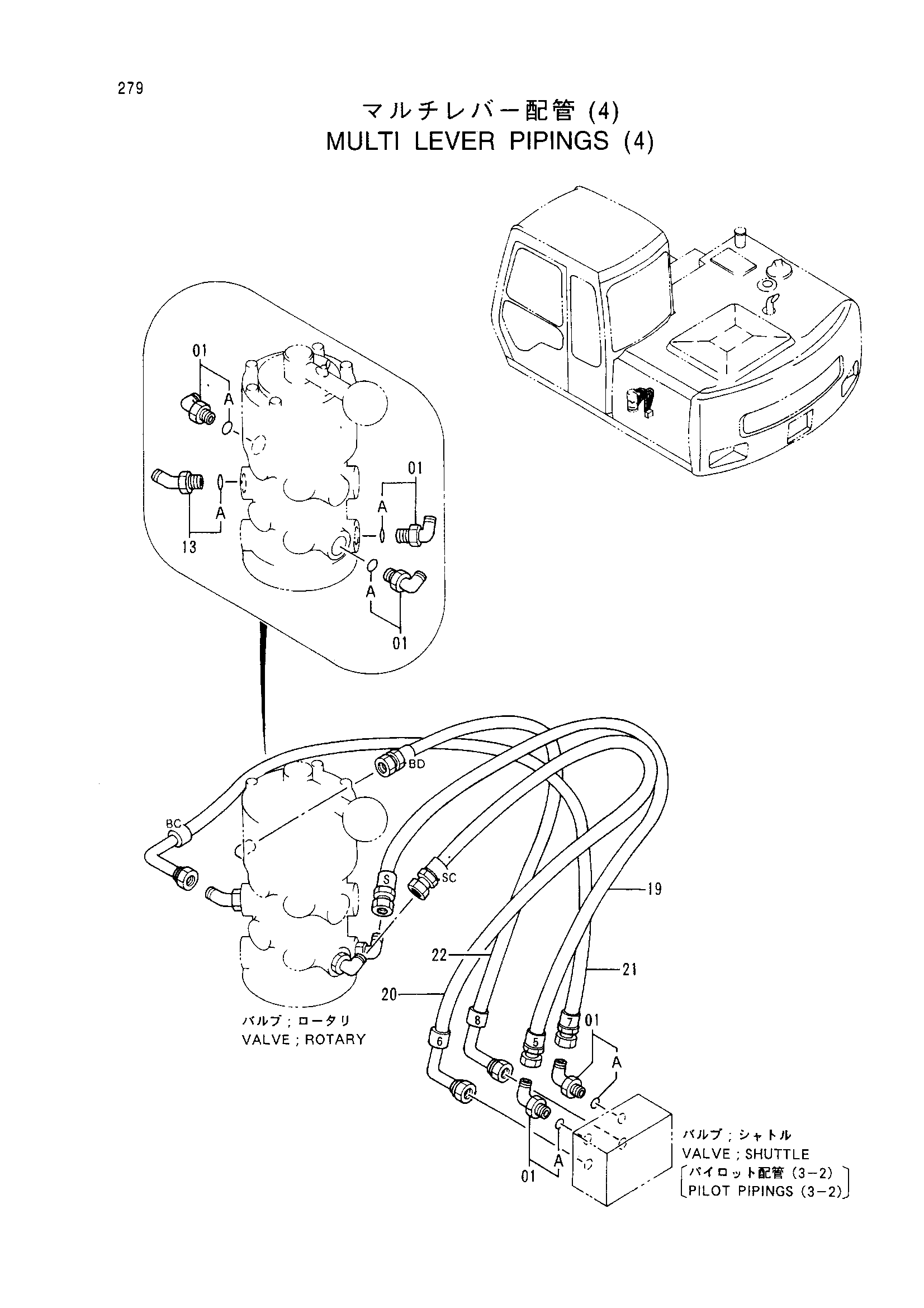

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154671	Угловой штуцер	5
01A	4509180	Уплотнительное кольцо	1
13	4190244	Угловой штуцер	1
13A	4509180	Уплотнительное кольцо	1
19	4285735	Нейлоновый шланг (5, S)	1
20	4284942	Нейлоновый шланг (6. SC)	1
21	4284943	Нейлоновый шланг (7, BC)	1
22	4284944	Нейлоновый шланг (8, BD)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
