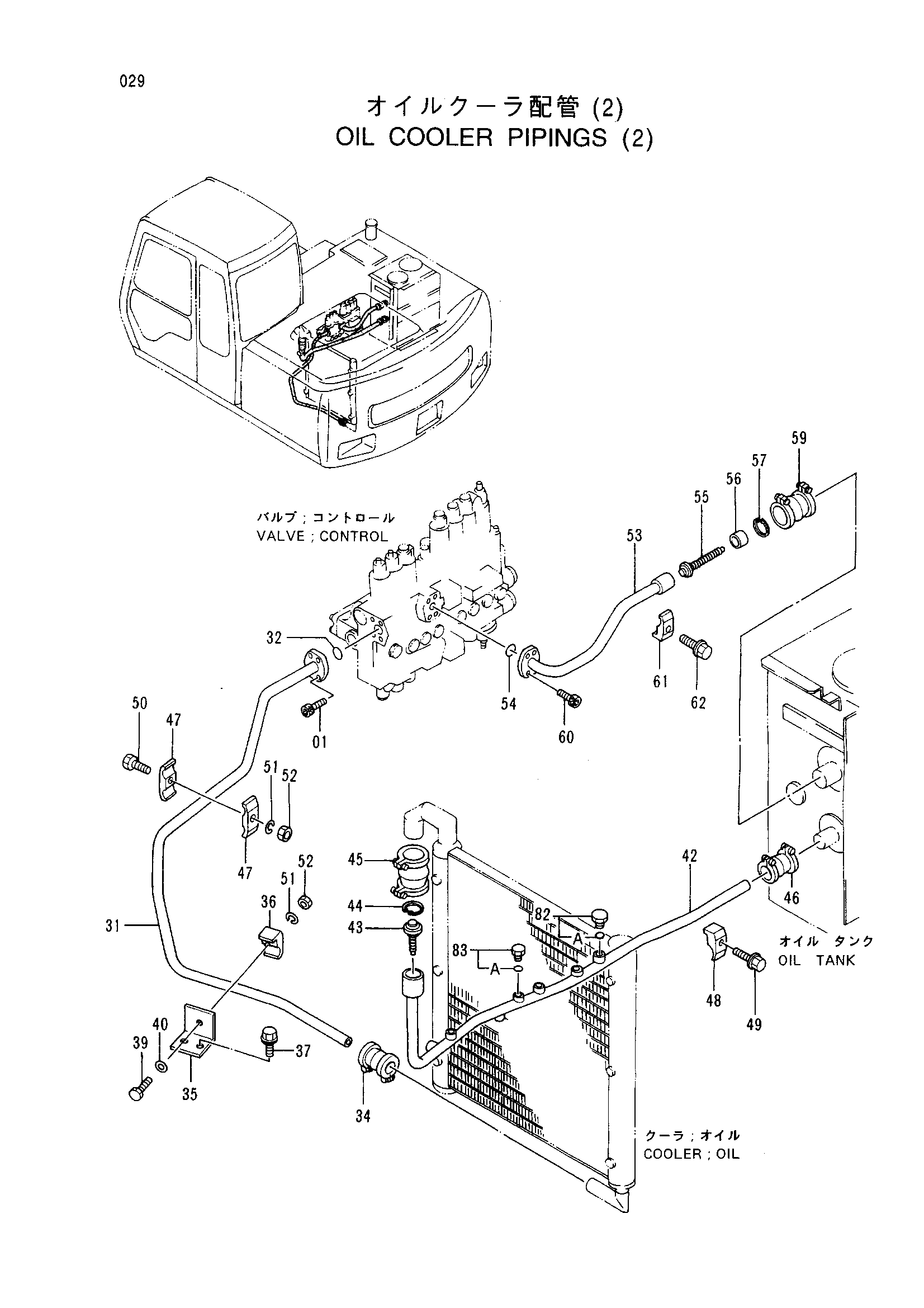

Масляный радиатор трубопроводы (2) — HITACHI EX100WD-3C
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341036 | Болт с внутренним шестигранником | 4 |
| 31 | 7028431 | Трубка | 1 |
| 32 | A811035 | Уплотнительное кольцо | 1 |
| 34 | 4071213 | Муфта | 1 |
| 35 | 4262729 | Кронштейн | 1 |
| 36 | 4190127 | Хомут трубки | 1 |
| 37 | J021025 | Болт с шайбой | 2 |
| 39 | J901270 | Болт | 1 |
| 40 | A590112 | Плоская шайба | 1 |
| 42 | 7024788 | Трубка | 1 |
| 43 | 4276584 | Клапан | 1 |
| 44 | 991718 | Стопорное кольцо | 1 |
| 45 | 4067834 | Муфта | 1 |
| 46 | 4071213 | Муфта | 1 |
| 47 | 4189860 | Хомут трубки | 2 |
| 48 | 4190127 | Хомут трубки | 1 |
| 49 | J011265 | Болт с шайбой | 1 |
| 50 | J901270 | Болт | 1 |
| 51 | A590912 | Пружинная шайба | 2 |
| 52 | J950012 | Гайка | 2 |
| 53 | 8047335 | Обратная трубка | 1 |
| 54 | A811030 | Уплотнительное кольцо | 1 |
| 55 | 4266481 | Клапан | 1 |
| 56 | 4256203 | Кольцо | 1 |
| 57 | 446751 | Стопорное кольцо | 1 |
| 59 | 4069801 | Муфта | 1 |
| 60 | M341036 | Болт с внутренним шестигранником | 4 |
| 61 | 4190126 | Хомут трубки | 1 |
| 62 | J011255 | Болт с шайбой | 1 |
| 82 | 4174542 | Пробка | 1 |
| 82A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4092534 | Пробка | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
