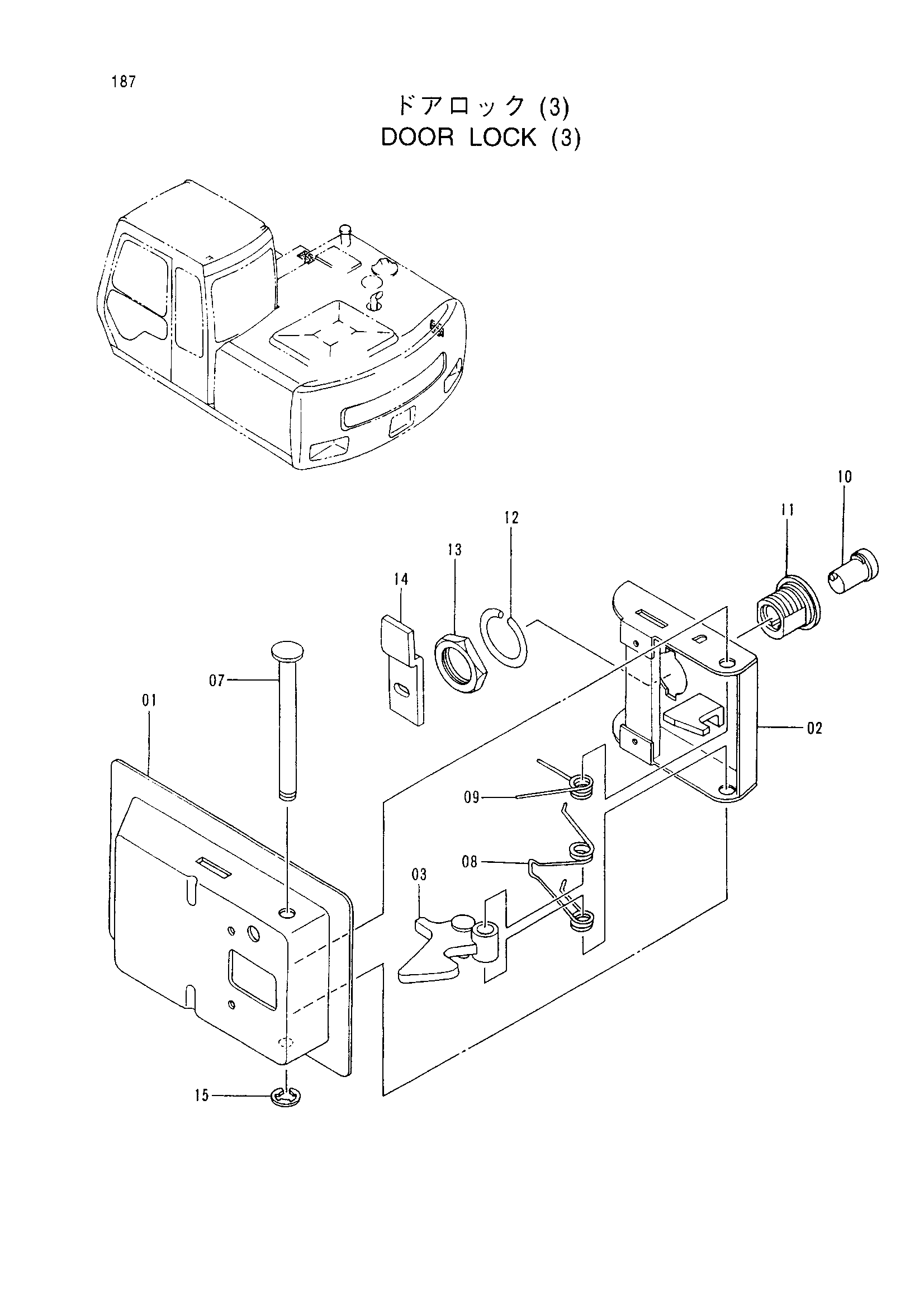

Дверь блокировка (3) — HITACHI EX100WD-3C

Заводская схема «Дверь блокировка (3)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4361768	Блокировка в сборе	2
01	4355967	Крышка	1
02	4355969	Защёлка	1
03	4355971	Рычаг	1
07	4355972	Вал	1
08	4355973	Пружина	1
09	4355974	Пружина	1
10	4361783	Гидроцилиндр. блокировка(H800 - H808)	1
11	4355978	Корпус	1
12	4355979	Шайба	1
13	4355980	Гайка	1
14	4355981	Пластина	1
15	4355982	Стопорное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
