Тормоз трубопроводы (1) — HITACHI EX100WD-3C

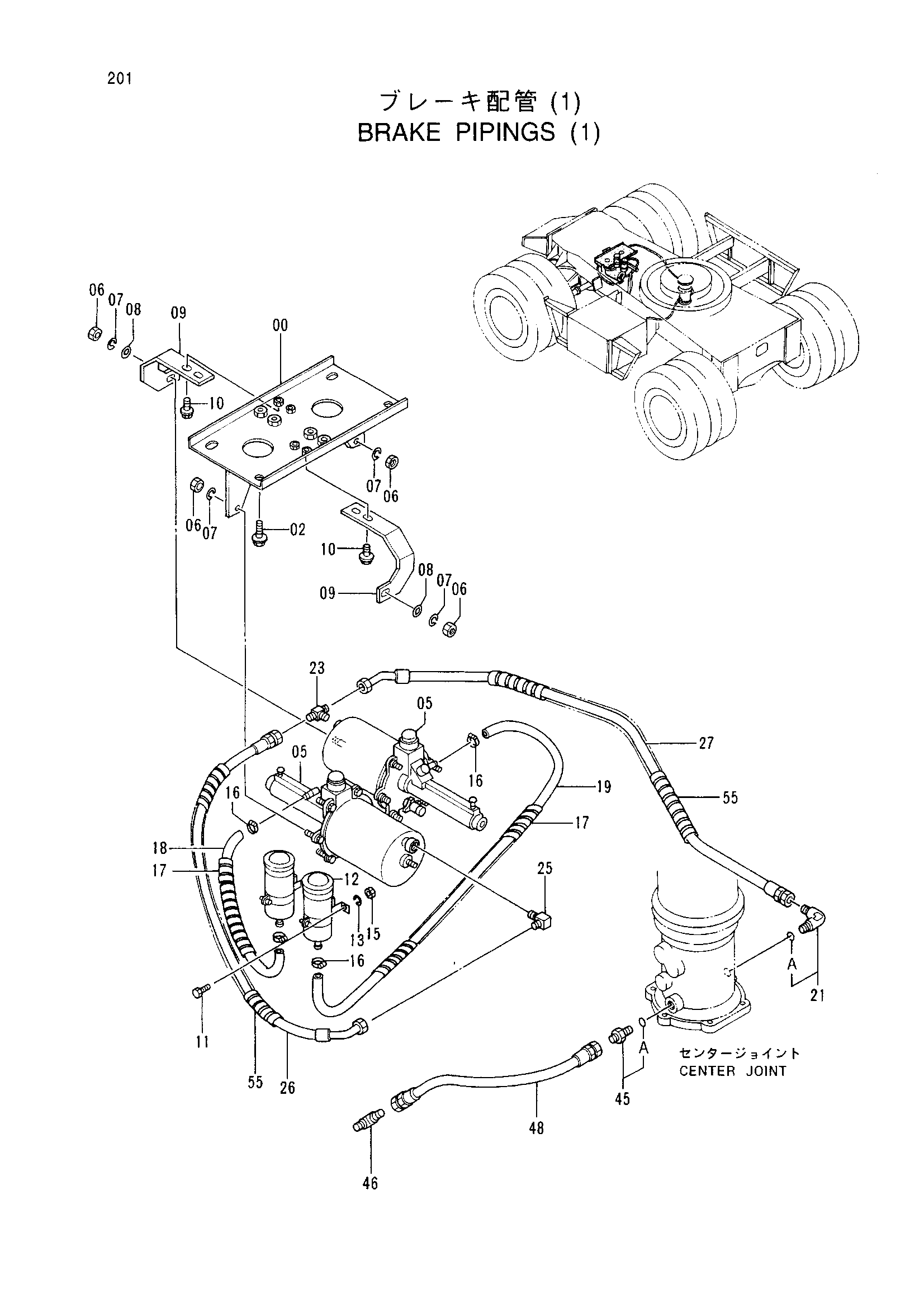

Заводская схема «Тормоз трубопроводы (1)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024696 | Кронштейн | 1 |
| 02 | J031020 | Болт с шайбой | 4 |
| 05 | 4186190 | Боостер | 2 |
| 06 | M500807 | Гайка | 6 |
| 07 | A590908 | Пружинная шайба | 6 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4221897 | Кронштейн | 2 |
| 10 | J020825 | Болт с шайбой | 4 |
| 11 | J900620 | Болт | 4 |
| 12 | 4194439 | Гидробак | 2 |
| 13 | A590906 | Пружинная шайба | 4 |
| 15 | M500605 | Гайка | 4 |
| 16 | 4514700 | Зажим шланг | 4 |
| 17 | 4149557 | Защитный кожух | 3 |
| 18 | 4282021 | Резиновый шланг | 1 |
| 19 | 4282020 | Резиновый шланг | 1 |
| 21 | 4156434 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4280284 | Тройник | 1 |
| 25 | 4154657 | Угловой штуцер | 1 |
| 26 | 4282552 | Шланг | 1 |
| 27 | 4294155 | Шланг | 1 |
| 45 | 4200465 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4154656 | Угловой штуцер | 1 |
| 48 | 4294625 | Шланг | 1 |
| 55 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
