Пилотный трубопроводы (2-1) — HITACHI EX100WD-3C

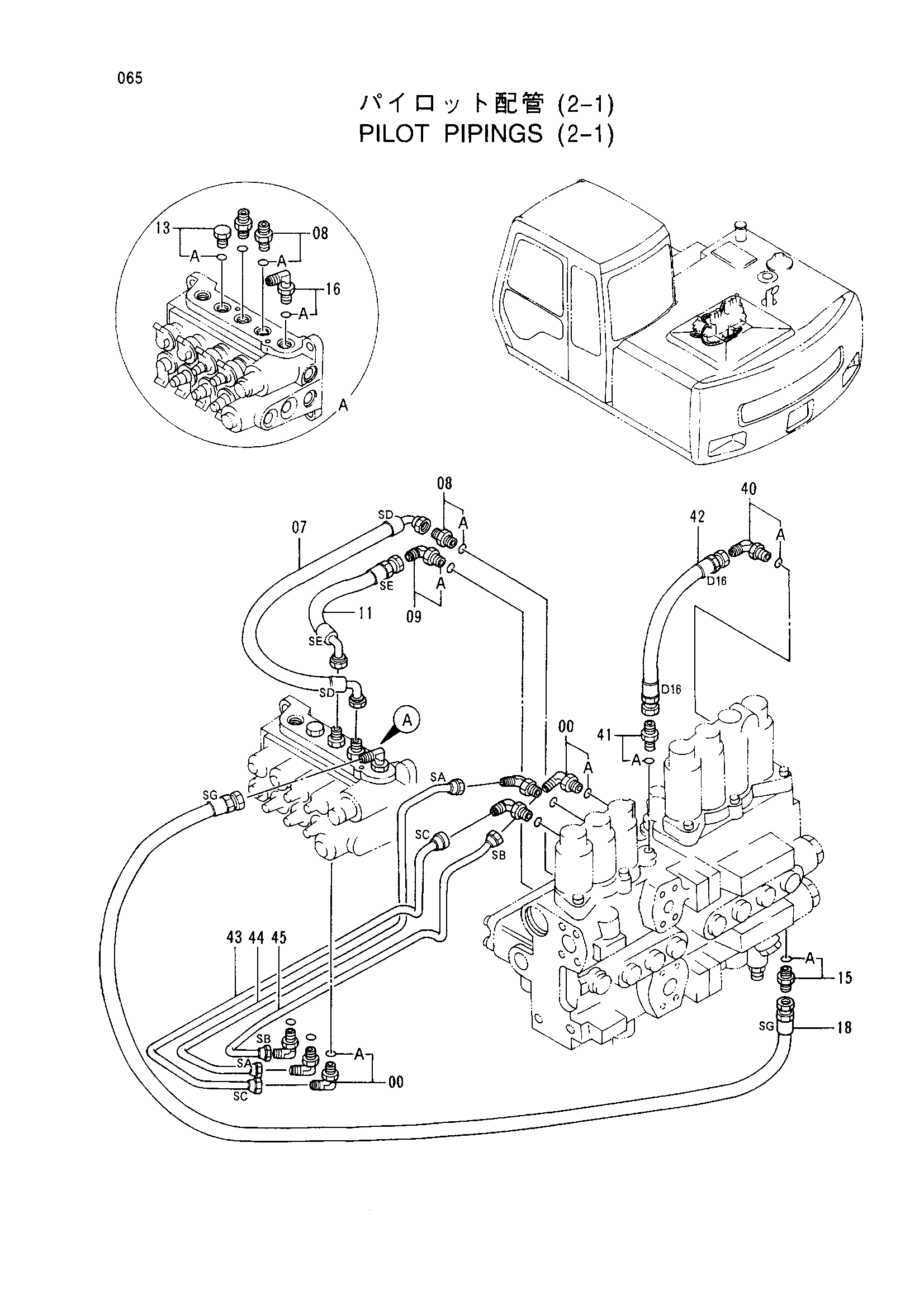

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293950 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4313550 | Шланг (SD) | 1 |
| 08 | 4200465 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4320251 | Шланг (SE) | 1 |
| 13 | 4093624 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4278585 | Нейлоновый шланг (SG) | 1 |
| 40 | 4154670 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4200465 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4283882 | Нейлоновый шланг (D16) | 1 |
| 43 | 3059584 | Трубка (SC) | 1 |
| 44 | 3059585 | Трубка (SA) | 1 |
| 45 | 3059586 | Трубка (SB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
