Воздушный трубопроводы (1-3) — HITACHI EX100WD-3C

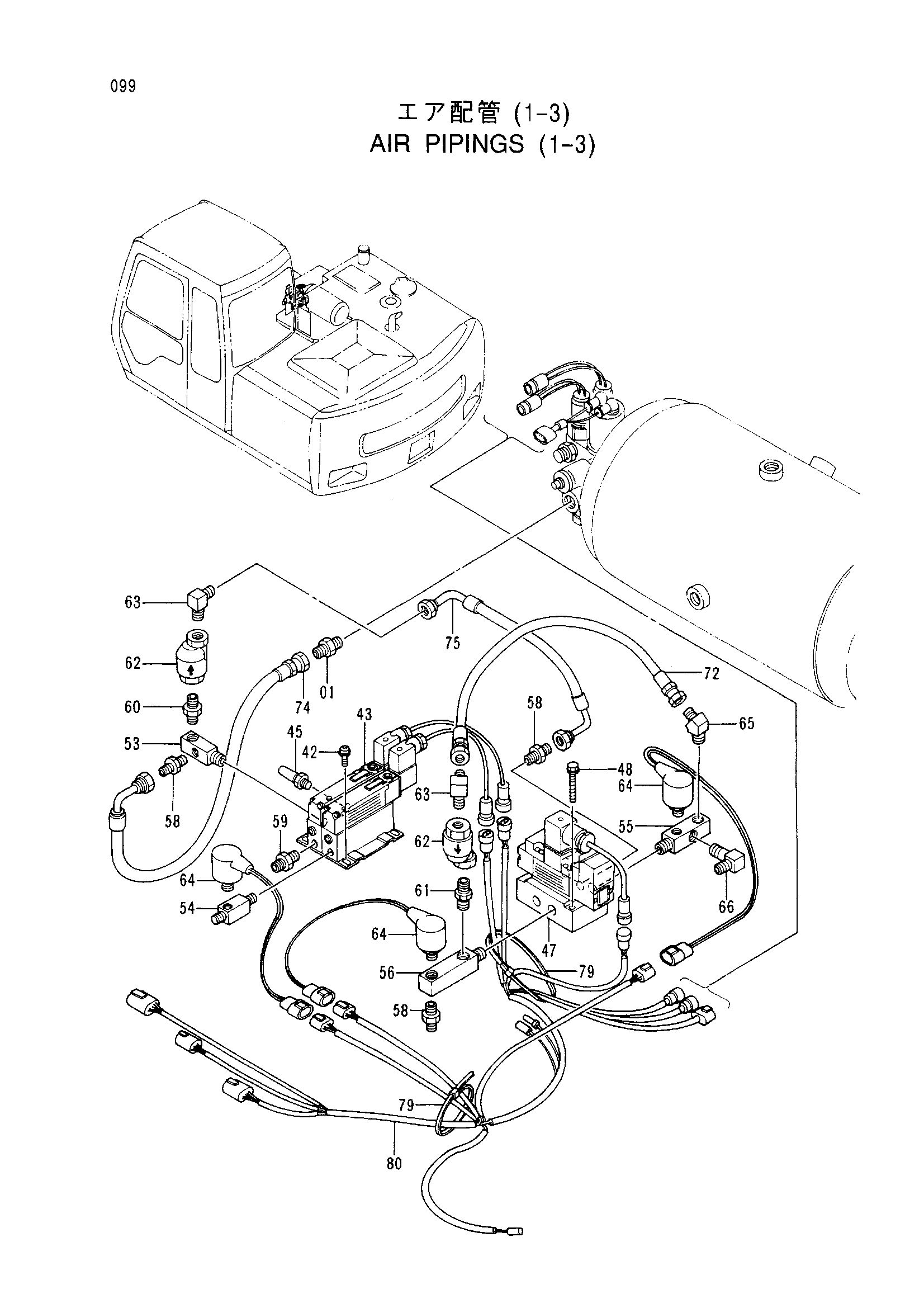

Заводская схема «Воздушный трубопроводы (1-3)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4215650 | Адаптер | 1 |
| 42 | J460520 | Винт с шайбой | 4 |
| 43 | 4172139 | Электромагнитный клапан | 1 |
| 45 | 4168366 | Глушитель | 1 |
| 47 | 4151536 | Электромагнитный клапан | 1 |
| 48 | J010645 | Болт с шайбой | 2 |
| 53 | 4264383 | Адаптер | 1 |
| 54 | 4264382 | Адаптер | 1 |
| 55 | 4264385 | Адаптер | 1 |
| 56 | 4276318 | Адаптер | 1 |
| 58 | 4215648 | Адаптер | 3 |
| 59 | 4154651 | Адаптер | 1 |
| 60 | 94-1901 | Адаптер | 1 |
| 61 | 94-1702 | Адаптер | 1 |
| 62 | 986953 | Обратный клапан | 2 |
| 63 | 4154657 | Угловой штуцер | 2 |
| 64 | 4266086 | Датчик давления | 3 |
| 65 | 4157919 | Угловой штуцер | 1 |
| 66 | 4224412 | Угловой штуцер | 1 |
| 72 | 4224415 | Шланг | 1 |
| 74 | 4266187 | Шланг | 1 |
| 75 | 4224417 | Шланг | 1 |
| 79 | 4055311 | Ленточный зажим | 2 |
| 80 | 2032417 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
