Рулевое управление трубопроводы (ходовая часть) — HITACHI EX100WD-3C

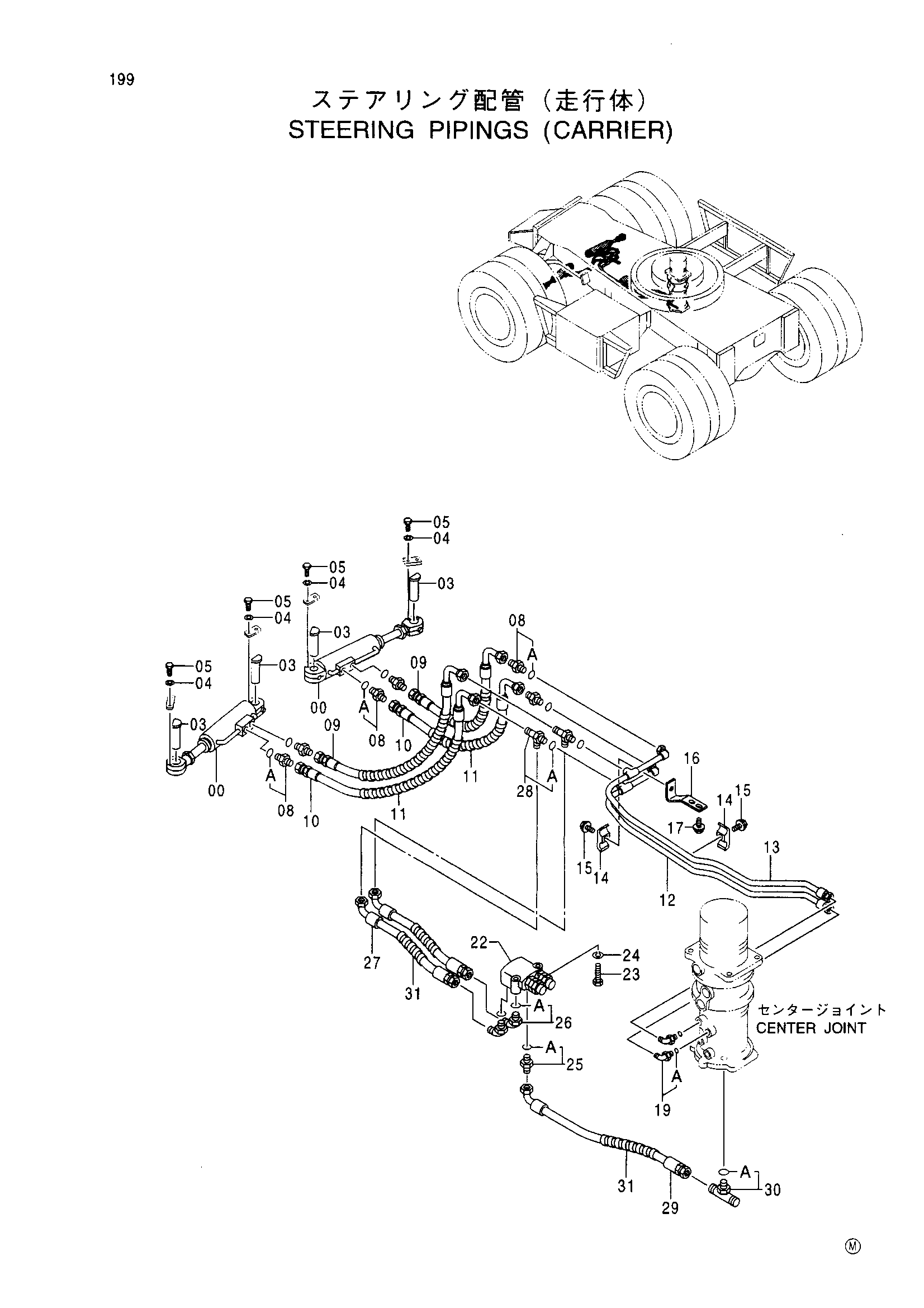

Заводская схема «Рулевое управление трубопроводы (ходовая часть)» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4382268 | Гидроцилиндр | 2 |
| 03 | 4265918 | Палец | 4 |
| 04 | A590908 | Пружинная шайба | 8 |
| 05 | M220820 | Болт | 8 |
| 08 | 4200466 | Адаптер | 6 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4266252 | Шланг | 2 |
| 10 | 4266253 | Шланг | 2 |
| 11 | 4044420 | Защитный кожух | 4 |
| 12 | 8051550 | Трубка | 1 |
| 13 | 8051551 | Трубка | 1 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | J011240 | Болт с шайбой | 2 |
| 16 | 4221898 | Кронштейн | 1 |
| 17 | J031235 | Болт с шайбой | 2 |
| 19 | 4154671 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4207573 | Предохранительный клапан | 1 |
| 23 | M210856 | Болт | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | 4200466 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154671 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4380740 | Шланг | 2 |
| 28 | 4205363 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4313339 | Шланг | 1 |
| 30 | 4249344 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
